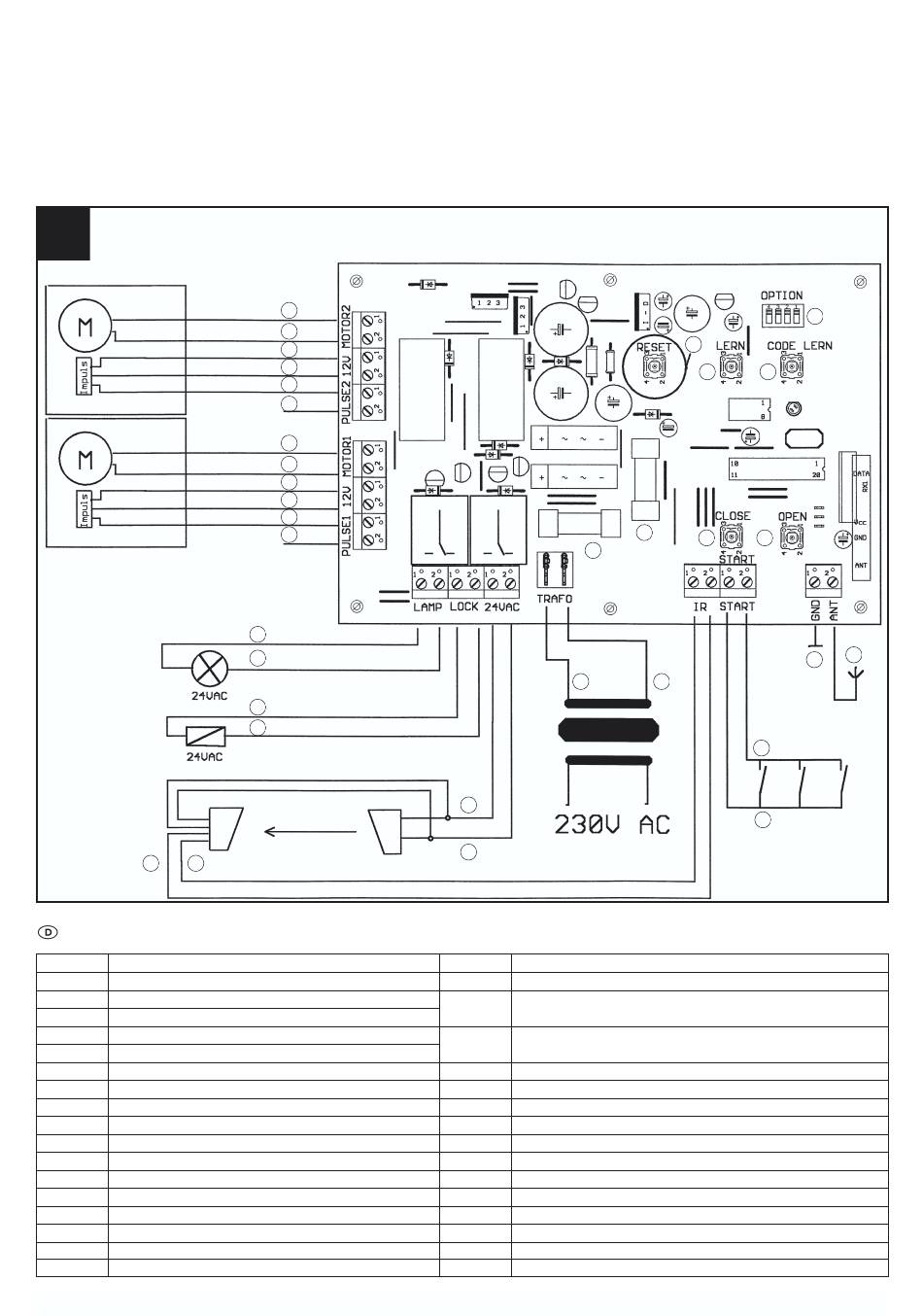

11. Anschlußplan
11. Terminal diagram
11. Schéma des connexions
11. Diagrama de conexiones
11. Anslutningsschema
11. Liitäntäkaavio
11.
17
18
1
Motorleitung Motor 2 (grün)
2
Motorleitung Motor 2 (rot)
3
+ 12V für Impulsgeber Motor 2 (braun)
4
– 12V für Impulsgeber Motor 2 (grau)
5
Impulsgeber Motor 2 (weiß)
6
GND nicht belegt
7
Motorleitung Motor 1 (grün)
8
Motorleitung Motor 1 (rot)
9
+ 12V für Impulsgeber Motor 1 (braun)
10
– 12V für Impulsgeber Motor 1 (grau)
11
Impulsgeber Motor 1 (weiß)
12
GND nicht belegt
13
Anschluß 1 für Blinklicht
14
Anschluß 2 für Blinklicht
15
Anschluß 1 für Elektroschloß
16
Anschluß 2 für Elektroschloß
17
Schaltkontakt Lichtschranke NO
18
Schaltkontakt Lichtschranke NO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
11. Koplingsskjema
11. Schema di collegamento
27
25
19
20
19
24 V AC für Lichtschranke
20
24 V AC für Lichtschranke
21
Schaltkontakt für Schlüsseltaster,
Innentaster oder Codierschloß
22
Schaltkontakt für Schlüsseltaster,
Innentaster oder Codierschloß
23
Masse für externe Antenne
24
Antennenanschluß
25
Anschluß 1 vom Sicherheitstrafo 24 V AC
26
Anschluß 2 vom Sicherheitstrafo 24 V AC
27
Feinsicherung T 6 A
28
Feinsicherung T6 A
29
Lerntaster für Endposition
30
Lerntaster für Handsender
31
Taster für Tor „ZU"
32
Taster für Tor „AUF"
33
Resettaster
34
Funktionsschalter
34
33
29
30
28
31
32
23
26
21
22
24
31
