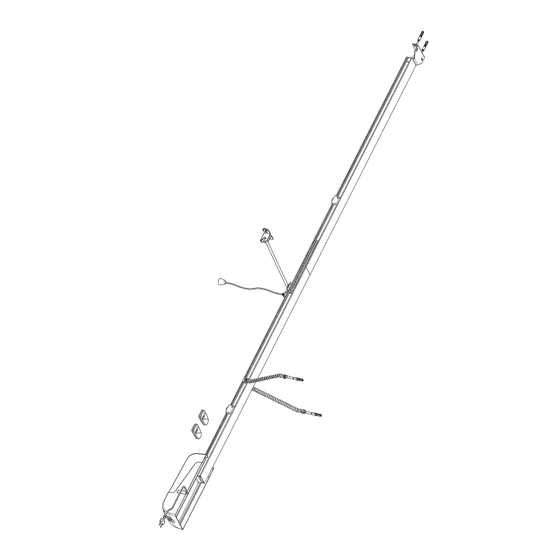

- Seite 1 Montage- und Betriebsanleitung Garagentorantrieb Garagentorantrieb TA-G 63 Art.-Nr.: 21.025.17 I.-Nr.: 01027...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Komplettantrieb 2. Technische Daten 3. Einsatz bei folgenden Toren möglich 4. Funktionen 5. Wichtige Hinweise 6. Wartungshinweise 7. Hinweise für den Servicetechniker 8. Wichtige Sicherheitsanweisungen 9. Wichtige Montageanweisungen 10.Prinzip der Deckenmontage 11.Prinzip der Sturzmontage 12.Montage 12.1 Gleitschienenmontage 12.2 Haltermontage für die Deckenbefestigung 12.3 Einführen der Kette in die Gleitschiene 12.4 Schlitten in die Schiene schieben... -
Seite 3: Komplettantrieb
1. Komplettantrieb... -
Seite 4: Technische Daten
2. Technische Daten Handsender: 434 MHz Betrieb mit 12V-Minibatterie (Im Lieferumfang enthalten) Reichweite: 30 m Netzanschluß: 230 V ~ 50/60 Hz Leistungsaufnahme: max. 120 W + Glühlampe max. 10 W max. 600 N ( ~ = 60 kp) Zugkraft: Bewegungshub: max. -
Seite 5: Funktionen
Schmierhinweis: Schienen sowie den Bolzen in der Umlenkrolle (30) bei der Montage 4. Funktionen schmieren und 1x jährlich nachschmieren. Öffnen und schließen über Signalimpuls durch Handsender, Schiene auf dem der Schlitten und Mitnehmer gleitet schmieren und Innentaster, Schlüsseltaster oder Codierschloss. (Siehe 1 x jährlich nachschmieren. -
Seite 6: Zusätzliche Sicherheitshinweise
Achtung! Vor Montage und Inbetriebnahme bitten wir Sie die Anleit- ACHTUNG! Wichtige Anweisungen für die sichere ung aufmerksam zu lesen um Schäden und Fehlinstallation zu ver- Montage. meiden. Die Anleitung ist sorgfältig aufzubewahren und bei Mieter- oder Besitzerwechsel dem Nachnutzer zu übergeben. Falsche Montage kann zu ernsthaften Verletzungen Beachten Sie die Sicherheitshinweise! führen. -
Seite 7: Prinzip Der Deckenmontage
10. Prinzip der Deckenmontage 5-12 cm 11. Prinzip der Sturzmontage >12 cm... -
Seite 8: Gleitschienenmontage
12.1 Gleitschienenmontage 12.1 12.2 Haltermontage für Deckenbefestigung 12.2 Halter auf Antriebskopfseite montieren... -
Seite 9: Einführen Der Kette In Die Gleitschiene
12.3 Einführen der Kette in die Gleitschiene 12.3 Bolzen Kopf nach unten! Kettenverschluss muss sich auf dieser Seite befinden! Hinweis: Der Schlitten muß sich in der Mitte der Schiene befinden! 12.4 Schlitten in die Schiene schieben 12.4 Flächen auf der Kunststoffteile gleiten mit Mehrzweckfett schmieren... -
Seite 10: Einlegen Der Kette In Den Antriebskopf Und Montage Der Gleitschiene
12.5 Einlegen der Kette in den Antriebskopf und Montage der Gleitschiene 12.5 12.6 Spannen der Kette 12.6 Hinweis: Die Kette locker, aber nicht durchhängend spannen. -
Seite 11: Torarm Einhängen
12.7 Torarm einhängen 12.7 12.8 Befestigungswinkel einhängen 12.8... -
Seite 12: Deckenmontage
12.9 Deckenmontage 12.9 2,8 cm... -
Seite 13: Sturzmontage
12.10 Sturzmontage 12.10 2,23 - 2,33 m min. 39 mm A = > 12 cm... -
Seite 14: Montage Der Endschalter
12.11 Montage der Endschalter 12.11 Abb. C Abb. A Abb. B Montage der Endschalter Antrieb mittels Notentriegelung entriegeln (siehe Punkt 12.12). Garagentor manuell schließen. Position des vorderen Endschalters „ZU“ ermitteln. Die Endschalter werden durch den Schlitten betätigt. Endschalter „ZU“ (mit langem Kabel) senkrecht nehmen, in den Schlitz der Schiene stecken (Abb. A) und um 90 ° in die waagerechte Position drehen. Der Endschalter kann nun in die gewünschte Position geschoben und mit der Schraube fixiert werden. -
Seite 15: Notentriegelung Für Innen Und Außen
12.12 Notentriegelung für Innen und Außen 12.12... -
Seite 16: Inbetriebnahme, Hindernissicherung, Einlernen Der Handsender
Funktionstaste wird der ausgewählte Kanal übertragen. 13. Inbetriebnahme, Hindernissicherungseinstellung und Einlernen der Sender: Einlernen der Handsender. Hinweis: Die beiden Handsender im Lieferumfang sind von Werk aus auf Ihren Antrieb eingelernt, nur wenn Sie zusätzliche Sender Hindernissicherungseinstellung benützen möchten müssen Sie diese neu einlernen. Es ist unbedingt notwendig, bei jedem neu installierten Torantrieb eine optimale Einstellung der Hindernissicherung vorzunehmen, Lerntaste 4 Sekunden lang gedrückt halten, bis die rote Kontroll-... -
Seite 17: Anschluß Der Externen Taster
14. Anschluß der externen Taster... -
Seite 18: Anschlußplan
15. Anschlußplan Hinweis: Um die Steuerplatine zu wechseln muss sie nur abgesteckt und aus der Aluminiumschiene gezogen werden. Lampenfassung 24 V E14 24 V Leitung schwarz 24 V Leitung schwarz Netzleitung 230 V ~ 50 Hz Motorleitung rot Motorleitung grün Feinsicherung T 5 A Kontrollanzeige (LED) Endschalteranschluß... -
Seite 19: Explosionszeichnung
16. Explosionszeichnung Art.-Nr.: 21.025.17 I.-Nr.: 01027... -
Seite 20: Ersatzteilliste
17. Ersatzteilliste Pos. Benennung Art.-Nr. Steuerplatine 21.025.10.01 I.-Nr.: 01027 Art.-Nr.: 21.025.17 Lampe 24V 10W 21.025.10.02 Handsender 6-Kanal HS 434-6 21.001.95 Endschalter Set 21.025.10.03 Trafo 21.025.10.04 KT Schraube 21.025.10.05 Motor 21.025.10.06 Zylinderkopfschraube M6 x 12 21.025.10.40 Senkschraube DIN 965 21.025.10.09 Kettenrad 21.025.10.10 Schlitten komplett 21.025.10.11... -
