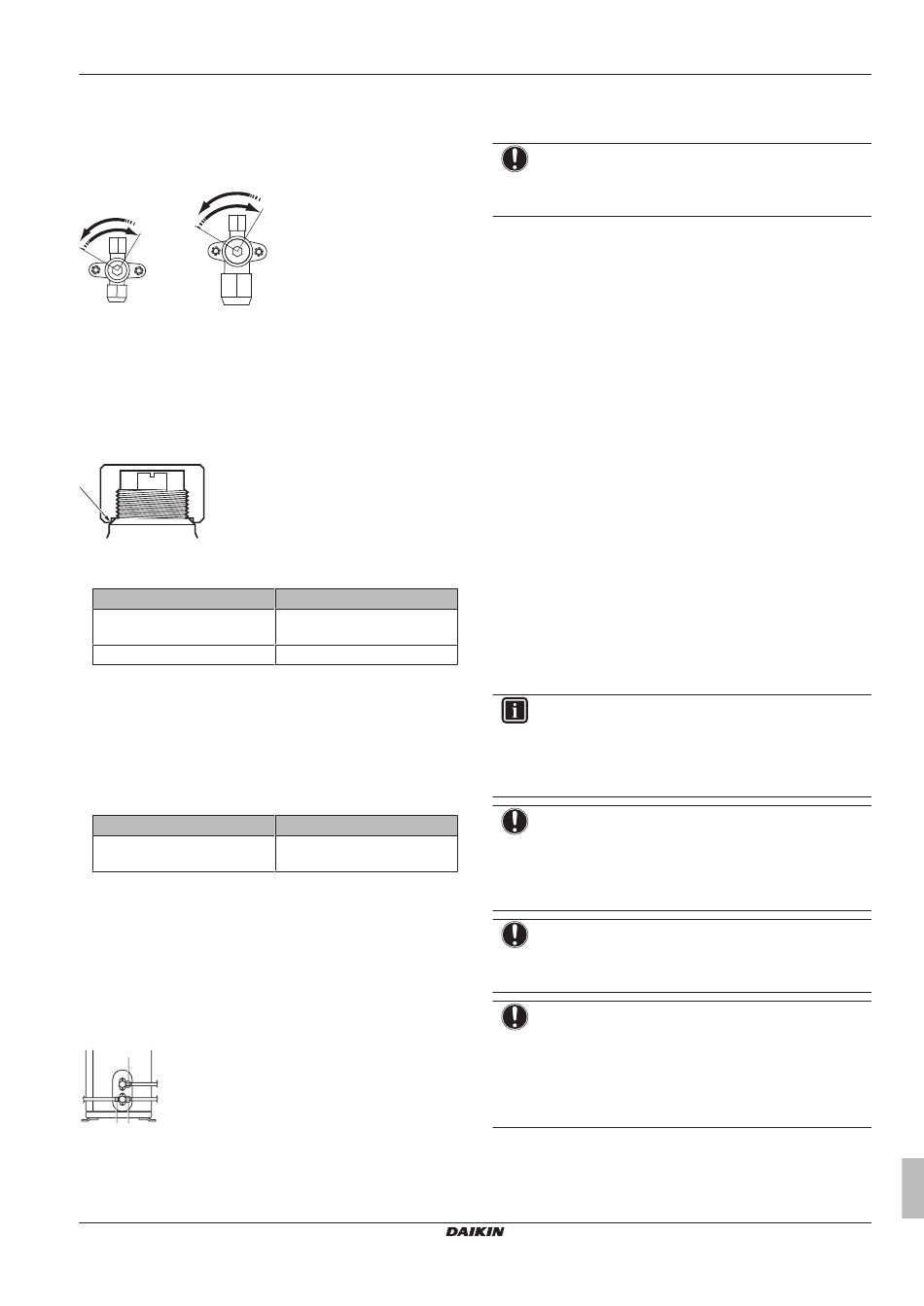

So öffnen/schließen Sie das Absperrventil
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite:
4 mm) in den Ventilschaft einführen und dann den Ventilschaft
drehen:
Zum Öffnen nach links drehen.
Zum Schließen nach rechts drehen.
3 Sobald das Absperrventil NICHT WEITER gedreht werden
kann, nicht weiter drehen. Jetzt ist das Ventil geöffnet/
geschlossen.
So handhaben Sie die Schaftabdeckung
▪ Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT
beschädigen.
▪ Nach Betätigen des Absperrventils die Schaft-Kappe fest ziehen
und prüfen, ob Kältemittel austritt.
Element
Ventilschaft-Kappe,
Flüssigkeits-Seite
Ventilschaft-Kappe, Gas-Seite
So handhaben Sie die Abdeckung des
Wartungsanschlusses
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,
muss IMMER ein Einfüllschlauch mit Ventil-Zungenspatel benutzt
werden.
▪ Nach Betätigen des Service-Stutzens die Kappe des Service-
Stutzens befestigen und prüfen, ob Kältemittel austritt.
Posten
Abdeckung des
Wartungsanschlusses
6.4.7 So schließen Sie die Kältemittelleitung an
das Außengerät an
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie
möglich halten.
▪ Rohrleitungsschutz. Die
physikalische Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an
das Flüssigkeits-Absperrventil der Außeneinheit anschließen.
a
c b
a Flüssigkeits-Absperrventil
b Gas-Absperrventil
c Service-Stutzen
(A)RXP20~35L2V1B + RXF20~35A2V1B
R32 Split-Baureihen
4P513661-2 – 2017.11
Anzugsdrehmoment (N•m)
21,6~27,4
21,6~27,4
Anzugsdrehmoment (N∙m)
10,8~14,7
bauseitigen Rohre sind gegen
2 Den Anschluss des gasförmigen
Inneneinheit an das Gas-Absperrventils der Außeneinheit
anschließen.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen-
und Außengerät in einem Kanal zu verlegen oder die
Kältemittelleitung mit Klebeband zu umwickeln.
6.5 Überprüfen der Kältemittelleitung
6.5.1 Informationen zur Überprüfung der
Kältemittelleitung
Die Kältemittelleitungen innerhalb der Außeneinheit wurden
werksseitig auf Undichtigkeiten überprüft. Sie müssen nur die
externen Kältemittelleitungen der Außeneinheit auf Undichtigkeiten
überprüfen.
Vor Überprüfen der Kältemitteilleitungen
Überzeugen Sie sich, dass die Kältemittelleitungsverbindung
zwischen Außeneinheit und Inneneinheit installiert ist.
Typischer Ablauf
Das Überprüfen der Kältemittelleitungen umfasst üblicherweise die
folgenden Schritte:
1 Kältemittel-Rohrleitungen auf Dichtheit prüfen.
2 Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder
Stickstoff aus Kältemittel-Rohrleitungen zu entfernen.
Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben
könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst
die unten beschriebene Vakuumtrocknung durch, bis keine
Feuchtigkeit mehr vorhanden ist.
6.5.2 Sicherheitsvorkehrungen beim
Überprüfen von Kältemittelleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
HINWEIS
Verwenden Sie eine
Rückschlagventil, die auf bis zu –⁠ 1 00,7 kPa (−⁠ 1 ,007 bar)
(5 Torr absolut) absaugen kann. Achten Sie darauf, dass
das Pumpenöl nicht in umgekehrter Richtung in das
System fließt, wenn die Pumpe gerade nicht läuft.
HINWEIS
Verwenden Sie diese Vakuumpumpe nur für das R32. Die
Verwendung derselben Pumpe für andere Kältemittel kann
zur Beschädigung der Pumpe und der Einheit führen.
HINWEIS
▪ Schließen Sie
Wartungsanschluss des Gasleitungs-Absperrventils an.
▪ Stellen Sie sicher, dass die Gas- und Flüssigkeits-
Absperrventile ordnungsgemäß
bevor Sie eine
Vakuumtrocknung durchführen.
6 Installation
Kältemittels von
2-stufige Vakuumpumpe
die Vakuumpumpe an den
geschlossen sind,
Dichtheitsprüfung oder
Referenz für Installateure
der
mit
