Elektrischer Anschluss
36

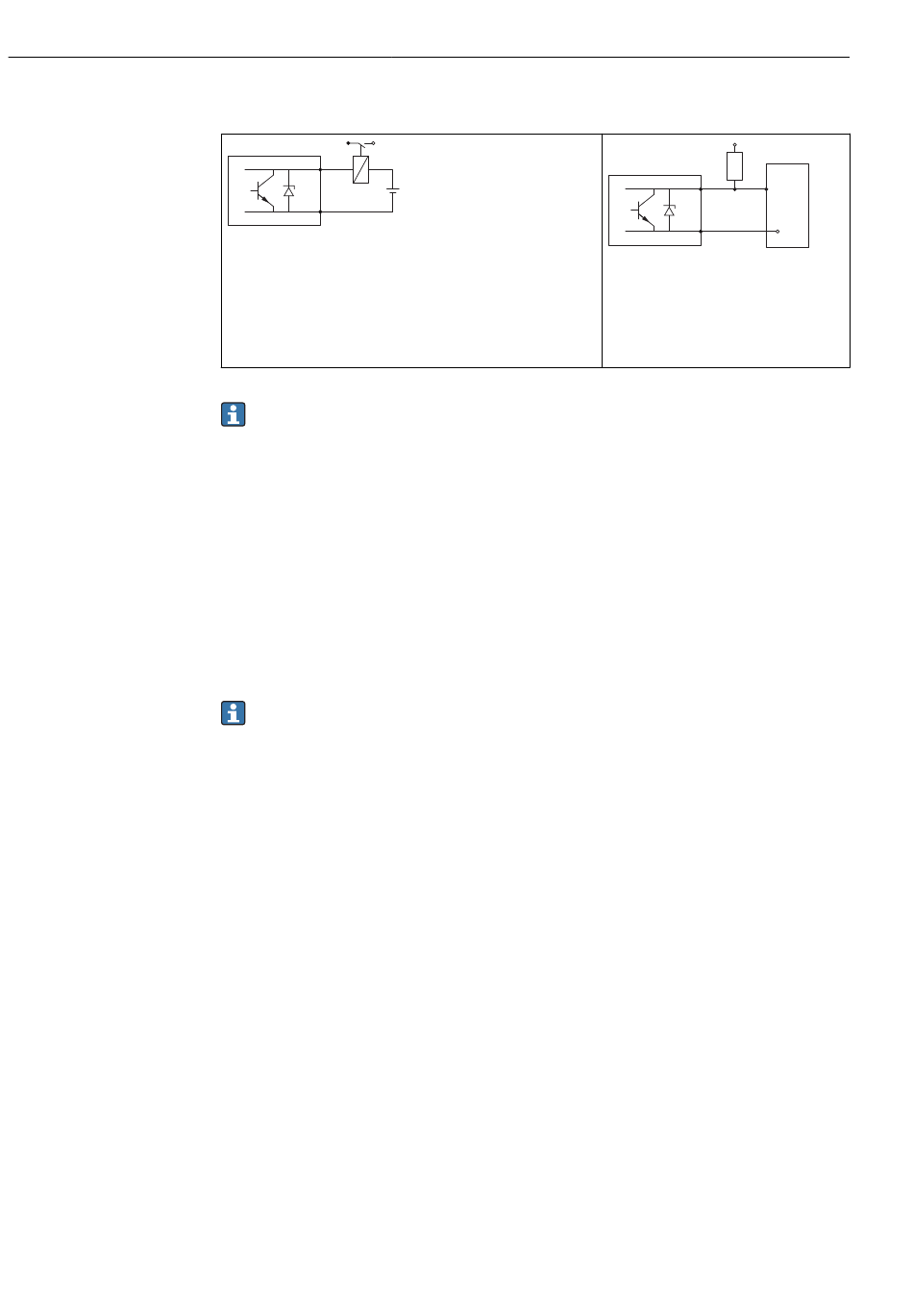

Beispiele zum Anschluss des Schaltausgangs
3+
+
-
4-
 11 Anschluss eines Relais
Geeignete Relais (Beispiele):
• Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit
HutschienenträgerUMK-1 OM-R/AMS
• Elektromechanisches Relais: Phoenix Contact
PLC-RSC-12DC/21
Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen
Widerstand (Innenwiderstand des Relais bzw. Pull-up-Widerstand) von < 1 000 Ω.
7.1.2

Kabelspezifikation

• Geräte ohne integrierten Überspannungsschutz
Steckbare Federkraftklemmen für Aderquerschnitte 0,5...2,5 mm
• Geräte mit integriertem Überspannungsschutz
Schraubklemmen für Aderquerschnitte 0,2...2,5 mm
• Bei Umgebungstemperatur T
den.
PROFIBUS
Verdrilltes, abgeschirmtes Zweiaderkabel verwenden, vozugsweise Kabeltyp A.
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung
BA00034S "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die
PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die
IEC 61158-2 (MBP).
Micropilot FMR53, FMR54 PROFIBUS PA
A0015909
 12
1
2
2
≥60 °C (140 °F): Kabel für Temperaturen T
U
+
1
3+
4-
Anschluss an einen Digitaleingang
Pull-up-Widerstand
Schalteingang
2 (20...14 AWG)
(24...14 AWG)
+20 K verwen-
U
Endress+Hauser
2
A0015910
