Installation / Verbrennungsluft / Anschluss an den Schornstein
5. Die obere Verkleidung nach oben abnehmen.
Dazu die Verkleidung im vorderen Bereich etwas
auseinanderziehen.

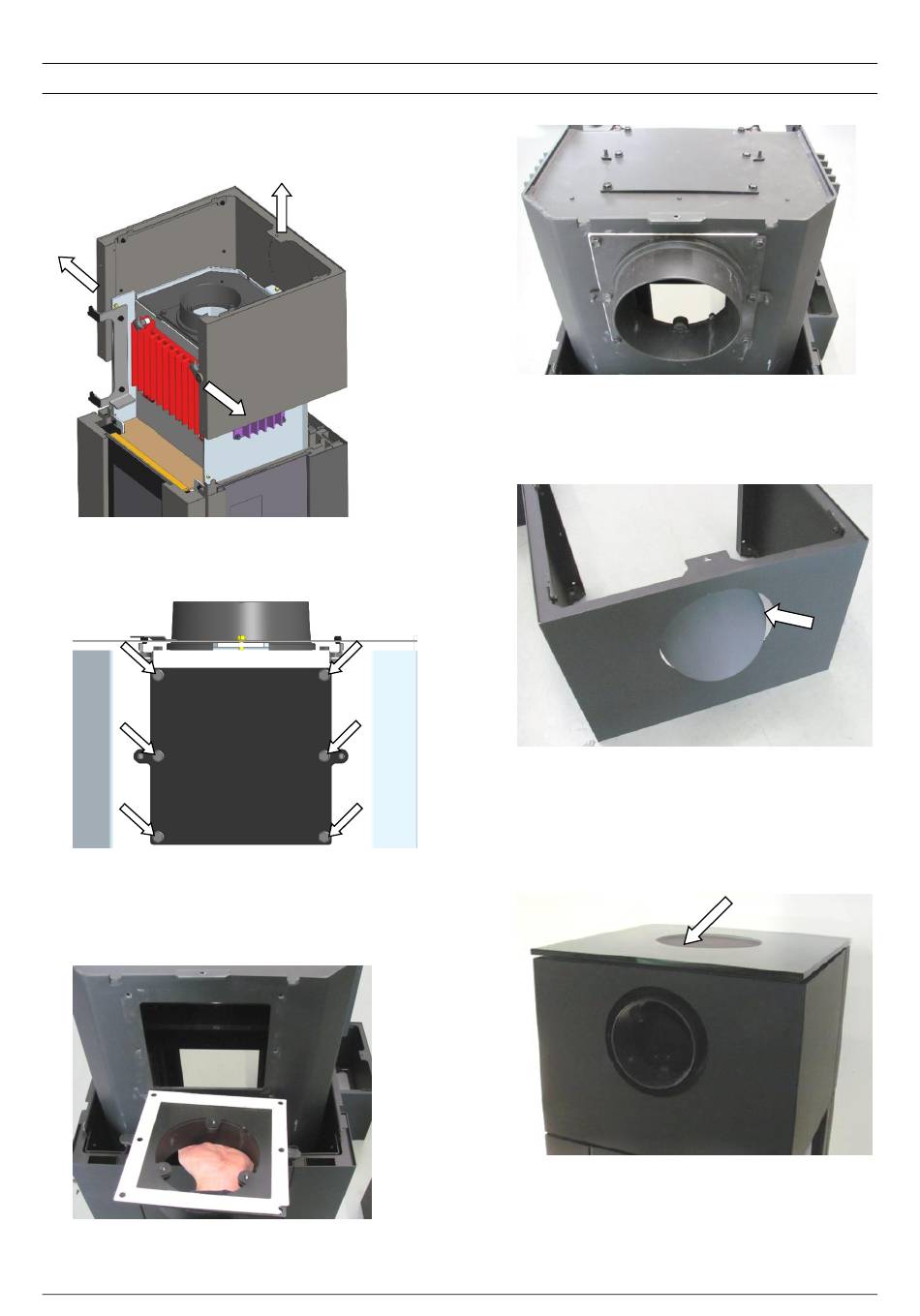

Abb. 23: Demontage obere Verkleidung
6. Die Schrauben des Blinddeckels auf der Rückseite
lösen.
Abb. 24: Verschraubungen Blinddeckel
7. Den Blinddeckel mit dem Rauchrohrstutzen tau-
schen und beides wieder verschrauben (Abb. 26).
Die Dichtung des Blinddeckels nun für den Rauch-
rohrstutzen verwenden (Abb. 25).
Abb. 25: Dichtung Rauchrohrstutzen
Anleitung_KK61E_New_Look_2020_05_13
Abb. 26: Rauchrohrstutzen horizontal
8. Auf der Rückseite der oberen Verkleidung das
runde Blech mit einem Metallsägeblatt heraustren-
nen.
Abb. 27: Ausbruch horizontaler Anschluss
9. Die obere Verkleidung, die vordere Klappe und
den Deckel wieder montieren.
10. Den im Aschekasten mitgelieferten Blinddeckel in
die Aussparung des Ofendeckels legen.
Abb. 28: Rauchgasstutzen horizontal fertig
montiert
Seite 17 von 28
