6.
Entfernen Sie die Abdeckung des Computers.
7.
Ermitteln Sie den benötigten freien Erweiterungssteckplatz auf der Systemplatine und den
zugehörigen Ausgang auf der Gehäuserückseite.
8.
Öffnen Sie die Verriegelung der PCI-Steckplatzabdeckungen, indem Sie den grünen Riegel nach
oben drücken und die Verriegelung lösen.

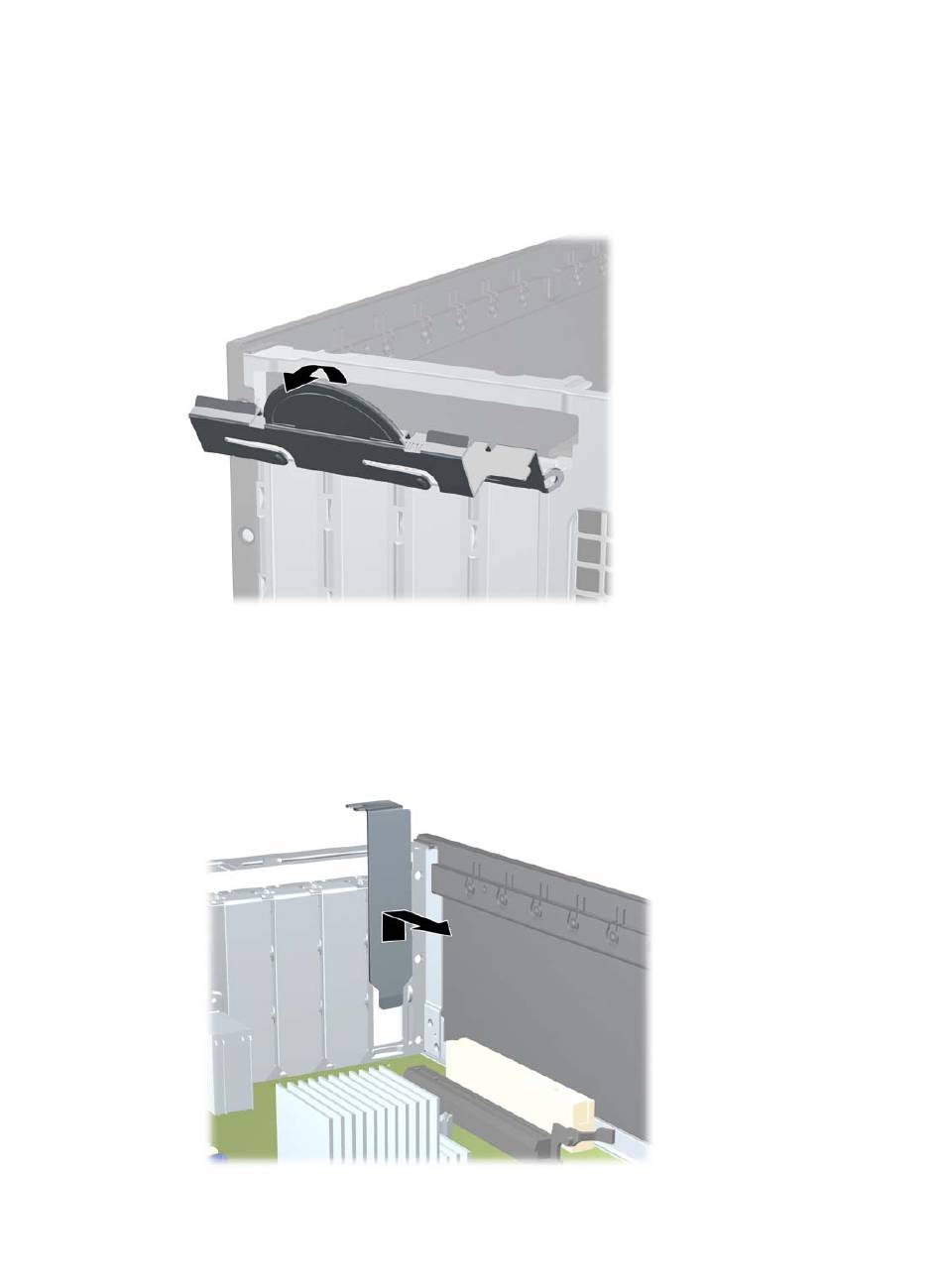

Abbildung 2-11
9.
Entfernen Sie vor dem Einsetzen einer Erweiterungskarte die Steckplatzabdeckung bzw. eine
bereits vorhandene Erweiterungskarte.
a.
Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die
zugehörige Abdeckblende auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckblende
gerade nach oben, und nehmen Sie sie aus dem Computergehäuse heraus.
Abbildung 2-12
DEWW
Öffnen der Erweiterungssteckplatzverriegelung
Entfernen der Abdeckung eines Erweiterungssteckplatzes
Herausnehmen oder Einsetzen einer Erweiterungskarte
21
