9.

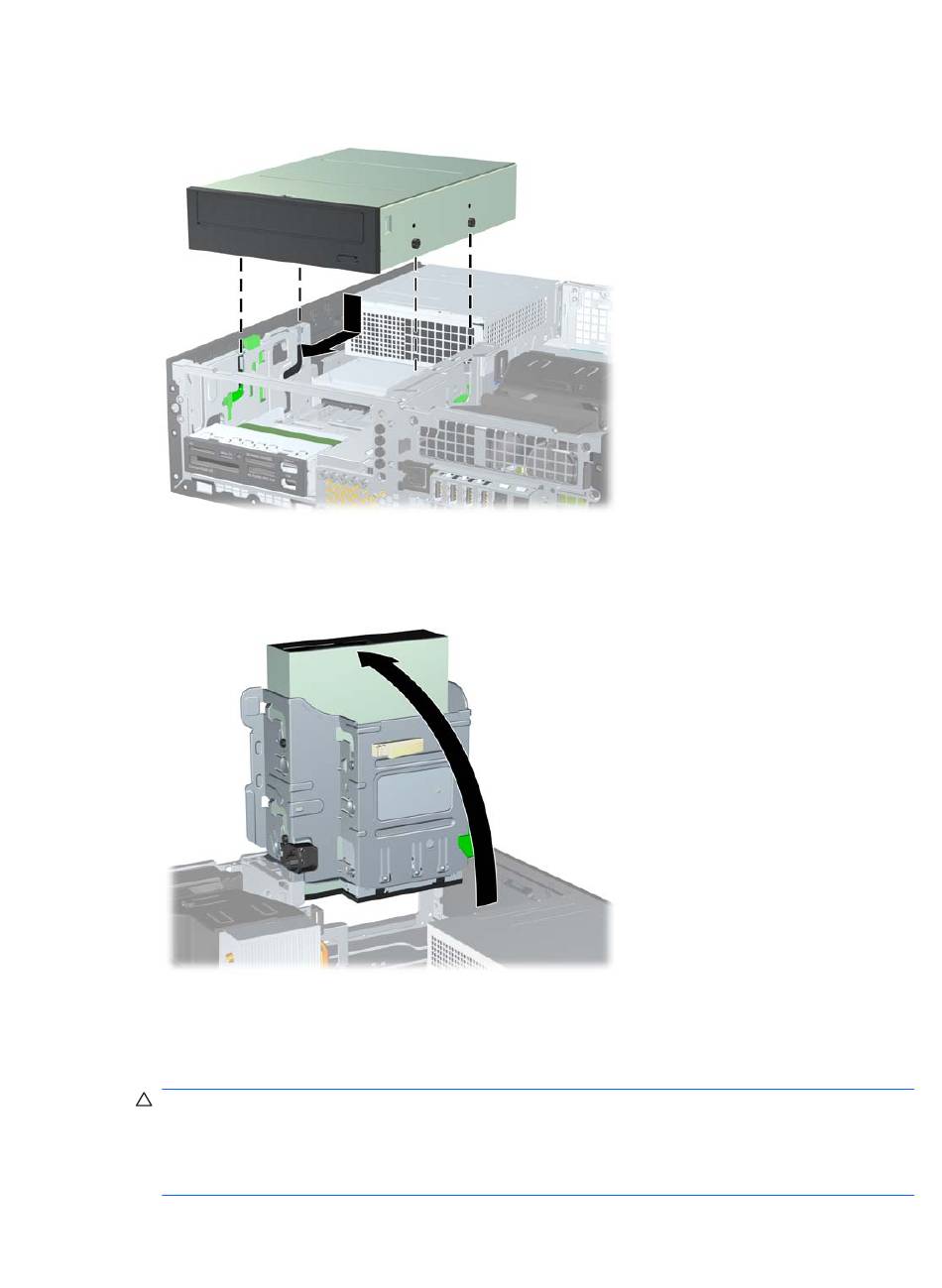

Setzen Sie das Laufwerk mit den Führungsschrauben in die J-förmigen Schlitze im
Laufwerksschacht ein. Schieben Sie das Laufwerk dann nach vorne, bis es einrastet.
Abbildung 2-25
10.
Stellen Sie den Laufwerkskäfig aufrecht.
Abbildung 2-26
11.
Schließen Sie das SATA-Datenkabel an den weißen Anschluss auf der Systemplatine an, der als
SATA1 bezeichnet ist.
12.
Verlegen Sie das Datenkabel durch die Kabelführungen.
ACHTUNG:
Absenken des Laufwerkskäfigs gequetscht wird. Eine Kabelführung befindet sich auf der
Unterseite des Laufwerkskäfigs. Die andere Kabelführung befindet sich auf dem Gehäuserahmen
auf der Unterseite des Laufwerkskäfigs. Vergewissern Sie sich, dass das Datenkabel durch diese
Führungen verlegt ist, bevor Sie es an das optische Laufwerk anschließen.
DEWW
Einbauen des optischen Laufwerks
Aufrechtstellen des Laufwerkskäfigs
Die beiden Kabelführungen verhindern, dass das Datenkabel beim Anheben oder
Ein- und Ausbauen von Laufwerken
