KABELANSCHLUSS

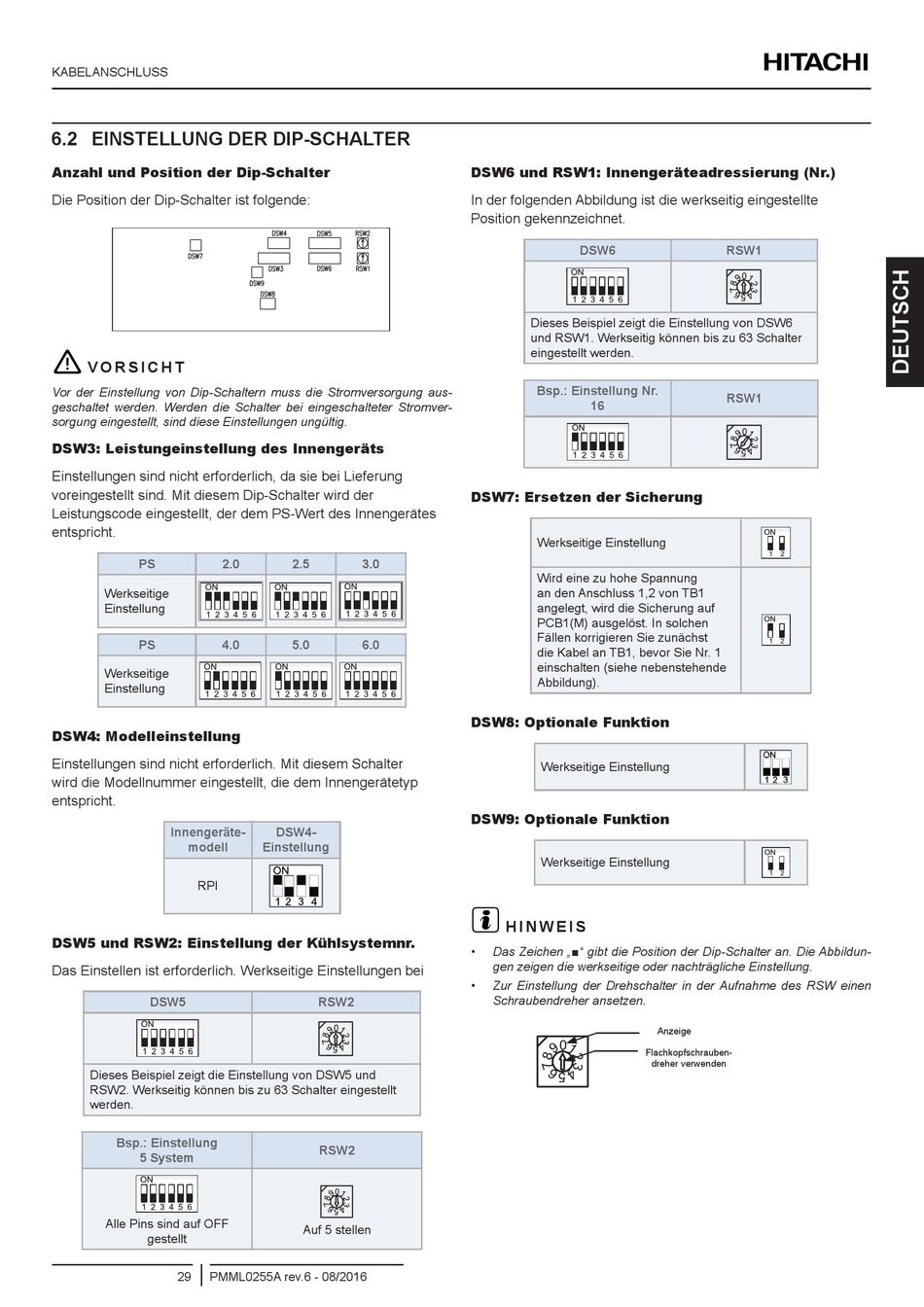

6.2 EINSTELLUNG DER DIP-SCHALTER

Anzahl und Position der Dip-Schalter
Die Position der Dip-Schalter ist folgende:
!
V O R S I C H T
Vor der Einstellung von Dip-Schaltern muss die Stromversorgung aus-
geschaltet werden. Werden die Schalter bei eingeschalteter Stromver-
sorgung eingestellt, sind diese Einstellungen ungültig.
DSW3: Leistungeinstellung des Innengeräts
Einstellungen sind nicht erforderlich, da sie bei Lieferung
voreingestellt sind. Mit diesem Dip-Schalter wird der
Leistungscode eingestellt, der dem PS-Wert des Innengerätes
entspricht.
PS
2.0
Werkseitige
Einstellung
PS
4.0
Werkseitige
Einstellung
DSW4: Modelleinstellung
Einstellungen sind nicht erforderlich. Mit diesem Schalter
wird die Modellnummer eingestellt, die dem Innengerätetyp
entspricht.
Innengeräte-
modell
RPI
DSW5 und RSW2: Einstellung der Kühlsystemnr.
Das Einstellen ist erforderlich. Werkseitige Einstellungen bei
DSW5
Dieses Beispiel zeigt die Einstellung von DSW5 und
RSW2. Werkseitig können bis zu 63 Schalter eingestellt
werden.
Bsp.: Einstellung
5 System
Alle Pins sind auf OFF
gestellt
29
PMML0255A rev.6 - 08/2016
2.5
3.0
5.0
6.0
DSW4-
Einstellung
RSW2
RSW2
Auf 5 stellen
DSW6 und RSW1: Innengeräteadressierung (Nr.)
In der folgenden Abbildung ist die werkseitig eingestellte
Position gekennzeichnet.
DSW6
Dieses Beispiel zeigt die Einstellung von DSW6
und RSW1. Werkseitig können bis zu 63 Schalter
eingestellt werden.
Bsp.: Einstellung Nr.
16
DSW7: Ersetzen der Sicherung
Werkseitige Einstellung
Wird eine zu hohe Spannung
an den Anschluss 1,2 von TB1
angelegt, wird die Sicherung auf
PCB1(M) ausgelöst. In solchen
Fällen korrigieren Sie zunächst
die Kabel an TB1, bevor Sie Nr. 1
einschalten (siehe nebenstehende
Abbildung).
DSW8: Optionale Funktion
Werkseitige Einstellung
DSW9: Optionale Funktion
Werkseitige Einstellung
?
H I N W E I S
Das Zeichen „■" gibt die Position der Dip-Schalter an. Die Abbildun-
gen zeigen die werkseitige oder nachträgliche Einstellung.
Zur Einstellung der Drehschalter in der Aufnahme des RSW einen
Schraubendreher ansetzen.
0
Flachkopfschrauben-
RSW1
RSW1
Anzeige
dreher verwenden
