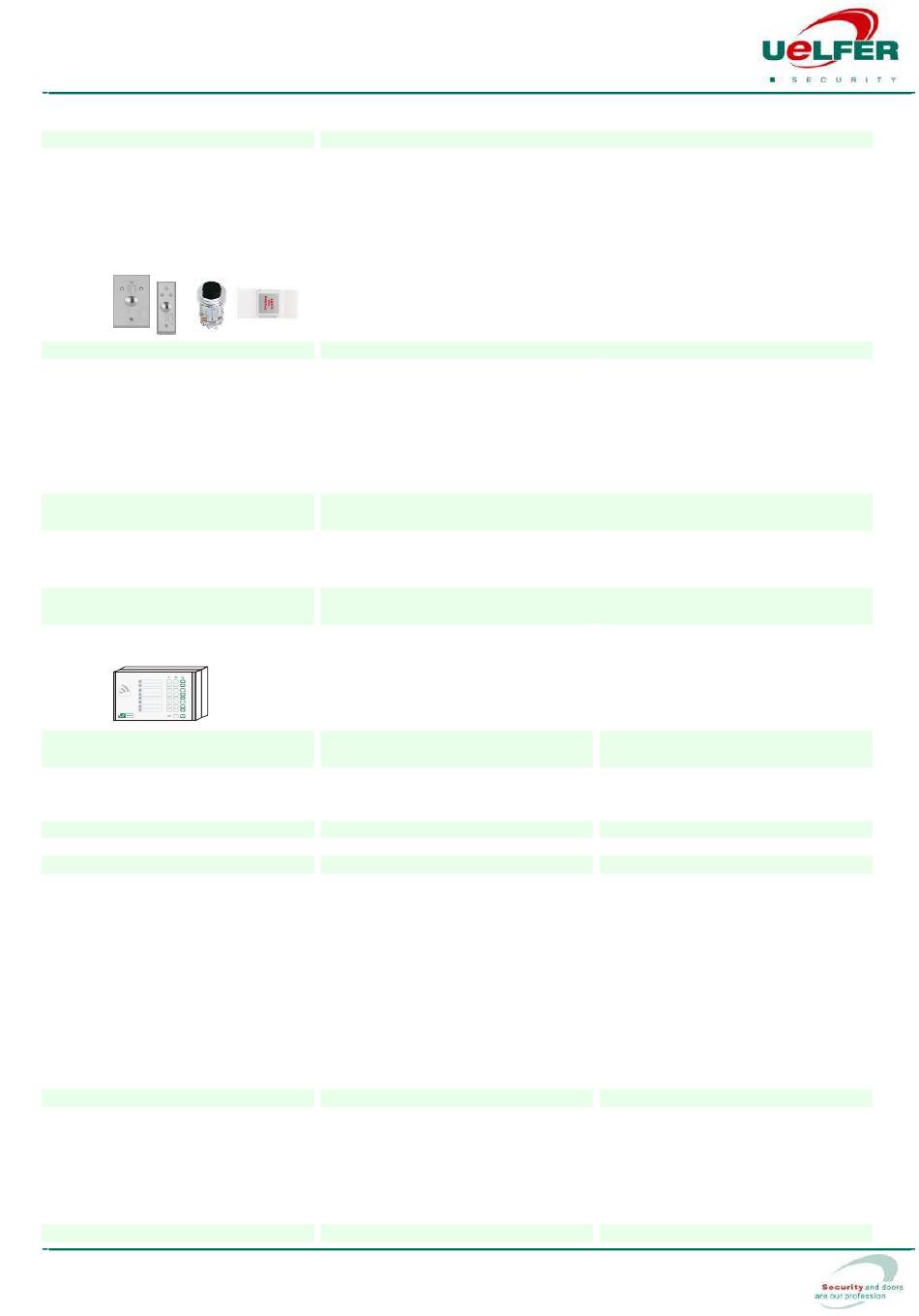

uelfer SM 2 L Bedienungsanweisung Seite 24

3.6.3.25.4.1.3
Anzeigen des SM CBUS 099 2 C / PA
Die LED-Anzeigen dienen nur als
Kontrollanzeigen und haben für den Benutzer
keine Bedeutung.
- Rot
- Signalisiert den Schaltzustand von Relais 1.
- Gelb
- Signalisiert den Schaltzustand von Relais 2.
3.6.3.30.4
Bedienung über den Tür-Freigabetaster
Betätigen Sie den Tür-Freigabetaster, bevor Sie
die Fluchttür benutzen.
Hinweis
Ein bereits ausgelöster Alarm kann über dieses
Bedienelement nicht zurückgestellt werden.
Hierzu ist ein Berechtigungsnachweis
(Schlüssel oder Zahlencode) erforderlich.
3.6.3.6.30.3.1
Anzeigen Tür-Freigabetaster
SM RTE / Mx x
Grün = Fluchttür überwacht
Rot = Alarm / Tür-Offen-Alarm
3.6.3.6.30.3.1
Anzeigen Tür-Freigabetaster
SM RTE / Mx x
Grün = Fluchttür überwacht
Rot = Alarm / Tür-Offen-Alarm
3.6.4.3
Bedienung des Alarm-, Bedien- und
Anzeigetableaus SM 60
Über das Alarm-, Bedien- und Anzeigetableaus
SM 60 werden gemeldet:
3.6.4.3.1
Optische Meldungen
3.6.4.3.1.1
Optische Statusmeldungen
Über die gelben Statusanzeigen wird gemeldet:
1 der nicht überwachte Zustand der Fluchttür
Statusanzeige „AUS".
2 der überwachte Zustand der Fluchttür
Statusanzeige „AN".
3 die aktivierte Erinnerungssignal-
Stummschaltung Statusanzeige
„BLINKT 1 :2 ".
AN AUS
4 die aktivierte Dauer-Unscharfschaltung
Statusanzeige
„BLINKT 2 :1 ".
An Aus
3.6.4.3.1.2
Optische Alarmmeldungen
Über die roten Alarmanzeigen wird gemeldet:
1 die Erinnerungssignal-Meldung als Tür-Offen-
Alarm.
2 der Hauptalarm.
3 der Sabotagealarm.
3.6.4.3.2
Akustische Meldungen
Tech nical sup port 00800 – 8 35 337-15
o r +4 9 (0 )202 42 4 0 85
© UE LFE R Security 20 07
SM 2 L 7300/01.0#Axxx#
[049 031 048](300.00)<10.0>
Date 29.01.2008
W skaźniki SM CBUS 099 2 C / PA
W skaźniki LED słuŜą tylko jako wskaźniki
kontrolne i nie mają dla uŜytkownika Ŝadnego
znaczenia.
- Czerwony
- Sygnalizuje stan zestyku przekaźnika 1
- śółty
- Sygnalizuje stan zestyku przekaźnika 2
Obsługa poprzez przycisk-drzwi wolne
Naciśnij przycisk-drzwi wolne, przed otwarciem
drzwi.
Informacja
W ywołanego alarmu nie moŜna tym elementem
obsługi zerować. Do tego jest potrzebne
potwierdzenie uprawnienia (Klucz lub kod
liczbowy).
W skaŜniki przycisków-drzwi wolne
SM RTE / Mx x
Zielony = Kontrolowane drzwi ucieczki
Czerwony = Alarm / Alarm drzwi otwarte
Obsługa Tablicy alarmu, obsługi i wskaźników
SM 60
Tablicę alarmu, obsługi i wskaźników SM 60
będzie meldować:
Optyczne meldunki
Optyczne meldunki stanu
śółty wskaźnik stanu melduje:
1 nie kontrolowany stan drzwi ucieczki,
wskaźnik stanu "W yłączony"
2 kontrolowany stan drzwi ucieczki, wskaźnik
stanu "W łączony"
3 aktywowanie wyciszenia sygnału
przypominającego wskaźnik stanu "Miga"
1 :2 "
AN AUS
4 aktywowane rozbrojenie stałe wskaźnik stanu
"Miga 2 :1 "
An Aus
Optyczne meldunki alarmu
Czerwony wskaźnik alarmu melduje:
1 Meldunek sygnału przypominającego jako
alarm drzwi otwarte
2 Alarm główny
3 Alarm sabotaŜowy
Dzwiękowe meldunki
