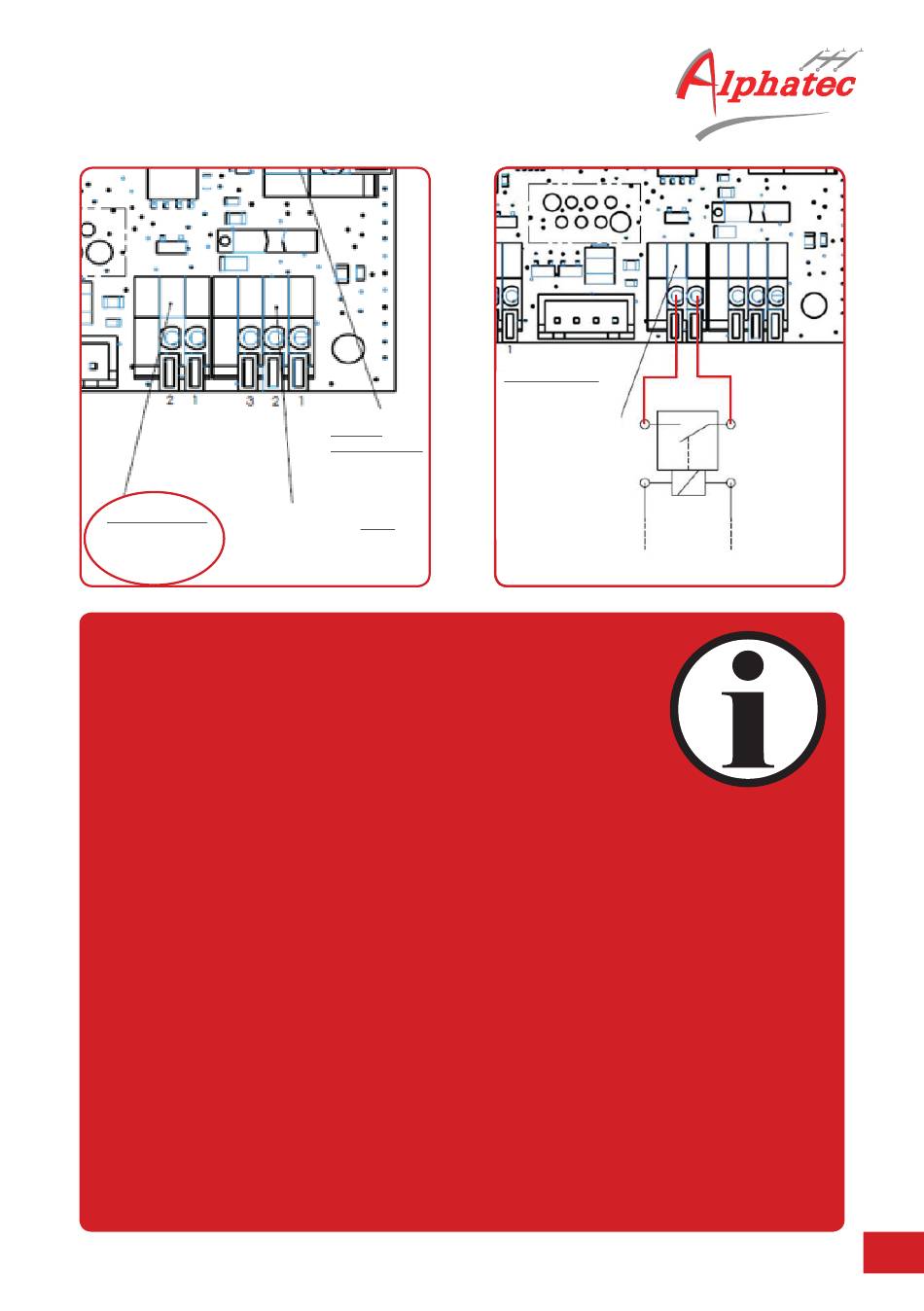

K401 ( 5V, 1mA):
1: Relais in
2: Realis out
(open drain)
Information
Neben dem Bus Anschluss befindet sich ein 2 poliger
Eingang, der für einfache externe Steuerung genutzt
werden kann. Der „open drain" Eingang stellt 5V / 1mA
zur Verfügung. Dieser Eingang kann an einem externen
oder in der Ladebox eingebautem Relais angeschlossen
werden. Das Relais ist NO (ungeschaltet offen). Schaltet das Relais,
wird der Lader auf seinen minimalen Ladestrom von 6A (eco-mode)
heruntergeregelt. Ideal für die Einbindung in PV Altanlagen oder anderen
Steuerungen. Da dieser Eingang die Ladevorrichtungen nicht ganz ab-
schaltet bleibt das Fahrzeug verbunden, geheizt und lädt minimal.
Next tot the BUS connection there is a 2-pin entrance for basic external
control. The open drain entrance provides 5V / 1mA. This entrance can
be connected to an external oder built in relais. The relais is NO (Normal
Open). When the relais switches the charging current is turned down to
a minimum level of 6A (eco-mode). This is ideal for embedding in old PV
systems or other control. This entrance does not turn off the charging
device completely, so the vehicle stays connected, heated and loading on
a minimum level.
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0030
Welding
detection K201:
1: GND
2: WELD
Bus RS 485: K400:
1: RS485B
2: GND
3: RS485A
2
externes Relais:
Anschluss an ein
externes Relais
(Normal Open).
Schaltet das
Relais, verringert
sich die Lade-
leistung auf 6A.
Einsatz:
PV Anlagen mit
Relais Ausgang.
1
