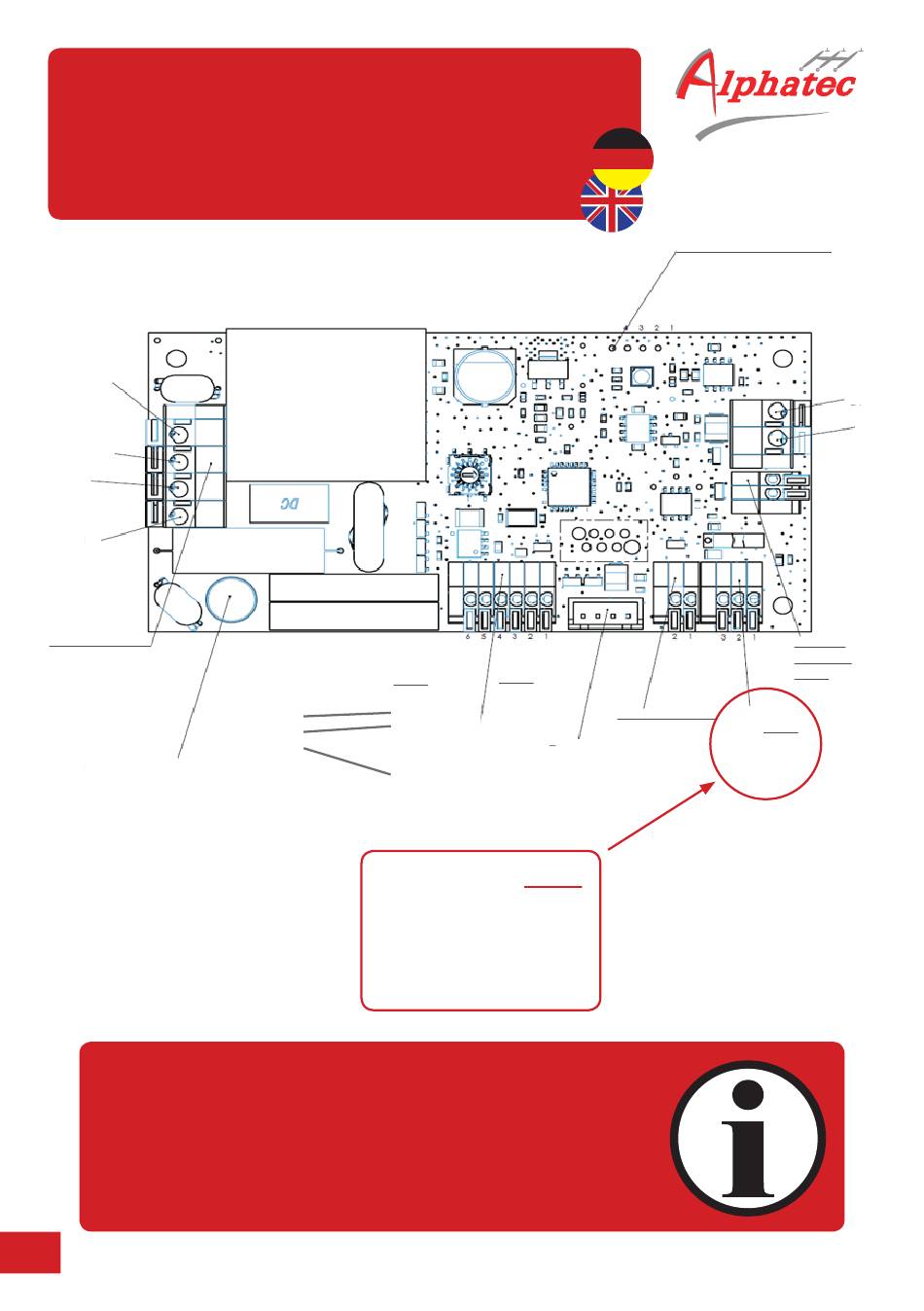

Verbindung mit externer Steuerung /
Connection to external control
1933-100100 EV-Controller, basic
earth
Cont L
N
L1
K100 (Power IN):
1: L
2: N
3: L_OUT
4: PE (=GND)
Fuse, 1 A max
Information
• Nutzen Sie den RS 485 / Modbus Bus für
die Verbindung mit externen Steuerungen.
• Use the RS 485 / Modbus Bus connection
for external control.
22
I C Interface, 5 V
2
2: SCL
3: SDA
6: GND
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0030
Socket with
DC RCM
Aktuator
K202:
K200:
1: GND
1: LOCK_POS
2: +12V
2: SCL
3: RCM_test
3: SDA
4: RCM_fault
4: Motor_A
5: Motor_B
6: GND
Bus RS 485: K400:
1: RS485B
2: GND
3: RS485A
K204 (LED with Resistors):
1: +SV
2: G
3: G
4: B
Bus RS
K401 ( 5V, 1mA):
485: K400:
1: Relais in
1: RS485B
2: Realis out
2: GND
(open drain)
3: RS485A
CP
PP
Welding
detection
K201:
1: GND
2: WELD
