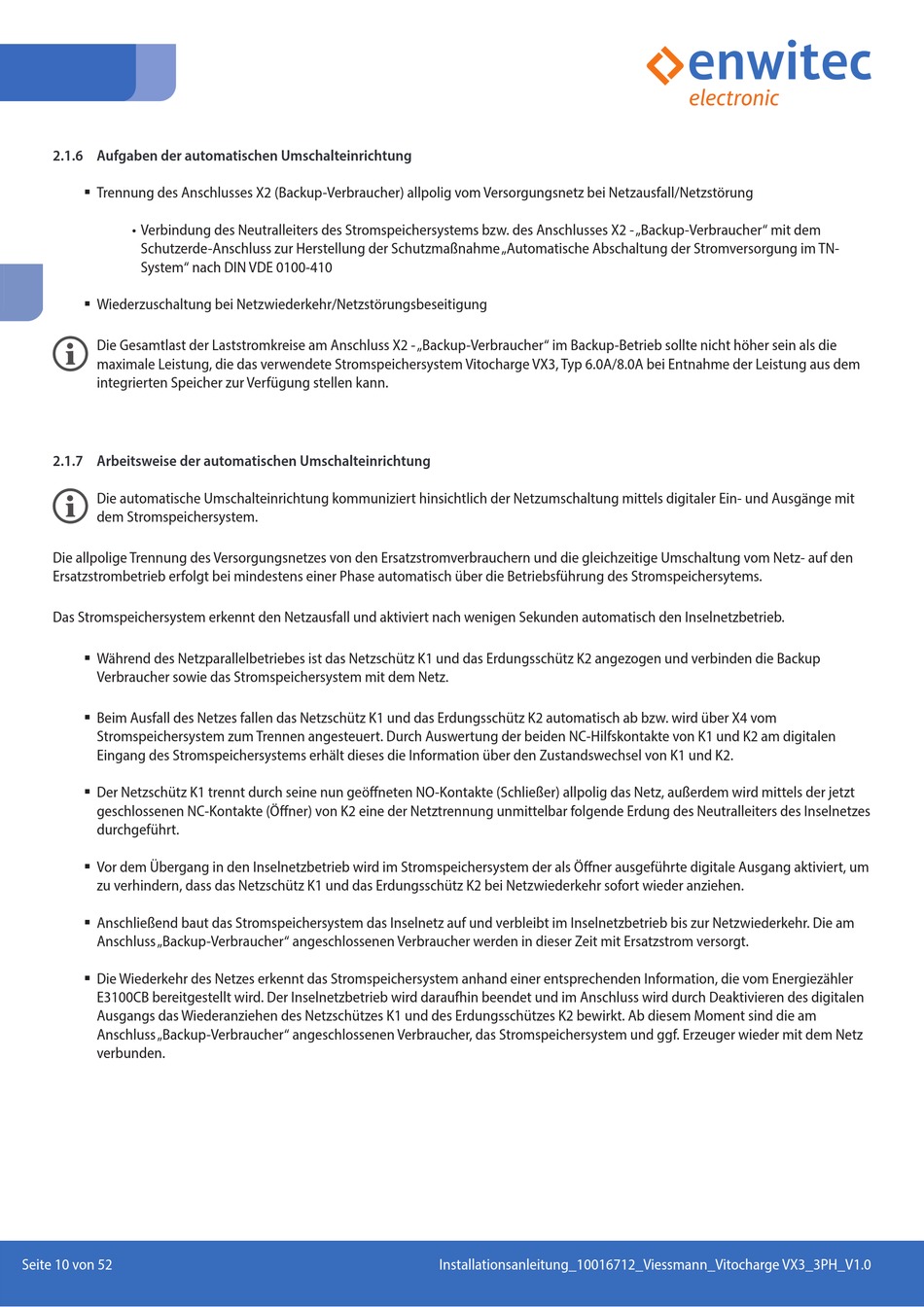

2.1.6 Aufgaben der automatischen Umschalteinrichtung

 Trennung des Anschlusses X2 (Backup-Verbraucher) allpolig vom Versorgungsnetz bei Netzausfall/Netzstörung
• Verbindung des Neutralleiters des Stromspeichersystems bzw. des Anschlusses X2 - „Backup-Verbraucher" mit dem
Schutzerde-Anschluss zur Herstellung der Schutzmaßnahme „Automatische Abschaltung der Stromversorgung im TN-
System" nach DIN VDE 0100-410
 Wiederzuschaltung bei Netzwiederkehr/Netzstörungsbeseitigung
Die Gesamtlast der Laststromkreise am Anschluss X2 - „Backup-Verbraucher" im Backup-Betrieb sollte nicht höher sein als die
maximale Leistung, die das verwendete Stromspeichersystem Vitocharge VX3, Typ 6.0A/8.0A bei Entnahme der Leistung aus dem
integrierten Speicher zur Verfügung stellen kann.

2.1.7 Arbeitsweise der automatischen Umschalteinrichtung

Die automatische Umschalteinrichtung kommuniziert hinsichtlich der Netzumschaltung mittels digitaler Ein- und Ausgänge mit
dem Stromspeichersystem.
Die allpolige Trennung des Versorgungsnetzes von den Ersatzstromverbrauchern und die gleichzeitige Umschaltung vom Netz- auf den
Ersatzstrombetrieb erfolgt bei mindestens einer Phase automatisch über die Betriebsführung des Stromspeichersytems.
Das Stromspeichersystem erkennt den Netzausfall und aktiviert nach wenigen Sekunden automatisch den Inselnetzbetrieb.
 Während des Netzparallelbetriebes ist das Netzschütz K1 und das Erdungsschütz K2 angezogen und verbinden die Backup
Verbraucher sowie das Stromspeichersystem mit dem Netz.
 Beim Ausfall des Netzes fallen das Netzschütz K1 und das Erdungsschütz K2 automatisch ab bzw. wird über X4 vom
Stromspeichersystem zum Trennen angesteuert. Durch Auswertung der beiden NC-Hilfskontakte von K1 und K2 am digitalen
Eingang des Stromspeichersystems erhält dieses die Information über den Zustandswechsel von K1 und K2.
 Der Netzschütz K1 trennt durch seine nun geöff neten NO-Kontakte (Schließer) allpolig das Netz, außerdem wird mittels der jetzt
geschlossenen NC-Kontakte (Öff ner) von K2 eine der Netztrennung unmittelbar folgende Erdung des Neutralleiters des Inselnetzes
durchgeführt.
 Vor dem Übergang in den Inselnetzbetrieb wird im Stromspeichersystem der als Öff ner ausgeführte digitale Ausgang aktiviert, um
zu verhindern, dass das Netzschütz K1 und das Erdungsschütz K2 bei Netzwiederkehr sofort wieder anziehen.
 Anschließend baut das Stromspeichersystem das Inselnetz auf und verbleibt im Inselnetzbetrieb bis zur Netzwiederkehr. Die am
Anschluss „Backup-Verbraucher" angeschlossenen Verbraucher werden in dieser Zeit mit Ersatzstrom versorgt.
 Die Wiederkehr des Netzes erkennt das Stromspeichersystem anhand einer entsprechenden Information, die vom Energiezähler
E3100CB bereitgestellt wird. Der Inselnetzbetrieb wird daraufhin beendet und im Anschluss wird durch Deaktivieren des digitalen
Ausgangs das Wiederanziehen des Netzschützes K1 und des Erdungsschützes K2 bewirkt. Ab diesem Moment sind die am
Anschluss „Backup-Verbraucher" angeschlossenen Verbraucher, das Stromspeichersystem und ggf. Erzeuger wieder mit dem Netz
verbunden.
