18 Elektroinstallation

▪ Verwenden Sie beim Hartlöten
Kältemittelleitungen KEIN Flussmittel. Verwenden Sie Phosphor-
Kupfer-Hartlot (CuP279, CuP281 oder CuP284:DIN EN ISO
17672), das kein Flussmittel erfordern.
Flussmittel haben extrem schädliche Wirkungen auf Kältemittel-
Leitungssysteme. Wird beispielsweise
Chlorbasis verwendet, verursacht das Korrosion am Rohr. Und
wenn das Flussmittel gar Fluor enthält, wird dadurch die Qualität
des Kältemittel-Öls beeinträchtigt.
▪ Schützen Sie beim Löten alle umgebenden Oberflächen (z. B.
durch Schaumisolierung) gegen Hitze.
17.2.4 So schließen Sie die Kältemittelleitung an
das Innengerät an
VORSICHT
Installieren Sie Kältemittelrohre oder Komponenten an
einer Position, wo es unwahrscheinlich ist, dass sie
Substanzen ausgesetzt
Komponenten, die Kältemittel enthalten, zu Korrosion
führen könnten. Es sei denn, diese Komponenten
bestehen aus Materialien, die von sich aus resistent sind
gegen Korrosion oder die auf geeignete Weise gegen
Korrosion geschützt sind.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
WARNUNG
▪ Benutzen Sie K65-Rohre für Hochdruck-Anwendungen
mit einem Betriebsdruck von 120 bar oder 90 bar, je
nach Installationsort des Systems.
▪ Benutzen Sie K65-Verbindungen und Beschläge bei
Betriebsdruck von 120 bar oder 90 bar, je nach
Installationsort des Systems.
▪ Rohre dürfen NUR durch Löten miteinander verbunden
werden. Andere
zugelassen.
▪ Das Erweitern von Rohren ist NICHT zugelassen.

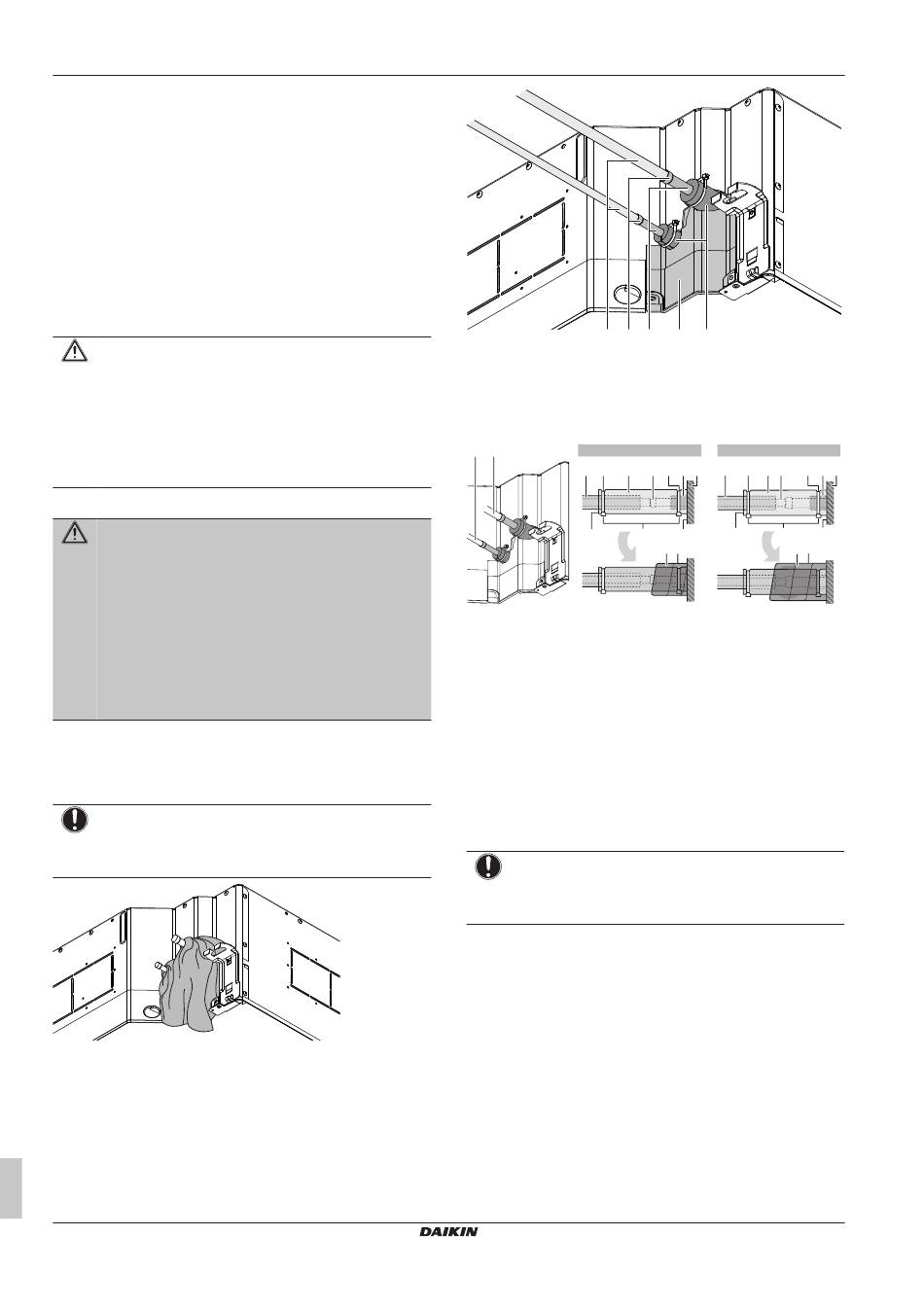

1 Bauseitige Rohre in die Rohre auf Seite der Inneneinheit
einführen.
2 Kältemittelrohrleitungen nur über gelötete Verbindungen an
die Einheit anschließen.
HINWEIS
Beim Löten die Kunstoff-Halteplatte (d) und die thermische
Isolierung (e) mit einem nassen Tuch abdecken und dafür
sorgen, dass die Temperatur nicht über 200°C steigt.
Referenz für Installateure und Benutzer
30
von Kupfer-zu-Kupfer-
ein Flussmittel auf
sind, die bei solchen
Verbindungsarten sind nicht
a b
a Bauseitige Rohrleitung
b Gelötete Verbindung
c Rohrleitung auf Seite der Inneneinheit
d Kunststoff-Halteplatte
e An der Einheit angebrachte Isolierung
3 Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren:
A B A
a b c
3
1
A Flüssigkeitsleitung
B Gasleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (Zubehör)
c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung)
(Zubehör)
d Gelötete Verbindung
e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
g Dichtungspads: Mittel 1 (Gasrohr), mittel 2
(Flüssigkeitsleitung) (Zubehör)
1 Die Falze der Isolierstücke nach oben drehen.
2 Am Sockel der Einheit befestigen.
3 Die Kabelbinder an den Isolierstücken befestigen.
4 Das Dichtungspad vom Sockel der Einheit zum oberen
Teil der Lötverbindung wickeln.
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
18 Elektroinstallation
In diesem Kapitel
18.1 Über das Anschließen der elektrischen Leitungen............................ 31
18.1.1 Sicherheitsvorkehrungen beim Anschließen von
Elektrokabeln ...................................................................... 31
18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ... 31
18.1.3 Spezifikationen der Standardelektroteile ............................ 32
18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen ........ 32
18.3 Geeignete Mittel für Geräte anschließen, die mit CO₂ gefüllt sind .... 33
c d e
B
d b e f a b c d b e f
2 3 2
1
g g 4
4
