Kohlendioxidvergiftung. Lüften Sie den
Raum und informieren Sie den
Händler, bei dem Sie die Einheit
erworben haben (siehe
"10.5.1 Informationen zur Erkennung
Kältemittel-Leckagen" [ 4  16]).
von
Die Einheit ERST DANN wieder
benutzen, nachdem ein
Servicetechniker bestätigt hat, dass
das Teil, aus dem das Kältemittel
ausgetreten ist, repariert ist.
Problembehebung (siehe
"11 Fehlerdiagnose und -
beseitigung" [ 4  17])
WARNUNG
Beenden Sie den Betrieb und
schalten Sie den Strom AB, wenn
etwas Ungewöhnliches auftritt
(Brandgeruch usw.).
Wird unter solchen Bedingungen der
Betrieb fortgesetzt, kann es zu starken
Beschädigungen kommen und es
besteht Stromschlag und Brandgefahr.
Wenden Sie sich an Ihren Händler.
5
Über das System
HINWEIS
Die Einheit muss so gelagert werden, dass mechanische
Beschädigungen ausgeschlossen sind.
WARNUNG
AUF KEINEN FALL die Einheit selber ändern, zerlegen,
entfernen, neu installieren oder reparieren, da bei falscher
Demontage
oder
Brandgefahr bestehen. Wenden Sie sich an Ihren Händler.
HINWEIS
Verwenden Sie das System NICHT für andere Zwecke.
Um eine Verschlechterung der Qualität zu vermeiden,
verwenden Sie die Einheit NICHT für das Kühlen von
Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder
Kunstarbeiten.
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres
Systems:
Eine vollständige Übersicht über zulässige Kombinationen
(bei zukünftigen Systemerweiterungen) finden Sie im
technischen Datenbuch. Diese Übersicht sollte dann
herangezogen
werden.
professionelle
Beratung
Installateur.
FXFN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P677925-1A – 2022.01
Installation
Stromschlag-
und
Weitere
Informationen
und
erhalten
Sie
von
Ihrem
VORSICHT
Wird diese Einheit mit einer elektrisch betriebenen
Sicherheitseinrichtung
Kältemittel-Leckagen-Detektor (bauseitig zu liefern), muss
die Einheit nach ihrer Installation immer mit Strom versorgt
werden, mit Ausnahme kleiner Unterbrechungen zur
Durchführung von Wartungsarbeiten.

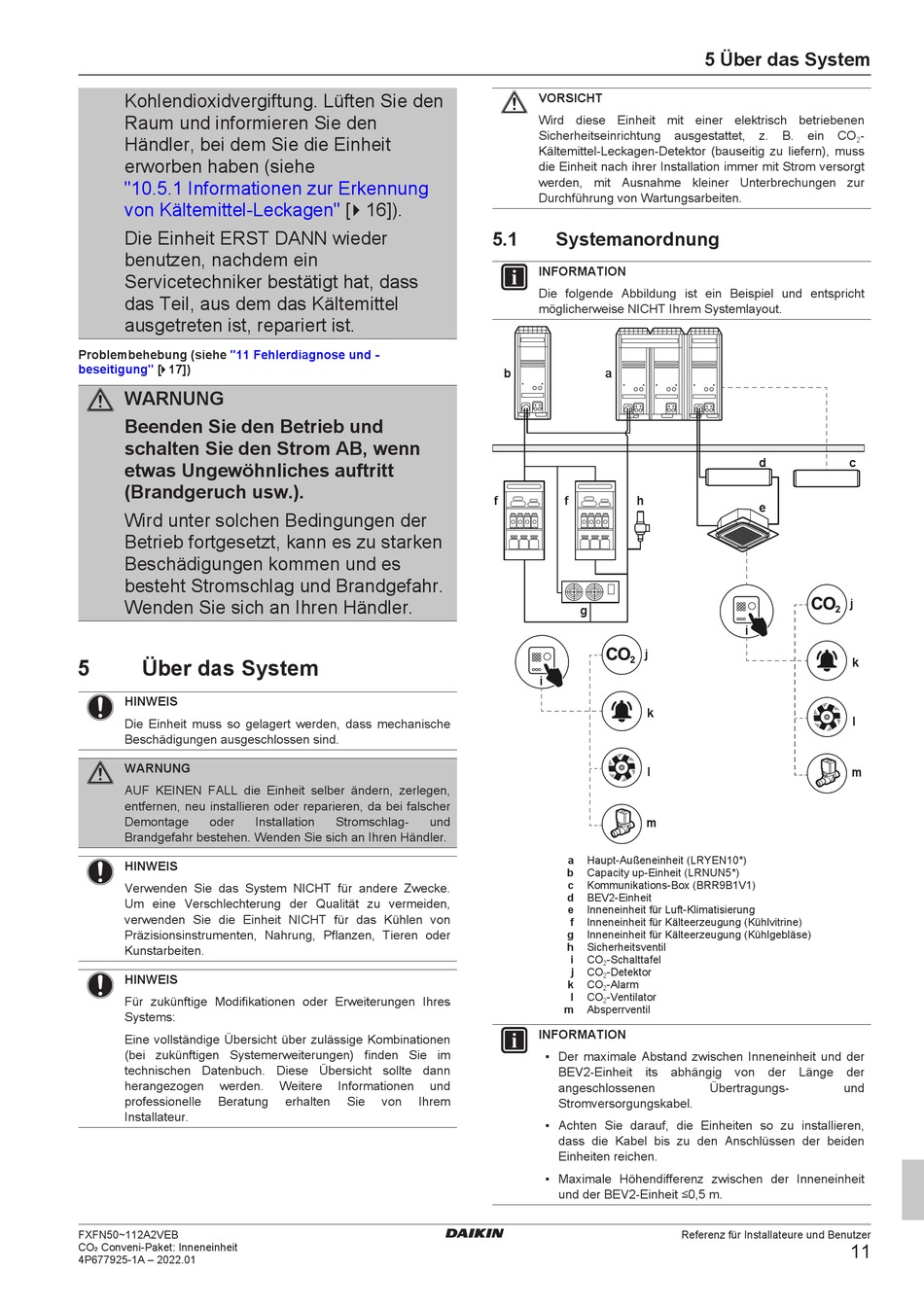

5.1

Systemanordnung

INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht
möglicherweise NICHT Ihrem Systemlayout.
b
a
f
f
h
g
j
i
k
l
m
a
Haupt-Außeneinheit (LRYEN10*)
b
Capacity up-Einheit (LRNUN5*)
c
Kommunikations-Box (BRR9B1V1)
d
BEV2-Einheit
e
Inneneinheit für Luft-Klimatisierung
f
Inneneinheit für Kälteerzeugung (Kühlvitrine)
g
Inneneinheit für Kälteerzeugung (Kühlgebläse)
h
Sicherheitsventil
i
CO
-Schalttafel
2
j
CO
-Detektor
2
k
CO
-Alarm
2
l
CO
-Ventilator
2
m
Absperrventil
INFORMATION
▪ Der maximale Abstand zwischen Inneneinheit und der
BEV2-Einheit its abhängig von der Länge der
angeschlossenen
Stromversorgungskabel.
▪ Achten Sie darauf, die Einheiten so zu installieren,
dass die Kabel bis zu den Anschlüssen der beiden
Einheiten reichen.
▪ Maximale Höhendifferenz zwischen der Inneneinheit
und der BEV2-Einheit ≤0,5 m.
5 Über das System
ausgestattet,
z.  B.
ein
CO
d
e
i
Übertragungs-
und
Referenz für Installateure und Benutzer
-
2
c
j
k
l
m
11
