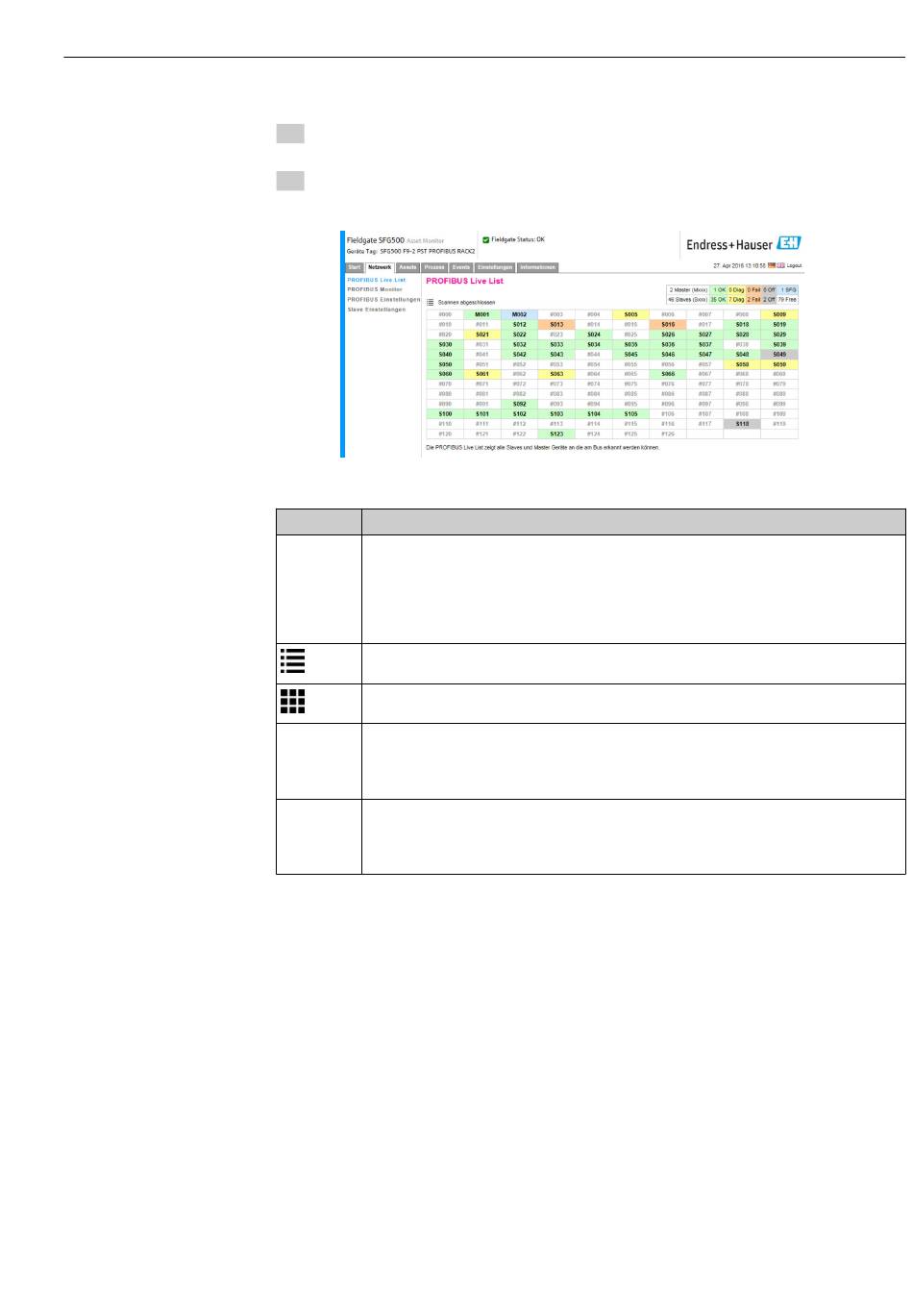

Tabellenansicht

1. Mit der rechten Maustaste auf den Eintrag Weitere Funktionen → Embedded Web-
server klicken.
2. Die Registerkarte Netzwerk auswählen.
 Die PROFIBUS Live List wird geöffnet.
Die Bedeutung der einzelnen Parameter:
Parameter Bedeutung
Übersichtsta- Zeigt die Anzahl von Geräten auf dem Bus, zusammen mit ihrer Art und dem Status an
belle • Grün: Gerät ist im zyklischen Datenaustausch; Status OK
• Gelb: Gerät ist im zyklischen Datenaustausch; Diagnosemitteilung steht an
• Orange: Gerät hat im zyklischen Datenaustausch nicht einsteigen können
• Grau: Gerät is vorhanden aber nicht im zyklischen Datenaustausch
• Blau: Fieldgate SFG500
Zeigt die verbundenen Geräte als Listenansicht an
Zeigt die verbundenen Geräte als Tabellenansicht an
Scanning Zeigt an von wie vielen Geräten die erweiterten Informationen (Tag, diagnose, usw.) schon ein-
State gelesen worden ist. Sind von allen Geräten die erweiterten Information eingelesen wird Scan-
nen abgeschlossen angezeigt. Werden nachträglich Geräte angeschlossen werden nur die
zusätzlich angeschlossenen Geräte im Scanning State angezeigt.
Live-List- Zeigt den Typ und die PROFIBUS-Adresse des Gerätes an
Matrix • Mxxx: Master mit PROFIBUS-Adresse xxx
• Syyy: Slave (Gerät) mit PROFIBUS-Adresse yyy
• Farbe: wie in der Übersicht
Embedded Webserver
