4 Uso

4 Uso
4.1

Panoramica degli elementi di comando

9
8
7
6
5

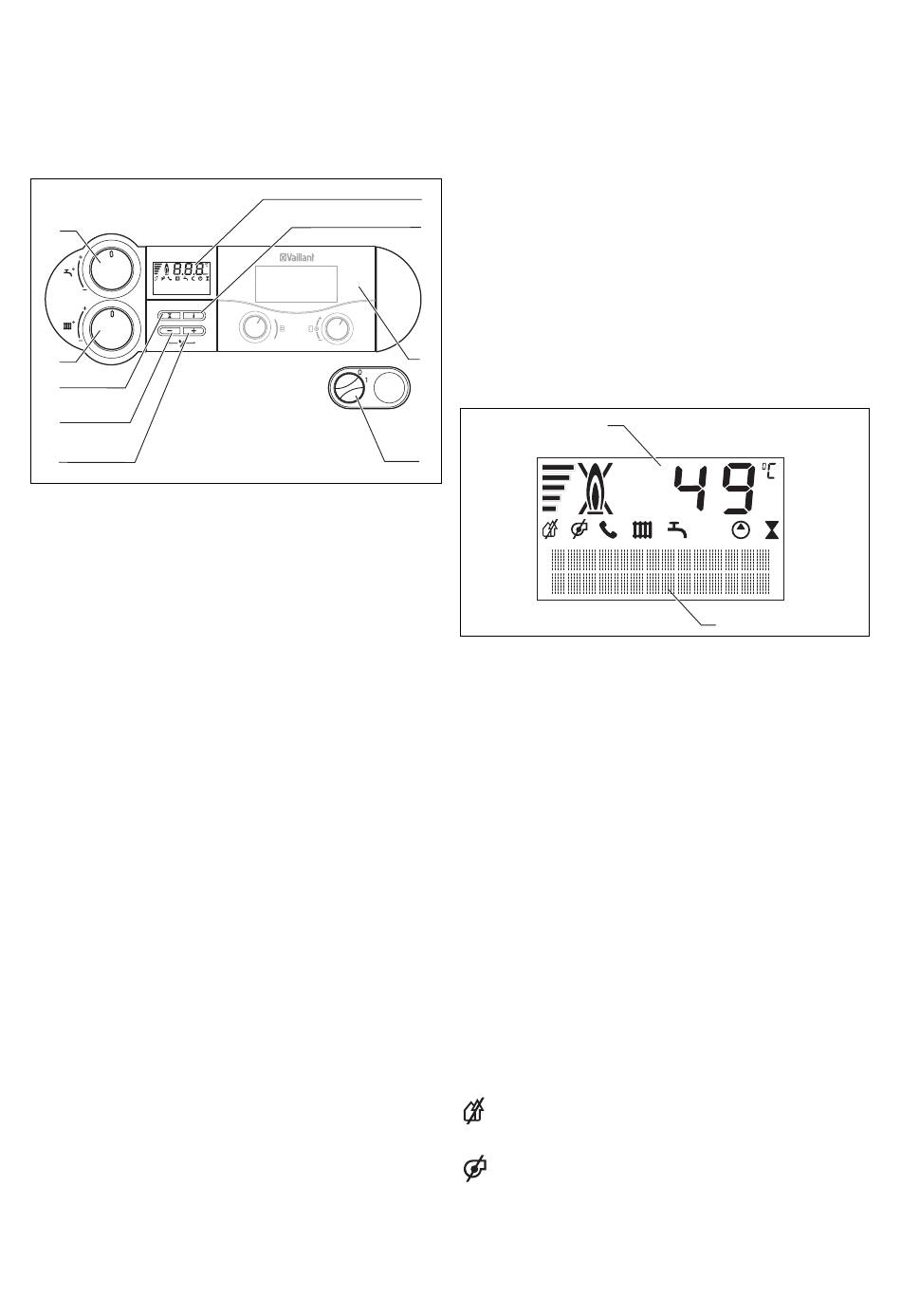

Fig. 4.1 Elementi di comando ecoCRAFT exklusiv
Per aprire il pannello anteriore, impugnare la maniglia a
incavo e aprirla. Gli elementi di comando visibili a questo
punto presentano le seguenti funzioni (cfr. fig. 4.1):
1 Display d'indicazione dell'attuale temperatura di
mandata riscaldamento, della pressione di riem-
pimento attuale dell'impianto di riscaldamento,
della modalità di funzionamento o di particolari
informazioni.
2 Pulsante "i" per richiamare informazioni
3 Centralina di regolazione (accessorio)
4 Interruttore generale per accendere e spegnere
l'apparecchio
5 Tasto "+" per scorrere in avanti le indicazioni del
display (per gli interventi di regolazione e la ri-
cerca degli errori a cura del tecnico abilitato) o
indicazione della temperatura del bollitore
(VKK con sonda del bollitore)
6 Pulsante "-" per scorrere all'indietro le indicazio-
ni del display (perché il tecnico abilitato possa
eseguire interventi di regolazione e ricercare er-
rori) e per visualizzare sul display la pressione di
riempimento dell'impianto di riscaldamento
7 Pulsante "Sblocco" per il ripristino a seguito di
determinati disturbi
8
8 Manopola di regolazione della temperatura di
mandata riscaldamento. Per l'uso con VRC 430,
630, VRS 620, girarla sulla battuta di destra per
non limitare la temperatura di mandata massima
per la centralina.
1
2
9 Manopola di regolazione della temperatura ser-
batoio (negli apparecchi con bollitore ad accumu-
lo VIH). Se per controllare la temperatura del
bollitore si utilizza una VRC 430, girarla sulla
battuta di destra per non limitare l'ambito di fun-
zionamento della centralina dell'acqua calda
nella VRC 430.
3
Sistema di informazione e analisi digitale (DIA)
4
Fig. 4.2 Display ecoCRAFT exklusiv
Le caldaie ecoCRAFT exklusiv sono dotate di un sistema
di informazione e analisi digitale. Questo sistema forni-
sce informazioni sullo stato di funzionamento dell'appa-
recchio e consente di eliminarne i disturbi.
Durante il funzionamento normale dell'apparecchio, il di-
splay (1) indica la temperatura di mandata riscaldamen-
to attuale (nell'esempio 49 °C). In caso di errore l'indica-
zione della temperatura viene sostituita dal relativo co-
dice di errore. La ecoCRAFT exclusiv presenta inoltre
un'indicazione a tutto testo che riporta informazioni
complementari.
11
Visualizzazione dell'attuale temperatura di man-
data riscaldamento, della pressione di riempimen-
to dell'impianto di riscaldamento oppure indica-
zione di un codice di stato o di errore.
12 Indicazione a tutto testo
Dai simboli visualizzati si possono inoltre rilevare
le seguenti informazioni:
Disturbo nel condotto aria/fumi
Disturbo nel condotto aria/fumi
Istruzioni per l'uso ecoCRAFT exclusiv 0020055743_04
