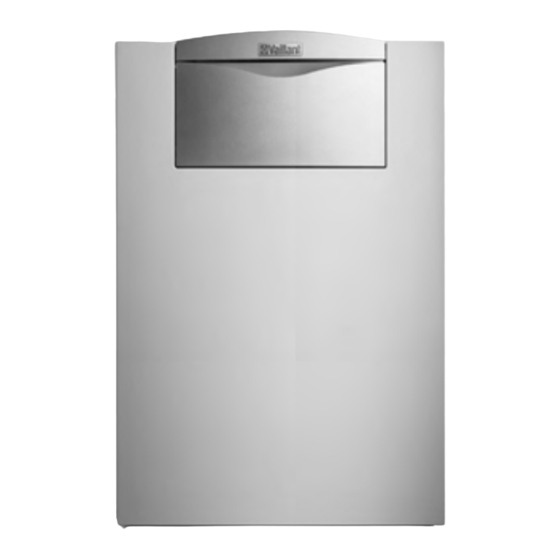

Vaillant ecoCraft exclusiv VKK 806/3-E-HL Handbuch
Vorschau ausblenden
Andere Handbücher für ecoCraft exclusiv VKK 806/3-E-HL:
- Bedienungsanleitung (54 Seiten) ,
- Installationsanleitung (52 Seiten) ,
- Installations- und wartungsanleitung (52 Seiten)
Verwandte Anleitungen für Vaillant ecoCraft exclusiv VKK 806/3-E-HL
Inhaltszusammenfassung für Vaillant ecoCraft exclusiv VKK 806/3-E-HL
- Seite 1 ecoCRAFT exclusiv VKK 806/3-E-HL VKK 1206/3-E-HL VKK 1606/3-E-HL VKK 2006/3-E-HL VKK 2406/3-E-HL VKK 2806/3-E-HL DE, AT, CH , CH , CH , FR, IT...
-
Seite 3: Luft-/Abgasführung Für Ecocraft Exclusiv
Für den Fachhandwerker Montageanleitung Luft-/Abgasführung für ecoCRAFT exclusiv Modularer Gasbrennwertkessel VKK 806/3-E-HL VKK 1206/3-E-HL VKK 1606/3-E-HL VKK 2006/3-E-HL VKK 2406/3-E-HL VKK 2806/3-E-HL DE, AT, CHde... -
Seite 4: Inhaltsverzeichnis
Luft-/Abgasleitung – raumluftunabhängig, 3.2.3 Schweiz ................4 Verbrennungsluft durch die Außenwand, Abgasleitung an der Fassade ........25 Systemzertifizierte Abgasleitung – raumluftabhängig ..........5 Garantie (Vaillant) ..........26 Beschreibung..............5 Lieferumfang ..............5 Entsorgung ............26 4.2.1 Grundset für Geräteanschluss ........5 4.2.2 Grundset für den Schachteinbau ......6 Kundendienst ............ -
Seite 5: Hinweise Zur Dokumentation
Unter Einhaltung der Ausführungsbestimmungen Erstickungsgefahr! dieser Montageanleitung wird der Verwendbarkeitsnach- Der Aufstellraum muss eine ins Freie führende weis der durch Vaillant Artikelnummern gekennzeichne- Lüftungsöffnung von 150 cm haben, da die Ab- ten Produkte zur Luft-/Abgas-führung erbracht. gasleitung im Raum nicht hinterlüftet ist. -
Seite 6: Vorschriften
Achten Sie während der Montage darauf, dass zu beachten. keine Späne, Mörtelreste usw. in der Luft-/Ab- gasführung verbleiben. 3.2.3 Schweiz Die Vaillant Gasbrennwertkessel ecoCRAFT exclusiv sind Achtung! entsprechend der EG-Gasgeräterichtlinie 90/396/EWG Funktionsstörungen und Kondenswasseraus- als Heizkesselsysteme mit dazugehöriger Abgasanlage tritt durch Undichtigkeiten im Abgasweg! zertifiziert. -
Seite 7: Systemzertifizierte Abgasleitung
Sicherheitshinweise/Vorschriften 3 Systemzertifi zierte Abgasleitung – raumluftabhängig 4 Systemzertifizierte Abgasleitung - DVGW-TRGI 86 Ausgabe 1996 Wirtschafts- und Ver- lagsgesellschaft Gas und Wasser m.b.H., Bonn – raumluftabhängig - DVGW-Arbeitsblatt G 670 „Aufstellung von Gasfeuer- stätten in Räumen mit mechanischen Entlüftungsein- richtungen“ Wirtschafts- und Verlagsgesellschaft Gas Beschreibung und Wasser m.b.H., Bonn - Ø... -
Seite 8: Systemzertifi Zierte Abgasleitung - Raumluftabhängig
4 Systemzertifi zierte Abgasleitung – raumluftabhängig 4.2.2 Grundset für den Schachteinbau Abb. 4.2 Lieferumfang Grundset für den Schachteinbau Legende Grundset Schachteinbau (Art.-Nr. 0020042762) Schachtabdeckung für PP 130 Abgasrohr, Alu (ohne Muffe), 500 mm lang Stützbogen PP 130 x 87° inkl. Auflageschiene Lüftungsgitter Schutzrohr für Schachtdurchbruch DN 180, 300 mm lang Mauerblende für PP 130... -
Seite 9: Montagehinweise
Systemzertifi zierte Abgasleitung – raumluftabhängig 4 Bezeichnung Art.-Nr. Elemente Inhalt Bogen 45° 130 mm 0020042766 Bogen PP 130 45° Bogen 30° 130 mm 0020042767 Bogen PP 130 30° Bogen 15° 0020042768 Bogen PP 130 15° 130 mm PP (2 Stück) Verlängerung 0020042769 Verlängerung PP 130 x 1000... -
Seite 10: Abmessungen Und Längen Im Aufstellraum
4 Systemzertifi zierte Abgasleitung – raumluftabhängig Achtung! Im Kesselanschlussstutzen ist eine Kondens- wasserfalle integriert, um das in der Abgaslei- tung entstehende Kondensat abzuleiten. Da- durch werden der Schalldämpfer und die Abgas- sammelwanne vor unzulässig hoher Korrosion und Zerstörung geschützt. Beachten Sie, dass die Funktion der Kondens- wasserfalle nicht durch die Ausführung der Ab- gasleitung beeinträchtigt wird. -
Seite 11: Grundsets Für Den Schachteinbau Montieren
Gerätetyp Maximale Gesamtrohrlänge L (L Zusätzliche Umlenkungen in der Abgasanlage Achtung! ecoCRAFT exclusiv VKK 806/3-E-HL 33,0 m inkl. 3 Umlenkungen 87° Für alle Gerätetypen gilt: Von der Gesamtrohrlänge L dürfen max. 5,0 m im Kaltbereich und max. 30,0 m senkrecht im Schacht verlegt werden. - Seite 12 4 Systemzertifi zierte Abgasleitung – raumluftabhängig Abb. 4.5 Schachtaufsatz montieren Das oberste Abgasrohr darf keine Muffe haben und nicht aus Kunststoff sein. Montieren Sie das im Liefe- rumfang des Artikels 0020042762 enthaltene Abgas- rohr aus Aluminium DN 130 (4). Abb. 4.6 Abgasrohr, Schutzrohr, Mauerblende und Lüftungsgit- ter montieren Hinweis Das Aluminiumrohr muss mindestens 300 mm...
-
Seite 13: Geräteanschluss Montieren
Systemzertifi zierte Abgasleitung – raumluftabhängig 4 Geräteanschluss montieren Achtung! Im Kesselanschlussstutzen ist eine Kondens- wasserfalle integriert, um das in der Abgaslei- tung entstehende Kondensat abzuleiten. Da- durch werden der Schalldämpfer und die Abgas- sammelwanne vor unzulässig hoher Korrosion und Zerstörung geschützt. Beachten Sie, dass die Funktion der Kondens- wasserfalle nicht durch die Ausführung der Ab- gasleitung beeinträchtigt wird. -
Seite 14: Waagerechte Abgasleitung Montieren
4 Systemzertifi zierte Abgasleitung – raumluftabhängig 5 Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g Systemzertifizierte Luft-/ Waagerechte Abgasleitung montieren • Verbinden Sie den senkrechten Teil der Abgasleitung Abgasleitung – raumluftunabhängi g und das Geräteanschlussstück durch die erforder- lichen Verlängerungsrohre, Umlenkungen und Revisions-T-Stücke. -
Seite 15: Grundset Für Den Schachteinbau
Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g 5 5.2.2 Grundset für den Schachteinbau Montagehinweise Beachten Sie bei der Montage der Luft-/Abgasführung folgende Hinweise: • Montieren Sie im Aufstellraum des Geräts zu Prüf- zwecken jeweils in Luftleitung und Abgasleitung min- destens ein Revisions-T-Stück. •... -
Seite 16: Abmessungen Und Längen Im Aufstellraum
5 Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g Abmessungen und Längen im Aufstellraum und im Schacht 5.5.1 Verbrennungsluft aus dem Schacht Abb. 5.4 Verbrennungsluft aus dem Schacht Getrennte Abgasleitung und Luftleitung (Verbrennungsluft aus dem Schacht) Abgasleitung Ø 130 ecoCRAFT exclusiv ecoCRAFT exclusiv ecoCRAFT exclusiv im Schacht VKK 806/3-E-HL... -
Seite 17: Verbrennungsluft Durch Die Außenwand
Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g 5 5.5.2 Verbrennungsluft durch die Außenwand Abb. 5.5 Verbrennungsluft durch die Außenwand Getrennte Abgasleitung und Luftleitung (Verbrennungsluft durch die Außenwand) Maximale Gesamtrohrlänge L der Abgasleitung Gerätetyp und Luftleitung ( L Zusätzliche Umlenkungen in der Abgasanlage ist die Länge der Luftleitung ecoCRAFT exclusiv Achtung! -
Seite 18: Grundsets Für Den Schachteinbau Montieren
5 Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g Grundsets für den Schachteinbau montieren • Montieren Sie an geeigneter Stelle ein Die Schachtabmessungen für den Einbau des Grundsets Revisions-T-Stück (Art.-Nr. 0020042764), wenn die 0020042762 müssen mindestens 170 mm x 170 mm Abgasleitung von der Schachtmündung nicht geprüft (quadratischer Querschnitt) oder Ø... - Seite 19 Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g 5 Verbrennungsluft durch die Außenwand Verbrennungsluft durch den Schacht Abb. 5.8 Abgasrohr, Schutzrohr, Mauerblende und Lüftungsgit- Abb. 5.9 Abgasrohr, Schutzrohr, Mauerblende und Rohr für ter montieren Verbrennungsluft montieren • Stecken Sie ein 500 mm langes Abgasrohr PP 130 (3) •...
-
Seite 20: Geräteanschluss Montieren
5 Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g Geräteanschluss montieren Achtung! Im Kesselanschlussstutzen ist eine Kondens- wasserfalle integriert, um das in der Abgaslei- tung entstehende Kondensat abzuleiten. Da- durch werden der Schalldämpfer und die Abgas- sammelwanne vor unzulässig hoher Korrosion und Zerstörung geschützt. Beachten Sie, dass die Funktion der Kondens- wasserfalle nicht durch die Ausführung der Ab- gasleitung beeinträchtigt wird. -
Seite 21: Verbrennungsluftleitung Montieren
Systemzertifi zierte Luft-/Abgasleitung – raumluftunabhängi g 5 Geprüfte und zugelassene Luft-/Abgasleitungen – raumluftunabhängig 6 Geprüfte und zugelassene Luft-/Ab- Achtung! Achten Sie darauf, dass Sie Luft- und Abgasan- gasleitungen – raumluftunabhängig schluss am Kessel nicht vertauschen. Falls Abgas durch die Luftleitung strömt, kann es zu In diesem Kapitel werden die Randbedingungen be- Schäden am Luftschacht oder an der Außen- schrieben, unter denen Sie die Gasbrennwertkessel... -
Seite 22: Geprüfte Und Zugelassene Luft-/Abgasleitungen - Raumluftunabhängig
6 Geprüfte und zugelassene Luft-/Abgasleitungen – raumluftunabhängig Mit ecoCRAFT exclusiv geprüfte und zugelassene Abgasleitungen (DE) Produkt- Hersteller Material Zertifikatnummer Anschrift bezeichnung Bresch GmbH 0432-BPR-119979 Bresch Seebohmstraße 27 Edelstahl GmbH 29525 Uelzen 0063-CPD-6308 Tel.: 0581/97 88 1-0 einwandig: eka eka Edelstahlkamine GmbH D-0036 CPD 90216 002/2004 complex E Robert-Bosch-Straße 4... -
Seite 23: Luft-/Abgasleitung - Raumluftunabhängig, Verbrennungsluft Aus Dem Schacht
Geprüfte und zugelassene Luft-/Abgasleitungen – raumluftunabhängig 6 Im Folgenden werden vier Möglichkeiten der Luft-/Ab- Luft-/Abgasleitung – raumluftunabhängig, gasführung beschrieben: Verbrennungsluft aus dem Schacht - Luft-/Abgasleitung für raumluftunabhängige Betriebs- weise, Verbrennungsluft aus dem Schacht - Luft-/Abgasleitung für raumluftunabhängige Betriebs- weise, Verbrennungsluft durch die Außenwand - Luft-/Abgasleitung für raumluftunabhängige Betriebs- weise, Verbrennungsluft und Abgasführung über Dach - Luft-/Abgasleitung für raumluftunabhängige Betriebs-... - Seite 24 6 Geprüfte und zugelassene Luft-/Abgasleitungen – raumluftunabhängig Maximale Gesamtrohrlänge (L Mindest- Gerätetyp Schachtquerschnitt DN 130 DN 140 DN 150 DN 200 ecoCRAFT VKK rund: DN+60 mm 27,2 34,7 43,6 806/3-E-HL eckig: DN+40 mm rund: DN+80 mm 30,0 30,0 50,0 eckig: DN+60 mm ecoCRAFT VKK rund: DN+60 mm 10,0...
-
Seite 25: Luft-/Abgasleitung - Raumluftunabhängig, Verbrennungsluft Durch Die Außenwand
Geprüfte und zugelassene Luft-/Abgasleitungen – raumluftunabhängig 6 Luft-/Abgasleitung – raumluftunabhängig, Verbrennungsluft durch die Außenwand Abb. 6.2 Luft-/Abgasleitung - raumluftunabhängig, Verbren- nungsluft durch die Außenwand Maximale Gesamtrohrlänge (L Mindest- Gerätetyp Schachtquerschnitt DN 130 DN 140 DN 150 DN 200 rund: DN+60 mm ecoCRAFT VKK 806/3-E-HL 30,0 30,0... -
Seite 26: Luft-/Abgasleitung - Raumluftunabhängig, Verbrennungsluft Und Abgasführung Über Dach
6 Geprüfte und zugelassene Luft-/Abgasleitungen – raumluftunabhängig Luft-/Abgasleitung – raumluftunabhängig, Verbrennungsluft und Abgasführung über Dach Der Abstand zwischen der Öffnung des Luftrohres und der Dachfläche muss mindestens 0,5 m betragen, damit es nicht zu Betriebstörungen durch Schnee kommen kann. Die Mündung der Abgasleitung muss mindestens 0,5 m oberhalb der Luftleitung liegen, damit es nicht zu Be- triebsstörungen durch Abgasrezirkulation kommen kann. -
Seite 27: Luft-/Abgasleitung - Raumluftunabhängig
Geprüfte und zugelassene Luft-/Abgasleitungen – raumluftunabhängig 6 Luft-/Abgasleitung – raumluftunabhängig, Verbrennungsluft durch die Außenwand, Abgasleitung an der Fassade Abb. 6.4 Luft-/Abgasleitung - raumluftunabhängig, Verbren- nungsluft durch die Außenwand, Abgasleitung an der Fassade Gerätetyp Maximale Gesamtrohrlänge (L DN 130 DN 140 DN 150 DN 200 ecoCRAFT VKK 806/3-E-HL... -
Seite 28: Garantie (Vaillant)
Werkskundendienst (Deutschland) Herstellergarantie gewähren wir nur bei Installation Reparaturberatung für Fachhandwerker durch einen anerkannten Fachhandwerksbetrieb. Dem Vaillant Profi-Hotline 0 18 05/999–120 Eigentümer des Gerätes räumen wir diese Herstellerga- rantie entsprechend den Vaillant Garantiebedingungen Vaillant Werkskundendienst GmbH (Österreich) ein (für Österreich: Die aktuellen Garantiebedingungen 365 Tage im Jahr, täglich von 0 bis 24.00 Uhr erreich-...
