Proline Prosonic Flow B 200 HART
Endress+Hauser
Zweipfadausführung: DN 100...200 (4...8")
A
1
10 × DN
C
1
10 × DN

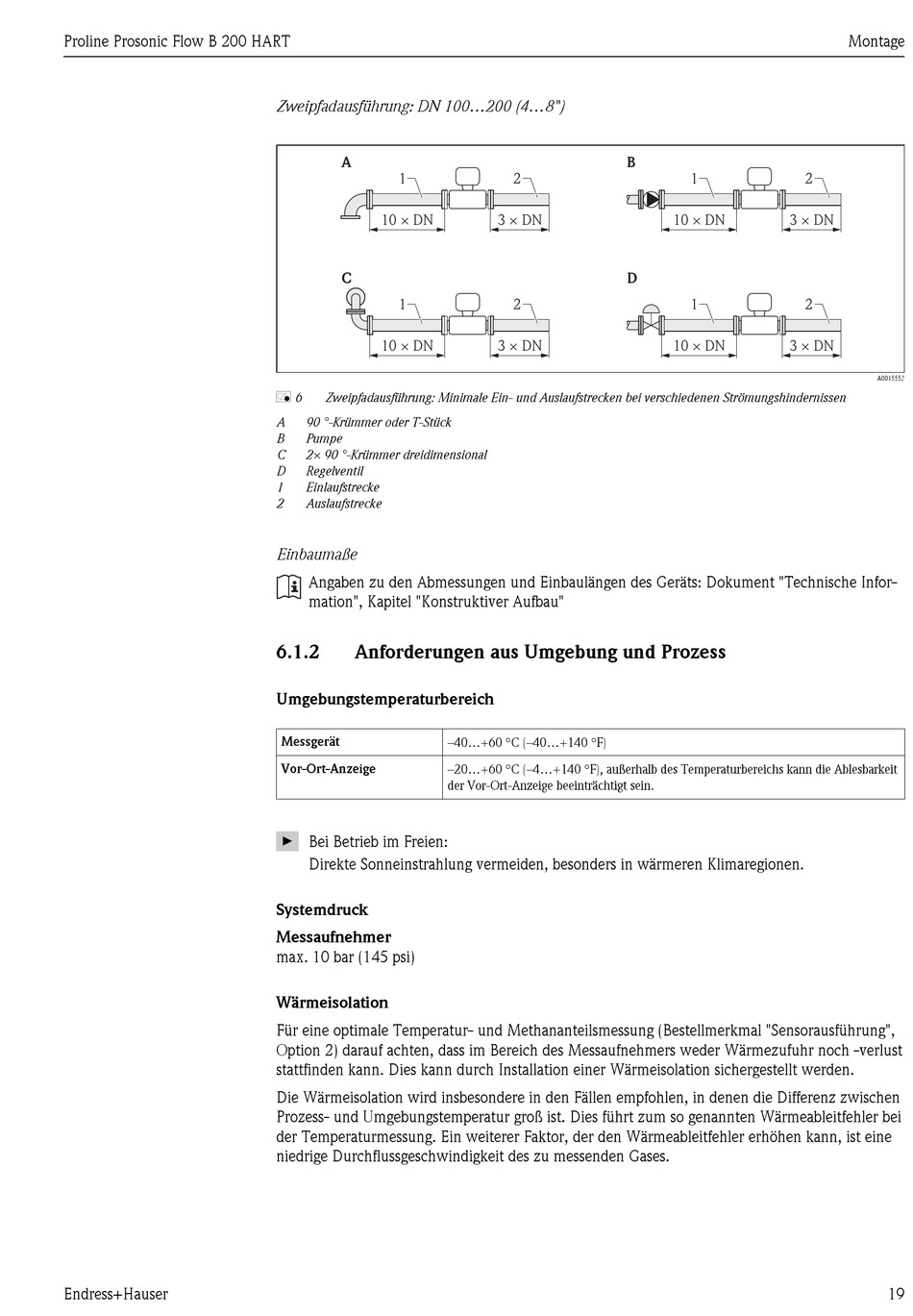

å 6 Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
A 90 °-Krümmer oder T-Stück
B Pumpe
C 2× 90 °-Krümmer dreidimensional
D Regelventil
1 Einlaufstrecke
2 Auslaufstrecke
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
6.1.2

Anforderungen aus Umgebung und Prozess

Umgebungstemperaturbereich

Messgerät –40...+60 °C (–40...+140 °F)
Vor-Ort-Anzeige –20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die Ablesbarkeit
der Vor-Ort-Anzeige beeinträchtigt sein.
Bei Betrieb im Freien:
►
Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
Systemdruck
Messaufnehmer
max. 10 bar (145 psi)
Wärmeisolation
Für eine optimale Temperatur- und Methananteilsmessung (Bestellmerkmal "Sensorausführung",
Option 2) darauf achten, dass im Bereich des Messaufnehmers weder Wärmezufuhr noch -verlust
stattfinden kann. Dies kann durch Installation einer Wärmeisolation sichergestellt werden.
Die Wärmeisolation wird insbesondere in den Fällen empfohlen, in denen die Differenz zwischen
Prozess- und Umgebungstemperatur groß ist. Dies führt zum so genannten Wärmeableitfehler bei
der Temperaturmessung. Ein weiterer Faktor, der den Wärmeableitfehler erhöhen kann, ist eine
niedrige Durchflussgeschwindigkeit des zu messenden Gases.
B
2
3 × DN
D
2
3 × DN
1 2
10 × DN 3 × DN
1 2
10 × DN 3 × DN
Montage
A0015553
19
