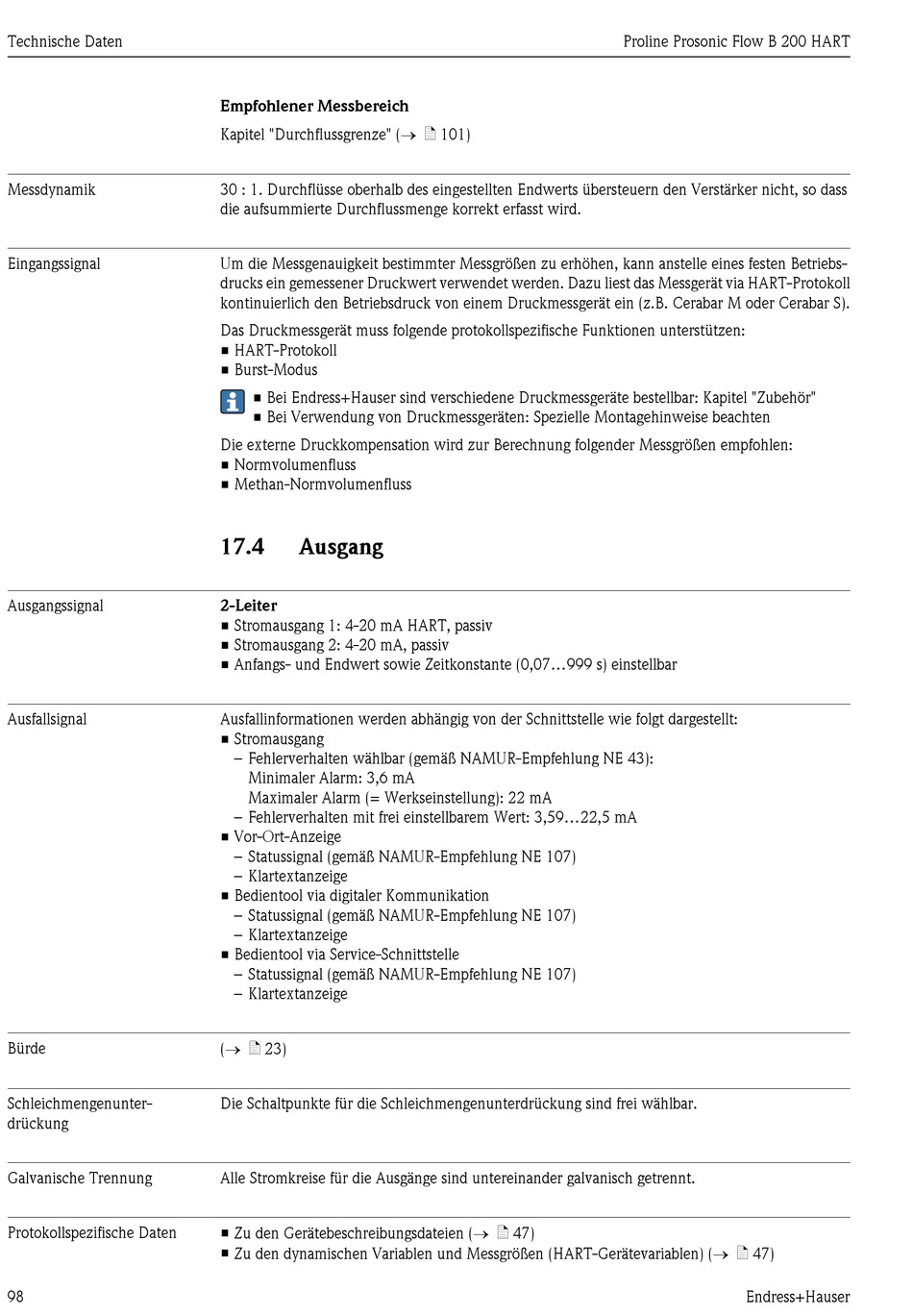

Technische Daten
Messdynamik
Eingangssignal
Ausgangssignal
Ausfallsignal
Bürde
Schleichmengenunter-
drückung
Galvanische Trennung
Protokollspezifische Daten
98
Empfohlener Messbereich
Kapitel "Durchflussgrenze" (® ä 101)
30 : 1. Durchflüsse oberhalb des eingestellten Endwerts übersteuern den Verstärker nicht, so dass
die aufsummierte Durchflussmenge korrekt erfasst wird.
Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen, kann anstelle eines festen Betriebs-
drucks ein gemessener Druckwert verwendet werden. Dazu liest das Messgerät via HART-Protokoll
kontinuierlich den Betriebsdruck von einem Druckmessgerät ein (z.B. Cerabar M oder Cerabar S).
Das Druckmessgerät muss folgende protokollspezifische Funktionen unterstützen:
• HART-Protokoll
• Burst-Modus
• Bei Endress+Hauser sind verschiedene Druckmessgeräte bestellbar: Kapitel "Zubehör"
• Bei Verwendung von Druckmessgeräten: Spezielle Montagehinweise beachten
Die externe Druckkompensation wird zur Berechnung folgender Messgrößen empfohlen:
• Normvolumenfluss
• Methan-Normvolumenfluss
17.4

Ausgang

2-Leiter
• Stromausgang 1: 4-20 mA HART, passiv
• Stromausgang 2: 4-20 mA, passiv
• Anfangs- und Endwert sowie Zeitkonstante (0,07...999 s) einstellbar
Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt:
• Stromausgang
– Fehlerverhalten wählbar (gemäß NAMUR-Empfehlung NE 43):
Minimaler Alarm: 3,6 mA
Maximaler Alarm (= Werkseinstellung): 22 mA
– Fehlerverhalten mit frei einstellbarem Wert: 3,59...22,5 mA
• Vor-Ort-Anzeige
– Statussignal (gemäß NAMUR-Empfehlung NE 107)
– Klartextanzeige
• Bedientool via digitaler Kommunikation
– Statussignal (gemäß NAMUR-Empfehlung NE 107)
– Klartextanzeige
• Bedientool via Service-Schnittstelle
– Statussignal (gemäß NAMUR-Empfehlung NE 107)
– Klartextanzeige
(® ä 23)
Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar.
Alle Stromkreise für die Ausgänge sind untereinander galvanisch getrennt.
• Zu den Gerätebeschreibungsdateien (® ä 47)
• Zu den dynamischen Variablen und Messgrößen (HART-Gerätevariablen) (® ä 47)
