ZONEN

Arbeitsmodus der Zonen

- NA Adr [600]: Zonen mit Kontakt Offen im Bereitschaftsmodus
- NC (falls weder die Adr [600] noch die Adr [601] benutzt wird: Zonen mit Kontakt
Geschlossen im Bereitschaftsmodus
- RLF Adr [601]: Zonen Abschlusswiderstand der Linie. Im Bereitschaftsmodus wird
die Schlaufe im Hinblick auf die Masse über einen 2K2W Widerstand geschlossen.
Falls die Schlaufe offen bleibt (NA) oder ein Kurzschluss (NC) eintritt, erfolgt eine
Auslösung.
Werte der Widerstände:
- 2K2Ω Ω Ω Ω Ω : Abschlusswiderstand am Linienende - (ROT-ROT-ROT)
- 4K7Ω Ω Ω Ω Ω : Doppelter Widerstand - (GELB-VIOLETT-ROT)
- 820Ω Ω Ω Ω Ω : Widerstand Sabotagemelder (GRAU-ROT-BRAUN)

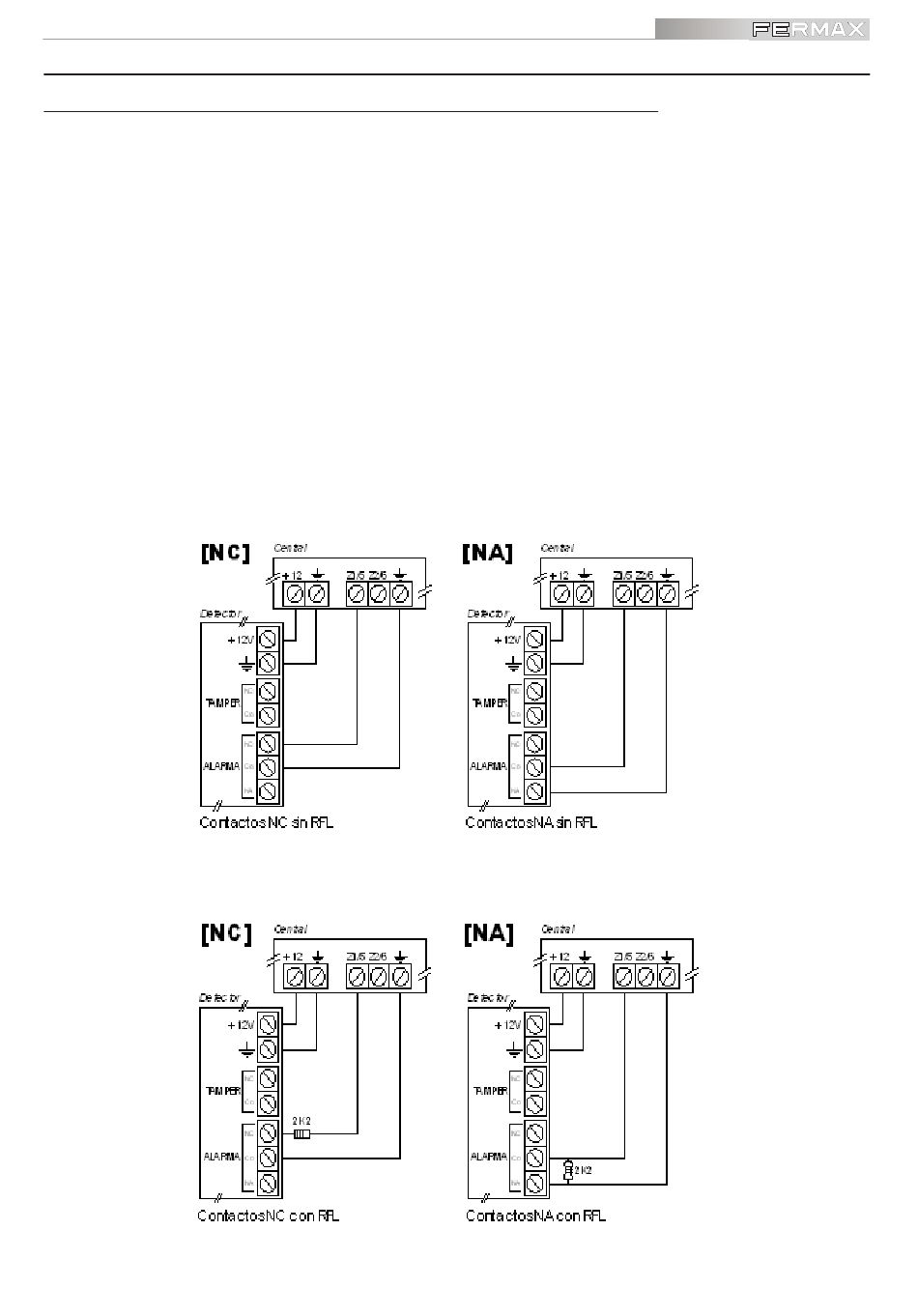

· Anschluss einfacher Kontakt: Anschluss der Zonen OHNE
Abschlusswiderstand am Linienende

- Anschluss der Zonen MIT Abschlusswiderstand am Linienende

Seite 58
