Satel INT-SF Kurze Installationsanleitung Seite 2

2

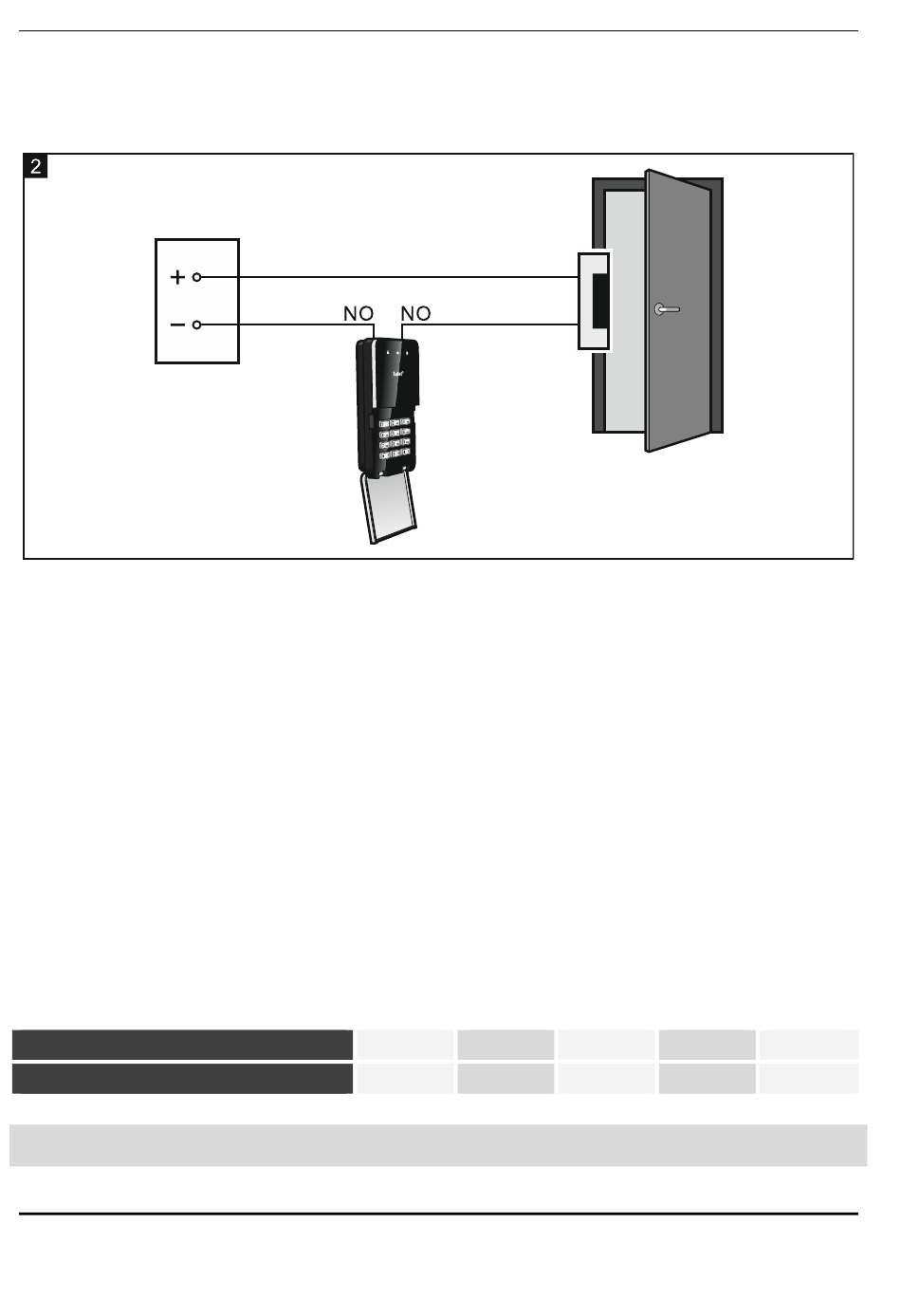

6. Soll die Tastatur einen elektromagnetischen Türschloss, eine Verriegelung oder einen
anderen Aktor steuern, schließen Sie dieses Gerät an die Klemmen NO wie in
Abbildung 2 an. Es wird nicht empfohlen, den Aktor aus derselben Quelle wie die Tastatur
zu speisen.
7. Wenn die Tastatur den Türzustand überwachen soll, schließen Sie den Türsensor an die
Klemmen IN und COM an. Falls die Tastatur den Türzustand nicht überwachen soll,
verbinden Sie die Klemme IN mit der Klemme COM der Tastatur oder bei der
Konfiguration der Tastatur programmieren Sie für den Parameter „Max. Türöffnungszeit"
den Wert 0.
8. Schließen Sie die Stromversorgungsleitungen an die Klemmen 12V und COM. Die
Tastatur kann direkt von der Alarmzentrale, von einem Erweiterungsmodul mit Netzteil
oder vom Netzteil gespeist werden.
9. Schließen Sie das Gehäuse und fixieren Sie es mit der Schraube.
10. Schalten Sie die Stromversorgung des Alarmsystems ein.
11. Rufen Sie in der Alarmzentrale die Funktion der Identifikation auf (siehe Anleitung für den
Errichter der Alarmzentrale). Die Tastatur wird als „INT-S/SK" identifiziert.
Adresseinstellung
Die Adresse stellen Sie mithilfe der DIP-Schalter auf der Elektronikplatine. Den Schaltern
sind Zahlenwerte zugewiesen. In der Position OFF ist es die 0. Die den Schaltern in der
Position ON zugewiesenen Zahlenwerte sind in der folgenden Tabelle aufgeführt.
Die Summe dieser Zahlen ist die eingestellte Adresse.
Schalter (Position ON)
Zahlenwert
Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden
SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN
INT-SF
1 2
1 2
Tel. +48 58 320 94 00
www.satel.eu
3 4
4 8
SATEL
5
16
