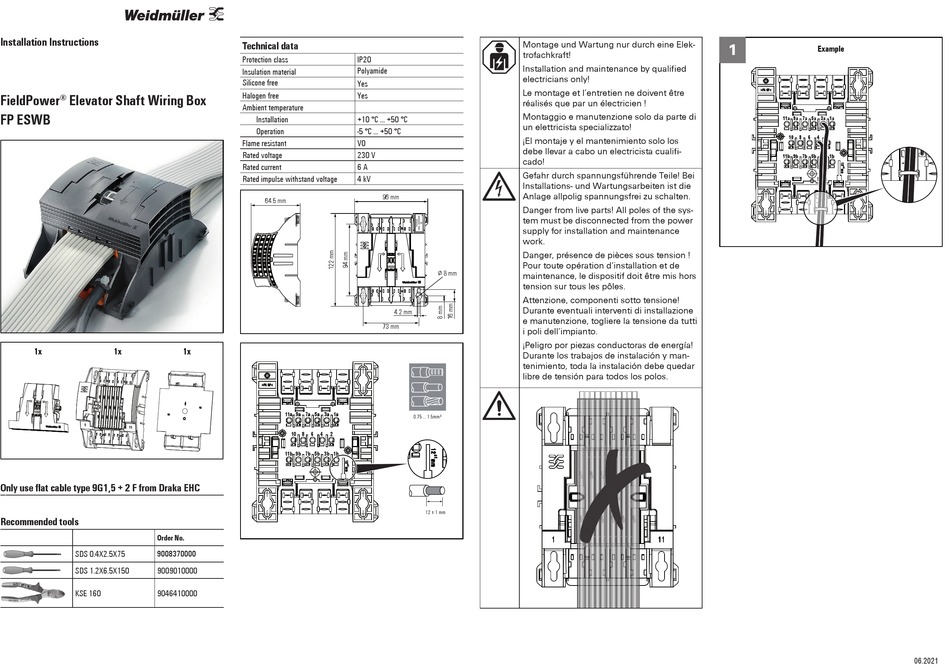

Weidmuller FieldPower Elevator FP ESWB Installationsanleitung

Installation Instructions
FieldPower Elevator Shaft Wiring Box
®
FP ESWB
1x 1x
Only use flat cable type 9G1,5 + 2 F from Draka EHC
Recommended tools
Order No.
SDS 0.4X2.5X75
9008370000
SDS 1.2X6.5X150 9009010000
KSE 160 9046410000
Technical data
Protection class IP20
Polyamide
Insulation material
Silicone free
Yes
Halogen free Yes
Ambient temperature
Installation +10 °C ... +50 °C
Operation -5 °C ... +50 °C
Flame resistant VO
Rated voltage 230 V
Rated current 6 A
Rated impulse withstand voltage 4 kV
64.5 mm
1x
11a 9a 7a 5a 3a 1a
10 8 6 4 2
11b 9b 7b 5b 3b 1b
Montage und Wartung nur durch eine Elek-
trofachkraft!
Installation and maintenance by qualified
electricians only!
Le montage et l'entretien ne doivent être
réalisés que par un électricien !
Montaggio e manutenzione solo da parte di
un elettricista specializzato!
¡El montaje y el mantenimiento solo los
debe llevar a cabo un electricista cualifi-
cado!
Gefahr durch spannungsführende Teile! Bei
Installations- und Wartungsarbeiten ist die
Anlage allpolig spannungsfrei zu schalten.
96 mm
Danger from live parts! All poles of the sys-
tem must be disconnected from the power
supply for installation and maintenance
work.
Danger, présence de pièces sous tension !
Pour toute opération d'installation et de
∅ 8 mm
maintenance, le dispositif doit être mis hors
tension sur tous les pôles.
Attenzione, componenti sotto tensione!
Durante eventuali interventi di installazione
4.2 mm
e manutenzione, togliere la tensione da tutti
73 mm
i poli dell'impianto.
¡Peligro por piezas conductoras de energía!
Durante los trabajos de instalación y man-
tenimiento, toda la instalación debe quedar
libre de tensión para todos los polos.
0.75 ... 1.5mm²
12 ± 1 mm
1
Example
11a 9a 7a 5a 3a 1a
10 8 6 4 2
11b 9b 7b 5b 3b 1b
06.2021
