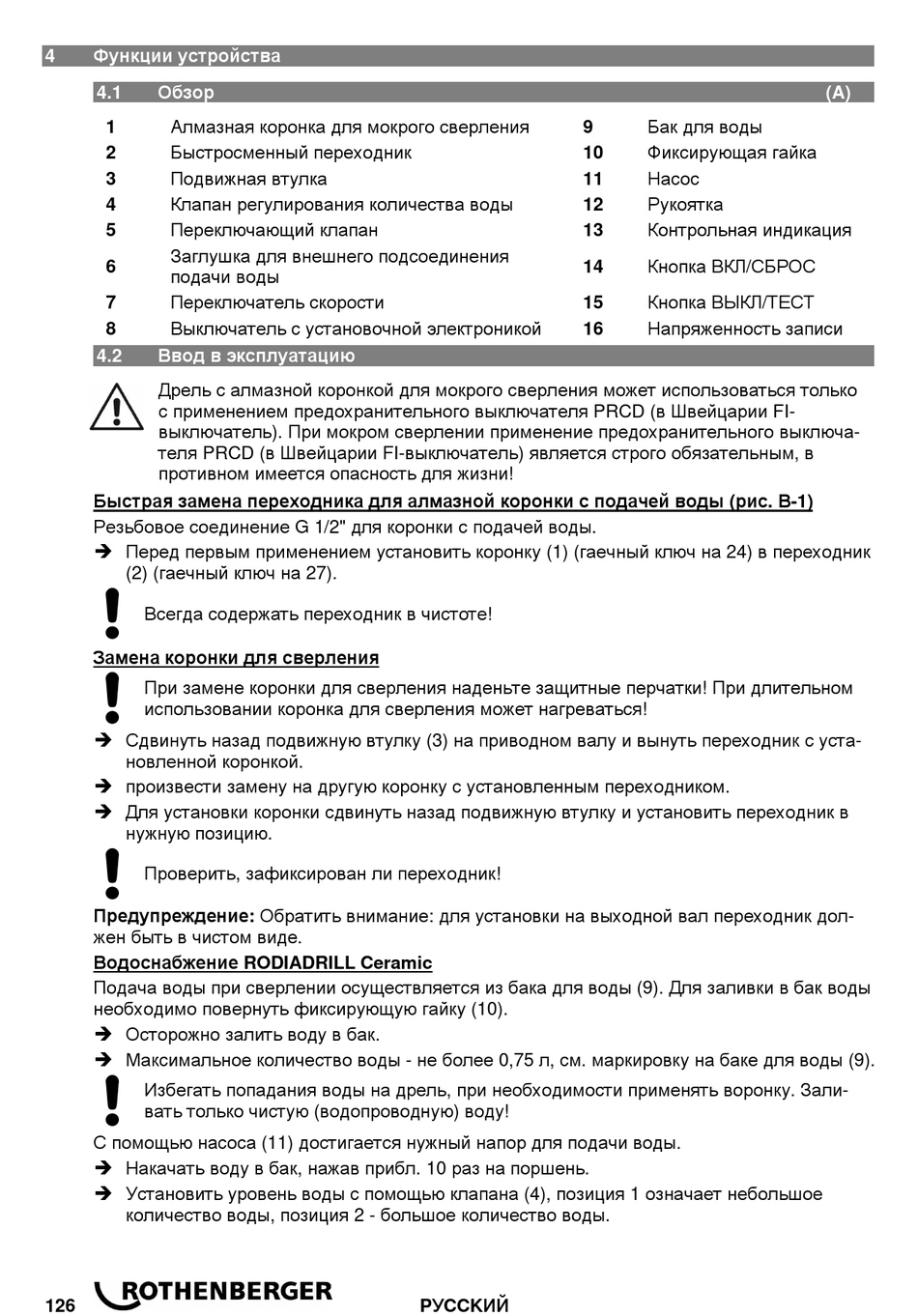

Функции устройства
4.1 Обзор
1 Алмазная коронка для мокрого сверления
2
Быстросменный переходник
3 Подвижная втулка
4 Клапан регулирования количества воды
5 Переключающий клапан
Заглушка для внешнего подсоединения
6
подачи воды
7 Переключатель скорости
8 Выключатель с установочной электроникой
4.2 Ввод в эксплуатацию
Дрель с алмазной коронкой для мокрого сверления может использоваться только
с применением предохранительного выключателя PRCD (в Швейцарии FI-
выключатель). При мокром сверлении применение предохранительного выключа-
теля PRCD (в Швейцарии FI-выключатель) является строго обязательным, в
противном имеется опасность для жизни!
Быстрая замена переходника для алмазной коронки с подачей воды (рис. В-1)
Резьбовое соединение G 1/2" для коронки с подачей воды.
 Перед первым применением установить коронку (1) (гаечный ключ на 24) в переходник
(2) (гаечный ключ на 27).
Всегда содержать переходник в чистоте!
Замена коронки для сверления
При замене коронки для сверления наденьте защитные перчатки! При длительном
использовании коронка для сверления может нагреваться!
 Сдвинуть назад подвижную втулку (3) на приводном валу и вынуть переходник с уста-
новленной коронкой.
 произвести замену на другую коронку с установленным переходником.
 Для установки коронки сдвинуть назад подвижную втулку и установить переходник в
нужную позицию.
Проверить, зафиксирован ли переходник!
Предупреждение: Обратить внимание: для установки на выходной вал переходник дол-
жен быть в чистом виде.
Водоснабжение RODIADRILL Ceramic
Подача воды при сверлении осуществляется из бака для воды (9). Для заливки в бак воды
необходимо повернуть фиксирующую гайку (10).
 Осторожно залить воду в бак.
 Максимальное количество воды - не более 0,75 л, см. маркировку на баке для воды (9).
Избегать попадания воды на дрель, при необходимости применять воронку. Зали-
вать только чистую (водопроводную) воду!
С помощью насоса (11) достигается нужный напор для подачи воды.
 Накачать воду в бак, нажав прибл. 10 раз на поршень.
 Установить уровень воды с помощью клапана (4), позиция 1 означает небольшое
количество воды, позиция 2 - большое количество воды.
126
9
10
11
12
13
14
15
16
PУCCKИЙ
Бак для воды
Фиксирующая гайка
Насос
Рукоятка
Контрольная индикация
Кнопка ВКЛ/СБРОС
Кнопка ВЫКЛ/ТЕСТ
Напряженность записи
(A)
