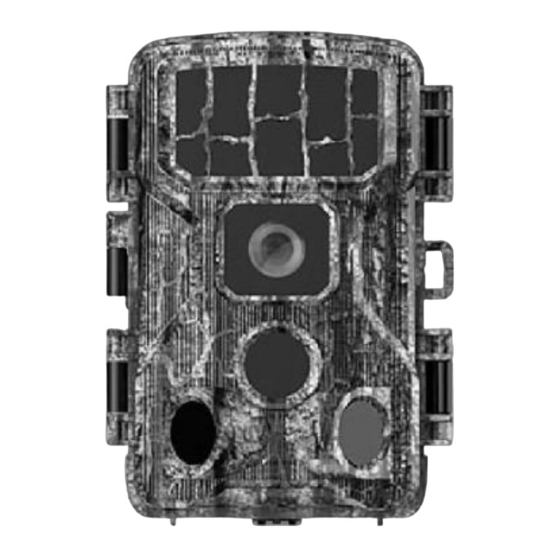

VisorTech WK.630.app Bedienungsanleitung
4k-wildkamera mit wifi, bluetooth, app, nachtsicht, pir, 20 mp, ip65
Verwandte Anleitungen für VisorTech WK.630.app
Inhaltszusammenfassung für VisorTech WK.630.app

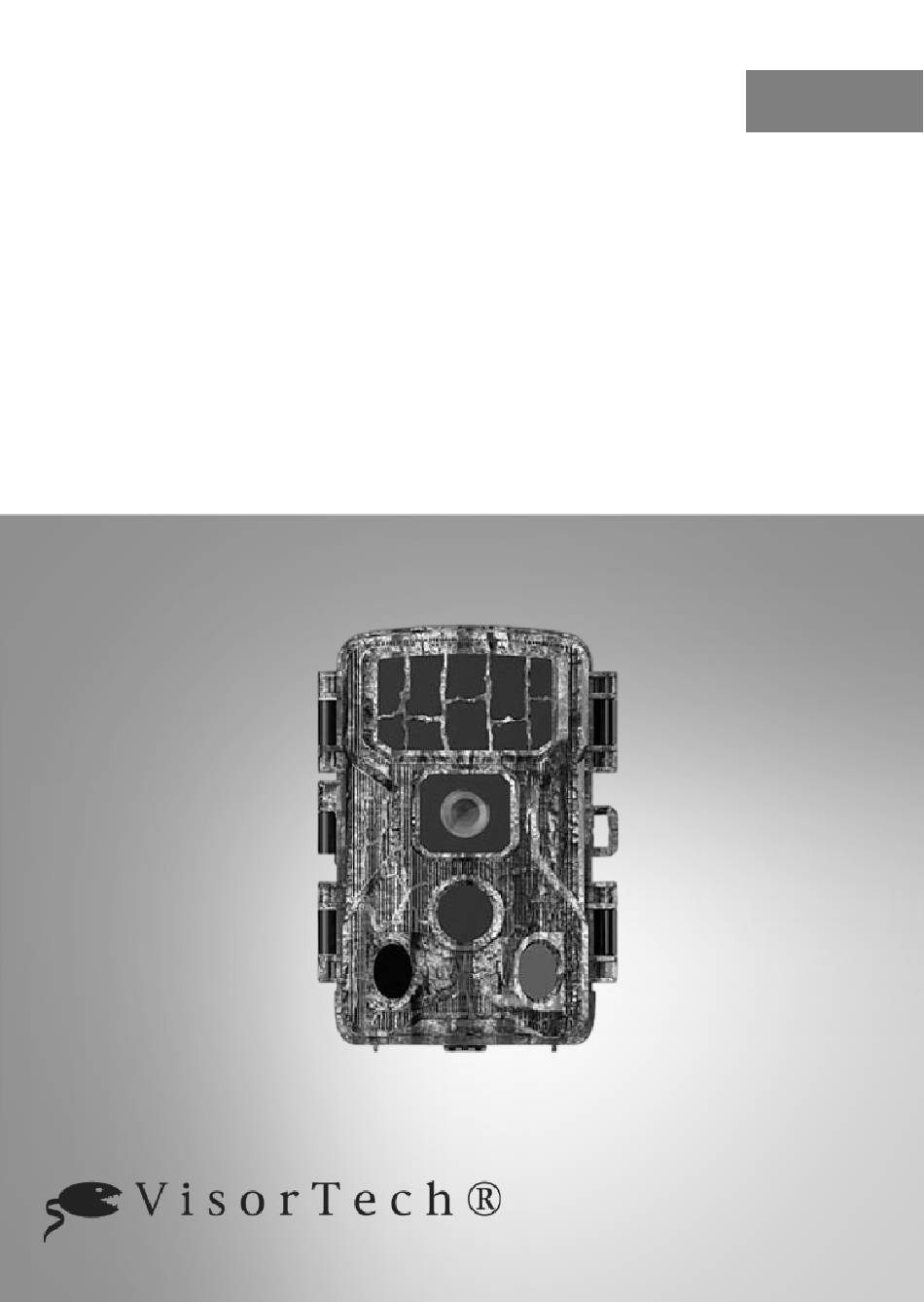

- Seite 1 4K-Wildkamera WK.630.app mit WiFi, Bluetooth, App, Nachtsicht, PIR, 20 MP, IP65 Bedienungsanleitung ZX-7162-675...
-
Seite 2: Inhaltsverzeichnis
2. Speicherkarte einsetzen ..........15 3. Montage..............16 4. Haltegurt ..............16 5. Baumhalterung ............17 6. Position der Kamera überprüfen......... 17 7. Datum und Uhrzeit einstellen ........18 8. App installieren ............19 Verwendung ..............19 VisorTech – www.visor-tech.de... - Seite 3 9. Wildkamera mit Smartphone verbinden ..... 25 10. Wildkamera an TV anschließen........ 25 11. Wildkamera an PC anschließen ....... 26 App ..................27 Reinigung und Pflege ............27 Problemlösungen............. 28 Technische Daten ............33 GPL-Lizenztext ............... 35 VisorTech – www.visor-tech.de...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.visor-tech.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. VisorTech – www.visor-tech.de...
-
Seite 5: Ihr Neues Produkt
• 8x Batterien Typ AA • 1x microSD-Karte (max. 32 GB) Empfohlene App Zum Betrieb benötigen Sie eine App, die eine Verbindung zwischen Ihrer Wildkamera und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die Gratis-App „Hunting 4K“. VisorTech – www.visor-tech.de... - Seite 6 Optionales Zubehör • ZX-7048: Solarpanel VisorTech – www.visor-tech.de...
-
Seite 7: Wichtige Hinweise Zu Beginn
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. VisorTech – www.visor-tech.de... -
Seite 8: Wichtige Hinweise Zu Batterien Und Deren Entsorgung
Achtung Explosionsgefahr! • Verwenden Sie immer Batterien desselben Typs zusammen und ersetzen Sie immer alle Batterien im Gerät zur selben Zeit! • Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen. VisorTech – www.visor-tech.de... -
Seite 9: Wichtige Hinweise Zur Entsorgung
Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. VisorTech – www.visor-tech.de... -
Seite 10: Konformitätserklärung
ZX-7162-675 in Übereinstimmung mit der KE: RoHS- Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-7162 ein. VisorTech – www.visor-tech.de... -
Seite 11: Produktdetails
Produktdetails 1. Seitlicher PIR-Sensor 2. Haupt-PIR-Sensor 3. Kameralinse 4. IR-LEDs VisorTech – www.visor-tech.de... - Seite 12 6. RIGHT-Taste 7. MENU-Taste 8. Lautsprecher 9. SHOT-Taste 10. OK-Taste 11. REPLAY-Taste 12. ON/SETUP/OFF-Regler 13. USB-Anschluss 14. AV-Anschluss 15. microSD-Karten-Slot 16. DOWN-Taste 17. LEFT-Taste 18. UP-Taste VisorTech – www.visor-tech.de...
-
Seite 13: Funktionen Der Tasten
Funktionen der Tasten ON: Kamera einschalten. SETUP: Kamera-Einstellungen ON/SETUP/OFF vornehmen. OFF: Kamera ausschalten. Das Menü erscheint. MENU Taste drücken, um zurück in die Einstellungen zu gelangen. hoch DOWN runter LEFT links RIGHT rechts SHOT Video/Foto aufnehmen VisorTech – www.visor-tech.de... - Seite 14 REPLAY Videos/Bilder ansehen. Einstellung bestätigen/speichern. VisorTech – www.visor-tech.de...
-
Seite 15: Inbetriebnahme
Formatieren alle Daten auf der Karte gelöscht werden. 2. Schieben Sie den ON/SETUP/OFF-Regler auf die Position OFF. 3. Stecken Sie die microSD-Karte in den microSD-Karten- Slot. Ein leichter Federwiderstand muss überwunden werden, bis die Karte einrastet. 4. Klappen Sie die Wildkamera zu. VisorTech – www.visor-tech.de... -
Seite 16: Montage
1. Fädeln Sie den Gurt durch die Öffnungen der Halterung auf der Rückseite der Wildkamera. 2. Legen Sie die Wildkamera am Montage-Ort an und führen Sie den Gurt um das Objekt herum. 3. Zurren Sie den Gurt fest. Überprüfen Sie den sicheren Halt der Wildkamera. VisorTech – www.visor-tech.de... -
Seite 17: Baumhalterung
Imbusschraube den gewünschten Winkel der Wildkamera ein und überprüfen Sie, ob diese einen guten Halt hat. 6. Position der Kamera überprüfen Im SETUP-Modus können Sie überprüfen, ob Ihre Wildkamera so positioniert ist, dass sich bewegende Objekte von den Sensoren erkannt werden. VisorTech – www.visor-tech.de... -
Seite 18: Datum Und Uhrzeit Einstellen
Um Jahr, Monat und Tag zu ändern, drücken Sie die UP- oder DOWN-Taste. 5. Drücken Sie die OK-Taste, wenn Sie fertig mit den Einstellungen sind. 6. Wenn Sie nun zum Menü zurückkehren möchten, drücken Sie die MENU-Taste. VisorTech – www.visor-tech.de... -
Seite 19: App Installieren
Position ON schieben. HINWEIS: Einstellungen können nur im Setup-Modus (SETUP) vorgenommen werden. 3. Setup-Modus (SETUP) In diesem Modus können Einstellungen vorgenommen werden. Aktivieren Sie diesen Betriebs-Modus, indem Sie den ON/SETUP/OFF-Regler auf die Position SETUP schieben. VisorTech – www.visor-tech.de... -
Seite 20: Nacht-Modus
6. Sie können während der Wiedergabe vorspulen, indem Sie UP drücken. 7. Drücken Sie REPLAY, um die aktuelle Wiedergabe zu beenden. 6. Aufnahmen löschen 1. Drücken Sie im SETUP-Modus die REPLAY-Taste. 2. Drücken Sie die MENU-Taste, um die Optionen Löschen/Schützen aufzurufen. VisorTech – www.visor-tech.de... -
Seite 21: Aufnahmen Schützen
3. Wählen Sie den gewünschten Menü-Punkt aus. 4. Nehmen Sie die gewünschten Einstellungen vor. 5. Speichern Sie die Eingabe mit der OK-Taste. Folgende Einstellungen können Sie vornehmen: Stellen Sie den gewünschten Modus Aufnahme-Modus ein (nur Foto/nur Video/Foto & Video). VisorTech – www.visor-tech.de... - Seite 22 Bewegungsalarmen liegen muss, damit eine Aufnahme erstellt Sensorintervall wird. Je kürzer das Intervall, desto häufiger werden Aufnahmen erstellt und desto mehr Strom wird verbraucht. Seitliche PIR- Stellen Sie die seitlichen PIR- Sensoren Sensoren ein oder aus. VisorTech – www.visor-tech.de...
- Seite 23 Legen Sie das WiFi-Passwort für WiFi-Passwort die Wildkamera fest. Stellen Sie ein, dass sich das WiFi aus WiFi nach einer bestimmten Zeit automatisch ausschaltet. Schalten Sie die Überwachung Timer-Einstellung ein oder aus und legen Sie den Überwachungszeitraum fest. VisorTech – www.visor-tech.de...
- Seite 24 Schalten Sie den Passwort- Passwort Schutz ein oder aus oder legen Sie ein Passwort fest. Formatieren Sie Ihre microSD- Karte. Dadurch werden all Ihre Daten auf der microSD-Karte Format gelöscht. Stellen Sie sicher, dass die Daten vorab extern gespeichert wurden. VisorTech – www.visor-tech.de...
-
Seite 25: Wildkamera Mit Smartphone Verbinden
• Drücken Sie im SETUP-Modus 3 Sekunden lang die UP- Taste, um das WLAN der Wildkamera automatisch einzuschalten 10. Wildkamera an TV anschließen Die Wildkamera kann Videos und Bilder an ein externes Gerät übertragen. 1. Schalten Sie das externe Gerät (TV) ein. VisorTech – www.visor-tech.de... -
Seite 26: Wildkamera An Pc Anschließen
3. Wenn die Wildkamera mit dem PC verbunden ist, können Sie die Dateien von der Speicherkarte auf den PC kopieren. HINWEIS: Ziehen Sie das Kabel während der Übertragung der Dateien nicht ab, damit diese nicht verloren gehen. VisorTech – www.visor-tech.de... -
Seite 27: App
Wasser, um die Wildkamera von Schmutz zu befreien. Benutzen Sie bitte keine aggressiven Reinigungsmittel. • Tupfen Sie die Wildkamera nach der Reinigung mit einem trockenen Tuch sanft ab und lassen Sie sie an der Luft trocknen. VisorTech – www.visor-tech.de... -
Seite 28: Problemlösungen
Sie Ihren Händler. Plötzlicher Absturz • Die Stromversorgung ist zu niedrig. Legen Sie neue Batterien ein. Die Nacht-Fotos/-Videos sind dunkel • Niedrige Energie. Die IR-Lichter können nicht arbeiten. Legen Sie neue Batterien ein oder nutzen Sie ein geeignetes Netzteil. VisorTech – www.visor-tech.de... - Seite 29 Geräten ist möglicherweise die Ursache. Trennen Sie die Kamera von der Verbindung und setzen Sie sie auf Werkseinstellungen zurück. Verbinden Sie die Kamera anschließend mit einem anderen Gerät. • Eine Taste funktioniert nicht. überprüfen Sie alle Tasten VisorTech – www.visor-tech.de...
- Seite 30 Eindringen von Wasser oder beschlagene Stellen • Der Dichtungsring ist rausgefallen oder ein Fremdkörper verhindert ein Schließen des Dichtungsrings. Überprüfen Sie den Dichtungsring. • Die Klinken sind nicht dicht verschlossen. Stellen Sie sicher, dass alle Klinken dicht verschlossen sind. VisorTech – www.visor-tech.de...
- Seite 31 Sie sofort Ihr Passwort in ein neues Passwort. Ist das Universal-Passwort ungültig, kontaktieren Sie Ihren Händler. Die Kamera funktioniert nicht normal bei Nutzung des Kabels • Schlechte Verbindung. überprüfen Sie die Verbindung zwischen Kamera und Kabel und Kabel und Strom. VisorTech – www.visor-tech.de...
- Seite 32 Probleme auf. Nutzen Sie geeignete Batterien. Nutzen Sie eine geeignete SD-Karte und formatieren Sie diese vor der Verwendung. Setzen Sie die Kamera auf die Standardeinstellungen zurück und starten Sie diese neu. • Treten die Probleme weiterhin auf, kontaktieren Sie Ihren Händler. VisorTech – www.visor-tech.de...
-
Seite 33: Technische Daten
Bis zu 8 Monate Farb-Display 2,4“, 6,1 cm Bluetooth WiFi CMOS-Bild-Sensor Bildwinkel: 98°, Brennweite: Kamera-Linse 3,93 mm, Blende: f/1,6 Beriebs-Modi Foto/Video/Foto und Video IR-LEDs Reichweite 20 m PIR-Sensoren Erfassungswinkel 120° Auslösezeit 0,4 s Serien-Aufnahme 1 - 3 Bilder VisorTech – www.visor-tech.de... - Seite 34 5 - 180 s Aufnahme-Format JPEG/AVI USB-Buchse Anschlüsse 6-V-Netzteil-Buchse SD-Karte Bis zu 32 GB Deutsch, Englisch, Französisch, Italienisch, Sprachen Spanisch, Portugiesisch, Japanisch, Niederländisch und Dänisch Schutzart IP65 Polarität Maße 133 x 80 x 52 mm Gewicht 272 g VisorTech – www.visor-tech.de...
-
Seite 35: Gpl-Lizenztext
To protect your rights, we need to make restrictions that forbid anyone to deny you these rights or to ask you to surrender the rights. These restrictions translate to certain responsibilities for you if you distribute copies of the software, or if you modify it. VisorTech – www.visor-tech.de... - Seite 40 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 9.12.2021 – MF//TS VisorTech – www.visor-tech.de...
