Emerson XEV12D Installations- Und Bedienungsanweisung

XEV12D
REGELUNG VON PULSMODULIERTEN (AUF/ZU)
ELEKTRONISCHEN EXPANSIONSVENTILEN
INHALT
1. allgemeine hinweise __________________________________________________ 1
2. ALLGEMEINE BESCHREIBUNG ________________________________________ 1
3. Regelung ___________________________________________________________ 1
4. Frontbedienung ______________________________________________________ 1
5. tasten - funktionen ____________________________________________________ 2
6. Parameter __________________________________________________________ 2
7. Digitale eingänge _____________________________________________________ 3
8. elektrische anschlüsse ________________________________________________ 3
9. RS485 serielle anbindung ______________________________________________ 3
10. programmierung via HOT-KEY __________________________________________ 3
11. MELDUNGEN _______________________________________________________ 3
12. Technische daten ____________________________________________________ 4
13. ANSCHLÜSSE ______________________________________________________ 4
14. WERKSVORGABEN __________________________________________________ 4
15. BEISPIELE _________________________________________________________ 5

1. ALLGEMEINE HINWEISE

1.1 BITTE VOR DEM ANSCHLUSS LESEN
 Das Handbuch wurde so gestaltet, so dass eine einfache und schnelle Hilfe gewährleistet ist.

Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen
eingesetzt werden.

Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.

Dixell Srl behält sich das Recht vor, die Zusammensetzung der eigenen Produkte ohne Benachrichtigung
des Kunden zu ändern, wobei in jeden Fall die identische und unveränderte Zweckmäßigkeit dieser
hantiert wird.
1.2 SICHERHEITSHINWEISE

Vor dem Anschluss des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.

Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und
Temperatur-Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht
auszuschliessen.
 Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korrekten Anschluss überprüfen.

Nie das Gerät ohne Gehäuse betreiben.

Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.

Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).

Bitte beachten Sie, daß alle Fühler mit genügend großem Abstand zu spannungsführenden Leitungen
installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das Gerät vor
Spannungseinstreuungen über die Fühler-Eingänge geschützt.
 Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-Schaltung
von RC-Gliedern (FT1).


2. ALLGEMEINE BESCHREIBUNG

Das XEV12D - Modul steuert Pulsmodulierende Expansionsventile
(AUF/ZU) zur Regelung der Überhitzung SH (superheat) des Kühlmittels,
gemessen am Verdampferaustritt.
Leistungssteigerung der Kühlanlage. Der Regelalgorithmus beruht auf
langjährige Erfahrung. Die
experimentell in verschiednen, reellen Applikationen von Dixell ermittelt.
Somit sind nur geringe
kundenspezifischen Anwendungen erforderlich. Die XEV12D - Module
sind mit zwei Fühler-Eingänge versehen. Für die Drucksonde PP12 mit
4÷20mA und konfiugrierbar für den Temperatur-Fühler Pt1000/NTC. In
grösseren Kühlapplikationen mit mehreren Expansionsventilen reicht es,
wenn 1 XEV12D den Saugdruck
Expansionsventile gleich ist. Damit alle anderen XEV12D den Druckwert
mitgeteilt bekommen, werden diese über 2-Leiter LAN miteinander
verdrahtet. Es gibt zwei konfigurierbare Eingänge, einer wird zwingend
für die Kühlanforderung benötigt. Der zweite digitale Eingang ist nicht
zwingend erforderlich. Kann beispielsweise zur Signalisierung, Abtauung
ist gerade aktiv, verwendet
Betriebszustand an und kann zur Visualisierung von SH, Prozentanzeige
oder Messwerte, verwendet werden. Zur
weiteres Gerät nötig.
Aufzeichnungssysteme ist standardmässig integriert.

3. REGELUNG

Die Überhitzung wird nur bei Kühlanforderung geregelt. In nachstehender
Abbildung wird das Regelprinzip erläutert:
1595019000 XEV12D DE r1.2 23.03.2015
Zur Optimierung
Parameter-Voreinstellungen
Parameter-Anpassungen
misst, da dieser
werden. Das Display
Programmierung ist kein
Die RS485-Schnittstelle
Über PI-Steuerung wird der Öffnungsgrad bestimmt. Der Öffnungsgrad
ergibt sich aus Periodendauer CyP und tatsächlicher Öffnungsdauer,
während der Zeit CyP (i.R. 6s). Das Verdichter-Signal wird im Beispiel auf
den 2. digitalen Kontakt aufgelegt. Dafür ist das XEV12D-Relais (Klemme
4-6) für die eigentliche Ansteuerung des Verdichters vorgesehen.
Dadurch ergeben sich die Prozentzahlen, wie im Beispiel gezeigt: 65%
und 30%. Bei
während einer Periode geöffnet.
3.1 KÄLTEMITTEL-EINSPRITZUNG
Nachstehende Abbildung demonstriert die Arbeitsweise der Kältemittel-
Einspritzung. Angenommen der Überhitzungsgrad nach dem Verdampfer
bleibt innhalb dSH und das Ventil steigert den Öffnungsgrad
kontinuierlich.
Öffnungsgrad zu gross war, grösser als der zuvor vergegebene Delta-
Öffnungsgrad dOP (delta OPening), wird eine Alarm-Meldung erzeugt.
Es gibt dann ein Kältemittel-Problem. Die Arbeitsweise des Ventils
während dieser Zeit kann vom Anwender bestimmt werden: Par. inb
(injection behaviour) Ventil komplett schliessen (inb=cL) oder Normal-
Regelung fortsetzen.
und
wurden
für die
für alle

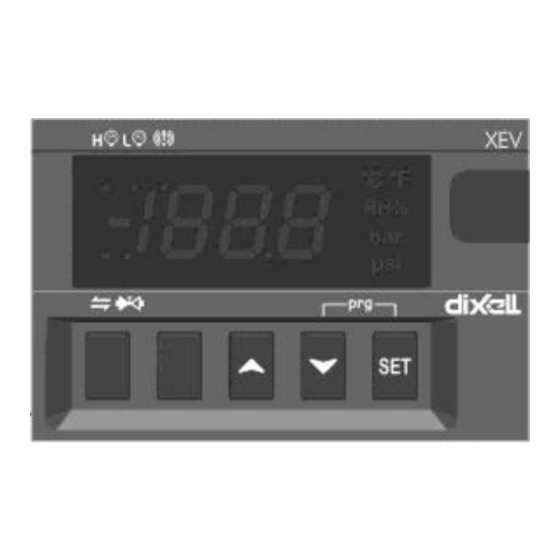

4. FRONTBEDIENUNG

zeigt den
für XWEB-
XEV12D
CyP=6sec und Öffnungsgrad 50%, ist das Ventil 3s
Wenn nun länger als
XEV12D
ind (injection delay) der
Anzeige und Änderung des
Sollwerts. Während der
Programmierung Parameter-
Anwahl und Bestätigung
einer Vorgabe.
Durch die Parameterliste
scrollen. Während der
Programmierung Vorgabe-
werte erhöhen.
Durch die Parameterliste
scrollen. Während der
Programmierung Vorgabe-
werte senken.
