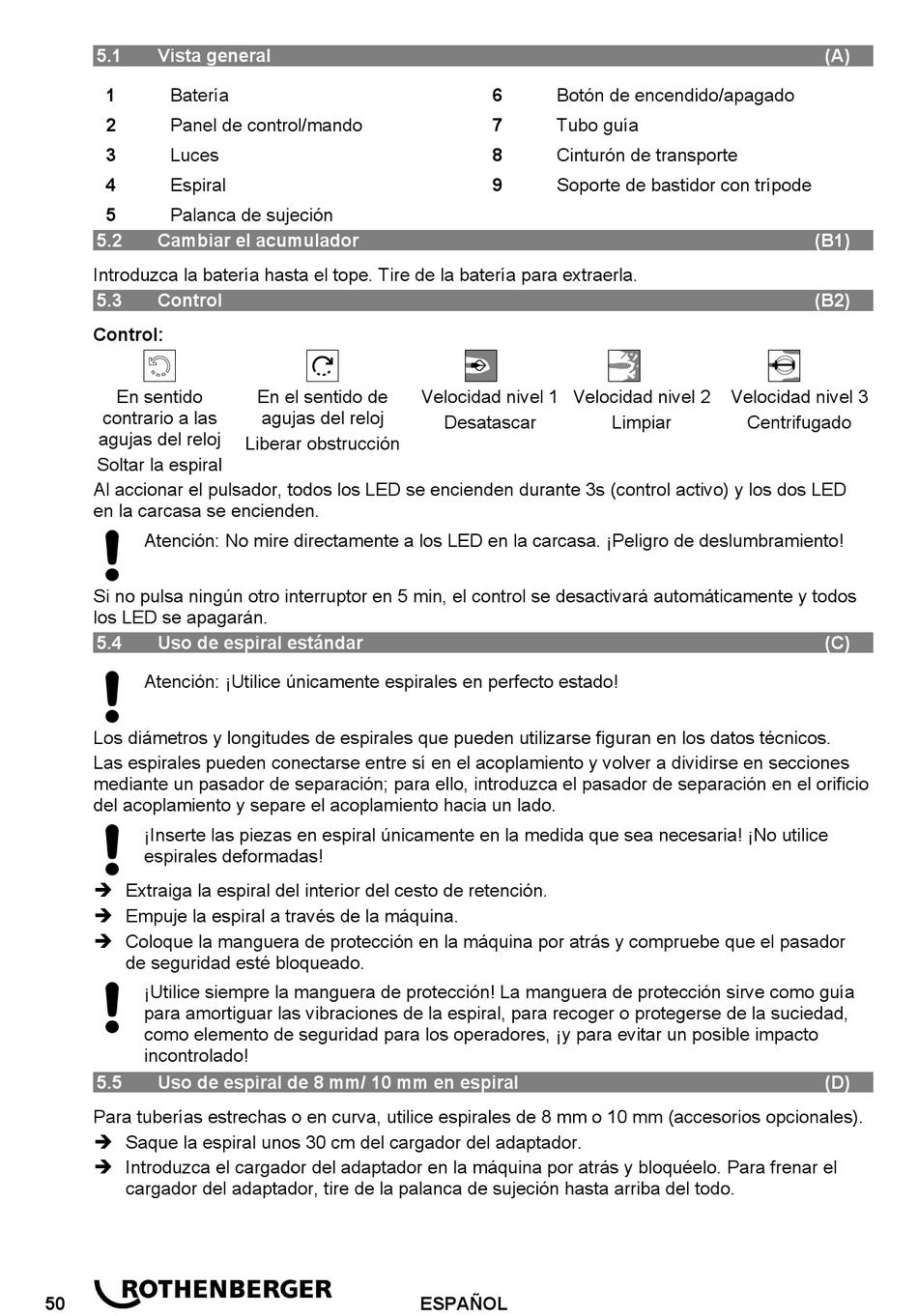

5.1 Vista general
1 Batería
2 Panel de control/mando
Luces
3
Espiral
4
Palanca de sujeción
5
5.2 Cambiar el acumulador
Introduzca la batería hasta el tope. Tire de la batería para extraerla.
5.3 Control
Control:
En sentido
contrario a las
agujas del reloj
Soltar la espiral
Al accionar el pulsador, todos los LED se encienden durante 3s (control activo) y los dos LED
en la carcasa se encienden.
Atención: No mire directamente a los LED en la carcasa. ¡Peligro de deslumbramiento!
Si no pulsa ningún otro interruptor en 5 min, el control se desactivará automáticamente y todos
los LED se apagarán.
5.4 Uso de espiral estándar
Atención: ¡Utilice únicamente espirales en perfecto estado!
Los diámetros y longitudes de espirales que pueden utilizarse figuran en los datos técnicos.
Las espirales pueden conectarse entre sí en el acoplamiento y volver a dividirse en secciones
mediante un pasador de separación; para ello, introduzca el pasador de separación en el orificio
del acoplamiento y separe el acoplamiento hacia un lado.
¡Inserte las piezas en espiral únicamente en la medida que sea necesaria! ¡No utilice
espirales deformadas!
 Extraiga la espiral del interior del cesto de retención.
 Empuje la espiral a través de la máquina.
 Coloque la manguera de protección en la máquina por atrás y compruebe que el pasador
de seguridad esté bloqueado.
¡Utilice siempre la manguera de protección! La manguera de protección sirve como guía
para amortiguar las vibraciones de la espiral, para recoger o protegerse de la suciedad,
como elemento de seguridad para los operadores, ¡y para evitar un posible impacto
incontrolado!
5.5 Uso de espiral de 8 mm/ 10 mm en espiral
Para tuberías estrechas o en curva, utilice espirales de 8 mm o 10 mm (accesorios opcionales).
 Saque la espiral unos 30 cm del cargador del adaptador.
 Introduzca el cargador del adaptador en la máquina por atrás y bloquéelo. Para frenar el
cargador del adaptador, tire de la palanca de sujeción hasta arriba del todo.
50
En el sentido de
agujas del reloj
Liberar obstrucción
6 Botón de encendido/apagado
7 Tubo guía
Cinturón de transporte
8
Soporte de bastidor con trípode
9
Velocidad nivel 1 Velocidad nivel 2
Desatascar
ESPAÑOL
Velocidad nivel 3
Limpiar Centrifugado
(A)
(B1)
(B2)
(C)
(D)
