EINLERNEN
Vor dem Einlernen sicherstellen, daß:
- Glasflächen in der Nähe der Tür bedeckt wurden
- die Türsteuerung vollständig konfiguriert wurde
- die Tür geschlossen ist (den Service-Modus einschalten falls notwendig, siehe oben).
- die Türsteuerung mit beiden Relais verkabelt sind und auf diese reagiert
- das Haupt-Neben-Kabel zwischen beiden Modulen verkabelt sind
- das Erfassungsfeld frei von starkem Regen, Nebel, Schneefall und sonstigen beweglichen Objekten oder Personen ist.

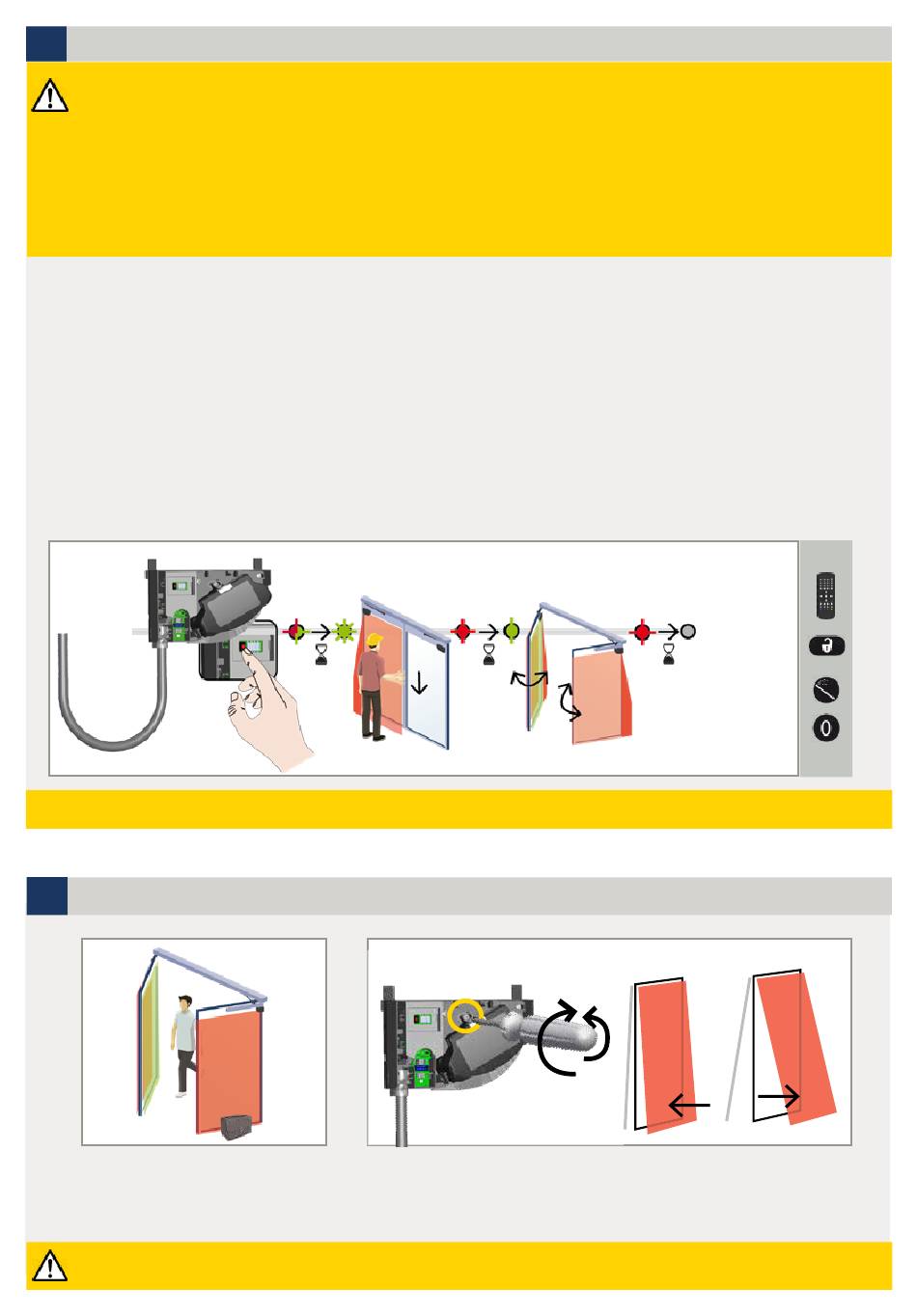

1. Um das Einlernen zu starten, drücken Sie kurz den Drucktaster des Haupt*-Moduls. Die LED blinkt zunächst rot-
grün. Wird der Sensor an einer Doppeldrehflügeltür installiert, muss dies für das zweite Haupt-Modul ebenfalls
durchgeführt werden.
2. Warten Sie ab bis die Haupts LED grün blinkt. Stellen Sie sich vor die Tür und strecken Sie Ihren Arm aus.
Bewegen Sie Ihren Arm entlang der Schließkante von oben nach unten, um die Grenze des Erfassungsbereichs
festzulegen. Während die Breite der Türflügel berechnet wird, blinkt die LED rot.
3. Wenn die Haupts LED wieder grün blinkt, lösen Sie eine Öffnung der Tür aus, damit der Sensor seine
Umgebung einlernen kann (wenn das Öffnungsrelais an die Türsteuerung angeschlossen wurde). Achten Sie
darauf, sich außerhalb des Erfassungsbereichs aufzuhalten (min. 2 m). Wenn sich die Tür nicht selbst
öffnet, können Sie eine Türöffnung aktivieren. Während des Schließens der Tür blinkt die LED rot.
4. Sobald die Tür wieder vollständig geschlossen und die LED aus ist, ist das Einlernen abgeschlossen.
* Ein Einlernen auf dem Haupt konfiguriert sowohl den Haupt als auch den Neben. Ein Einlernen auf dem Neben konfiguriert nur
den Neben. Falls Haupt und Neben-Modul auf verschiedenem Abstand der Türkante montiert sind, ein Einlernen zuerst auf dem
Haupt und dann auf dem Neben starten.
1.
Starten Sie ein neues Einlernen, wenn die Sensorposition geändert oder neue Objekte in der Erkennungszone hinzugefügt
/ geändert werden
6

TEST UND EINSTELLUNGEN

Prüfen Sie die korrekte Positionierung
der Erfassungsfelder, indem Sie ein
Objekt in den Erfassungsbereich
stellen.
Nach einer Änderung des Neigungswinkels, der Sensorposition oder der Umgebung, muss stets ein neues Einlernen
durchgeführt und die korrekte Positionierung der Erfassungsfelder überprüft werden.
8
FELDGRÖßE
2.
HAUPT
< 1 sec.
Stellen Sie, falls erforderlich, den Neigungswinkel des Sensors durch
Drehen der Winkeleinstellschraube ein (zwischen 0° und 5°).
3. UMGEBUNG
B
PZ1
A
B
4.
A
