VORWORT
Der GC 342+ kann sowohl in Verbindung mit einem anderen GC 342+ als auch mit einem GC 342 eingesetzt werden. Die
Installationsschritte sind für beide Produktversionen identisch. Für eine optimale Absicherung und um auf alle Funktionen
zuzugreifen (z. B. Öffnungsfunktionen) muss der GC 342+ an den Türantrieb angeschloßen werden.
1

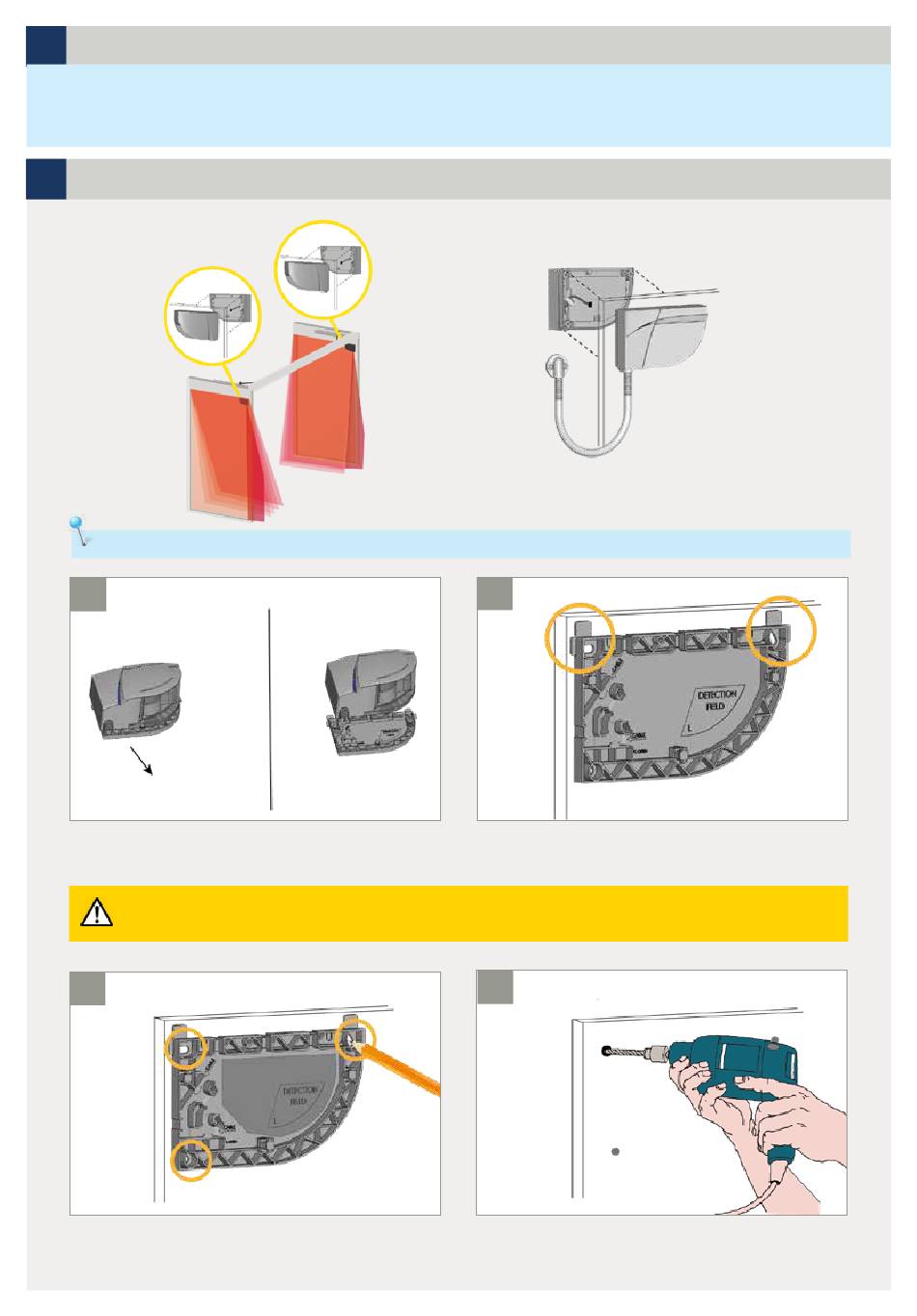

MONTAGE AUF DER TÜR
Bitte halten Sie einen minimalen Abstand von 15 cm zwischen GC 342+ und Radarmelder.
1
Ziehen Sie die hinter dem Melder befestigte
Montageplatte ab.
Stellen Sie vor dem Anbringen der Montageplatte sicher, dass der Sensor die Türbewegung nicht
behindert. Falls der Sensor nicht korrekt positioniert ist, kann er beim Öffnen der Tür zerdrückt werden.
3
Markieren Sie mit einem Bleistift die in den Türrahmen
zu bohrenden Löcher. Der Innenbereich der
Montageplatte kann auch zur Befestigung der
Schrauben genutzt werden.
4
2
Befestigen Sie die Montageplatte auf dem Türrahmen.
Die Abstandshalter ermöglichen Ihnen die Montageplatte
richtig auszurichten.
4
Nehmen Sie die Montageplatte weg und bohren Sie
die Löcher an den Markierungen.
