Nude 2 Dämpfer Und Twinloc Fernbedienungshebel - Scott SPARK 26" Handbuch

und befestigen Sie das Kabel mit der 2mm Inbusschraube mit einem Drehmoment von
0.9Nm/ 8lb/in wie untenstehend abgebildet an der Rolle.
Contact (Roll/screw)
!!! roll position !!!
Kürzen Sie das Kabel 5mm hinter der Klemmung an der Rolle und sichern Sie es mit
einer Kabelendhülse.
Bitte beachten Sie hierzu auch die dem Bike/der Gabel beiliegende
Bedienungsanleitung von FOX or DT Swiss.
Falle Sie das komplette Kabel aus ihrer Fox oder DT Swiss Gabel demontieren müssen,
beachten sie die dem Bike/der Gabel beiliegende Bedienungsanleitung oder wenden
Sie sich an ihren Händler/das nächste Servicecenter.
TiP:
Um die Kabelspannung zu kontrollieren, versuchen Sie bitte die Plastikendkappe der
Kabelhülle am Einstellrad des Fernbedienungshebels zu bewegen.
Es sollte kein Spiel zwischen der Endhülse und dem Einstellrad sein. Falls doch, so
drehen sie bitte das Einstellrad im Uhrzeigersinn, bis kein Spiel mehr zu spüren ist.
14
BIKE OWNERS MANUAL
NUDe 2 Dämpfer UND TWINLoc
ferNbeDIeNUNGSHebeL

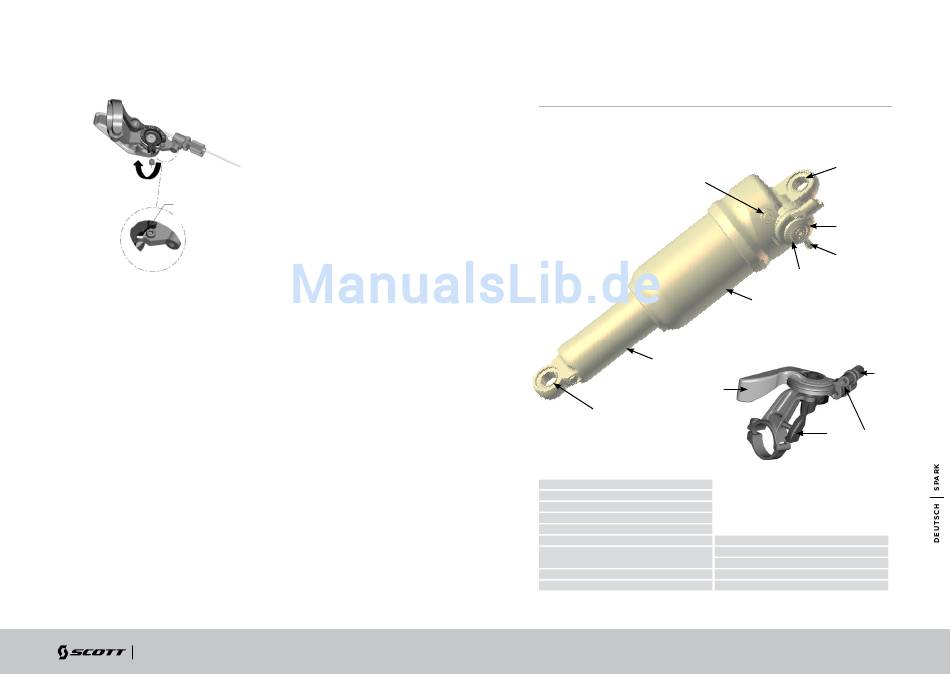

In der untenstehenden Abbildung des Dämpfers und des Fernbedienungshebels können
Sie die Bauteile mit Nummern bezeichnet finden, die in dieser Bedienungsanleitung
verwendet werden.
S5
S8
L1
S2
S1 Vorderes Dämpferauge/ Dämpferbolzen
S2 Hinteres Dämpferauge/ Dämpferbolzen
S3 Dämpfergehäuse
S4 Zugstufeneinstellrad
S5 Positiv-Luftkammerventil
S6 Fernbedienungsanlenkrolle
S7 Kabelbefestigungsschraube
(verdeckt hinter der Fernbedienungsanlenkrolle
S8 Dämpferkolben
S9 SAG IndiKator (O-Ring auf Kolben)
S1
S6
S4
S7
S3
L4
L2
L3
L1 Fernbedienungshebel
L2 Auslöseknopf
L3 Fernbedienungskabel
L4 Kabelspannschraube für Gabel
L5 Kabelspannschraube für Dämpfer
