SpArk koNzepT

Das neue Scott Spark ist das Resultat von zwei Jahren Entwicklungsarbeit mit dem
Ziel einen der leichtesten vollgefederten MTB Rahmen auf dem Markt zu bauen. Das
Rahmenset erreicht ein Gewicht von unter 1800 Gramm inklusiv Scott Nude 2 Dämpfer
und derc einzigartigen TWINLOC Fernbedienung.
Unser Ziel war nicht nur ein möglichst leichter sondern auch möglichst robuster
Rahmen.
Zudem sollte eine innovative Federungstechnik in Kombination mit einer optimierten
Kinematik verwirklicht werden.
Die Kombination einer optimierten Hinterbaukinematik mit einer herausragenden
Dämpfertechnologie schliesst die Lücke zwischen superleichten Hardtailbikes (z.B.
Scott Scale) und der neuen Generation von Marathonbikes (z.B. Scott Genius )
Spark wurde für Fahrer entwickelt, die ein vollgefedertes Race- oder Marathonbike mit
einem Maximalfederweg am Hinterrad von 120mm (26")/100mm (29")suchen.
Scott sieht den Rahmen und den Dämpfer nicht als getrennte Einheiten, die
zusammengebaut werden, sondern als ein Konzept, bei dem alle diese Komponenten
voneinander abhängig sind und durch ihr Zusammenspiel eine perfekte Funktion
bieten.
Das Spark Konzept basiert auf einer mehrgelenkigen Dämpferanlenkung.
Die Federungseigenschaften wurden im Vergleich zum bekannten und geschätzten
„alten" Spark verbessert, und durch eine Überarbeitung der Kinematik erreichten wir
eine bessere Progression zum Ende das Federwegs des Hinterbaus.
Das Scott TC System (Traction Control) ermöglicht Ihnen, den Federweg am Hinterrad
per Fernbedienung von 120mm (26")/100mm (29") auf 85mm (26")/ 70mm (29") zu
verkürzen, wobei auch die Federkennlinie progressiver wird unter Beibehaltung eines
sensiblen Ansprechverhaltens auf Bodenunebenheiten.
Es geht somit keine Antriebskraft verloren und eine optimale Kraftübertragung ist
garantiert, da der Hinterbau im Gegensatz zu blockierten oder automatisch blockierten
Systemen stets dem Untergrund folgen kann und hierbei optimale Kraftübertragung
und höhere Geschwindigkeit ermöglicht.
4
BIKE OWNERS MANUAL

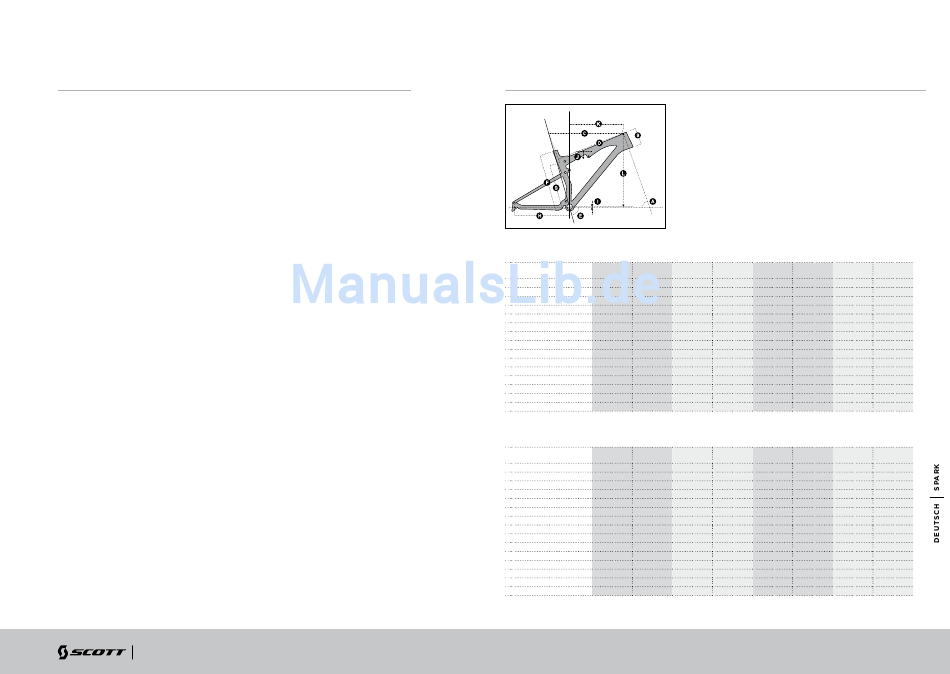

GeomeTrIe SpArk 26" UND 29"
SPARK 26"
S S
HIGH BB LOW BB HIGH BB
SettInG SettInG
A STEUERWINKEL 68.7° 68.0°
B STEUERROHRLäNGE 110mm 4.3in 110mm 4.3in 120mm 4.7in
C OBERROHRLäNGE HORIZONTAL 553mm 21.8in 555mm 21.9in 589mm 23.2in
D OBERROHRLäNGE AKTUELL 509mm 20.0in 509mm 20.0in 540mm 21.3in
E SITZROHRWINKEL 74.2° 73.5°
F TRETLAGER BIS OK SITZROHR 400mm 15.7in 400mm 15.7in 450mm 17 .7in
G TRETLAGER BIS MITTE OBERROHR 331mm 13.0in 331mm 13.0in 347mm 13.7in
H LäNGE KETTENSTREBE 420mm 16.5in 420mm 16.5in 420mm 16.5in
I TRETLAGER OFFSET 2mm 0. 1 in -8mm -0.3in 2mm 0. 1 in
TRETLAGERHöHE 342mm 13.5in 332mm 13. 1 in 342mm 13.5in
J UEBERSTANDSHöHE 757mm 29.8in 753mm 29.6in 767mm 30.2in
RADSTAND 1072mm 42.2in 1073mm 42.2in 1108mm 43.6in
K REACH 397mm 15.6in 391mm 15.4in 429mm 16.9in
L STACK 552mm 21.7in 556mm 21.9in 561mm 22. 1 in
VORBAULäNGE 70mm 70mm 80mm
SPARK 29"
S S
HIGH BB LOW BB HIGH BB
SettInG SettInG
A STEUERWINKEL 70. 1 ° 69.5°
B STEUERROHRLäNGE 105mm 4. 1 in 105mm 4. 1 in 105mm 4. 1 in
C OBERROHRLäNGE HORIZONTAL 568mm 22.4in 570mm 22.4in 598mm 23.5in
D OBERROHRLäNGE AKTUELL 518mm 20.4in 518mm 20.4in 539mm 21.2in
E SITZROHRWINKEL 73. 1 ° 72.5°
F TRETLAGER BIS OK SITZROHR 400mm 15.7in 400mm 15.7in 440mm 17 .3in
G TRETLAGER BIS MITTE OBERROHR 335mm 13.2in 335mm 13.2in 350mm 13.8in
H LäNGE KETTENSTREBE 448mm 17 .6in 448mm 17 .6in 448mm 17 .6in
I TRETLAGER OFFSET -41mm -1.6in -48mm -1.9in -41mm -1.6in
TRETLAGERHöHE 324mm 12.8in 317mm 12.5in 324mm 12.8in
J UEBERSTANDSHöHE 762mm 30.0in 758mm 29.8in 768mm 30.2in
RADSTAND 1082mm 42.6in 1082mm 42.6in 1112mm 43.8in
K REACH 386mm 15.2in 379mm 14.9in 416mm 16.4in
L STACK 602mm 23.7in 606mm 23.9in 602mm 23.7in
VORBAULäNGE 70mm 70mm 80mm
M M L L XL
LOW BB HIGH BB LOW BB HIGH BB
SettInG SettInG SettInG SettInG SettInG
68.7° 68.0° 68.7° 68.0° 68.7°
120mm 4.7in 140mm 5.5in 140mm 5.5in 160mm 6.3in
590mm 23.2in 618mm 24.3in 620mm 24.4in 648mm 25.5in
540mm 21.3in 570mm 22.4in 570mm 22.4in 602mm 23.7in
74.2° 73.5° 74.2° 73.5° 74.2°
450mm 17 .7in 490mm 19.3in 490mm 19.3in 540mm 21.3in
347mm 13.7in 395mm 15.6in 395mm 15.6in 435mm 17 . 1 in
420mm 16.5in 420mm 16.5in 420mm 16.5in 420mm 16.5in
-8mm -0.3in 2mm 0. 1 in -8mm -0.3in 2mm 0. 1 in
332mm 13. 1 in 342mm 13.5in 332mm 13. 1 in 342mm 13.5in
763mm 30.0in 804mm 31.7in 800mm 31.5in 835mm 32.9in
1109mm 43.7in 1140mm 44.9in 1141mm 44.9in 1172mm 46. 1 in
423mm 16.7in 453mm 17 .8in 448mm 17 .6in 478mm 18.8in
565mm 22.2in 579mm 22.8in 583mm 23.0in 598mm 23.5in
80mm 90mm 90mm 100mm
M M L L XL
LOW BB HIGH BB LOW BB HIGH BB
SettInG SettInG SettInG SettInG SettInG
70. 1 ° 69.5° 70. 1 ° 69.5° 70. 1 °
105mm 4. 1 in 115mm 4.5in 115mm 4.5in 125mm 4.9in
600mm 23.6in 628mm 24.7in 630mm 24.8in 649mm 25.6in
539mm 21.2in 566mm 22.3in 566mm 22.3in 588mm 23. 1 in
73. 1 ° 72.5° 73. 1 ° 72.5° 73. 1 °
440mm 17 .3in 481mm 18.9in 481mm 18.9in 541mm 21.3in
350mm 13.8in 403mm 15.9in 403mm 15.9in 448mm 17 .6in
448mm 17 .6in 448mm 17 .6in 448mm 17 .6in 448mm 17 .6in
-48mm -1.9in -41mm -1.6in -48mm -1.9in -41mm -1.6in
317mm 12.5in 324mm 12.8in 317mm 12.5in 324mm 12.8in
764mm 30. 1 in 806mm 31.7in 802mm 31.6in 836mm 32.9in
1112mm 43.8in 1143mm 45.0in 1143mm 45.0in 1163mm 45.8in
409mm 16. 1 in 442mm 17 .4in 436mm 17 .2in 456mm 18.0in
606mm 23.9in 611mm 24. 1 in 615mm 24.2in 623mm 24.5in
80mm 90mm 90mm 100mm
