SCOTT SCALE
USER MANUAL
W W W . S C O T T - S P O R T S . C O M
Werbung
Inhaltsverzeichnis

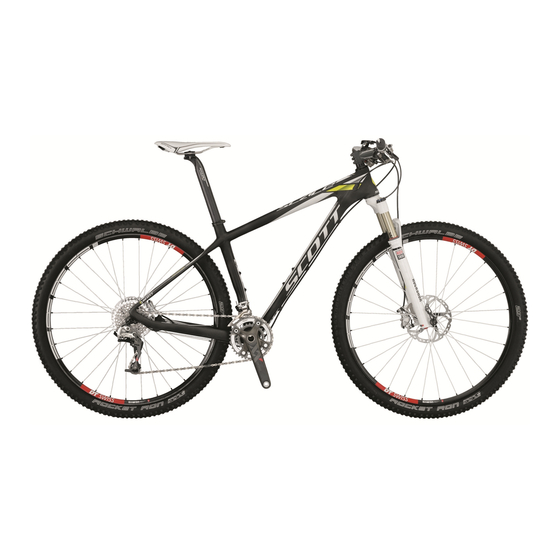

Verwandte Anleitungen für Scott SCALE 3 700
Inhaltszusammenfassung für Scott SCALE 3 700

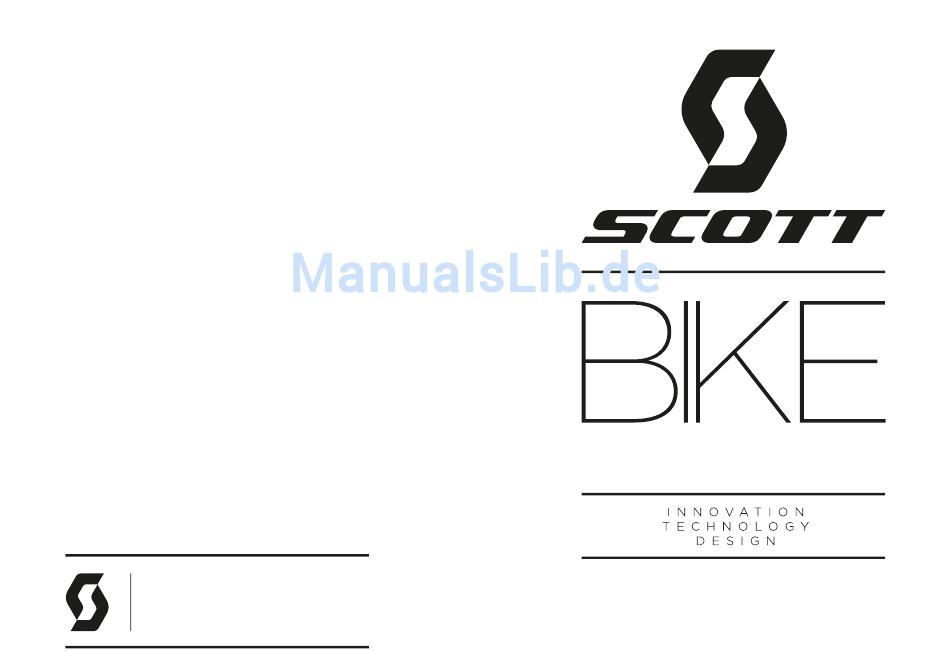

- Seite 1 SCOTT SCALE USER MANUAL All rights reserved © 2016 SCOTT Sports SA Distribution: SSG (Europe) Distribution Center SA, P.E.D. Zone C1, Rue du Kiell 60, 6790 Aubange, Belgium v6.3/27012017 W W W . S C O T T - S P O R T S . C O M WWW.SCOTT-SPORTS.COM...
-
Seite 2: Inhaltsverzeichnis
Kabelführungen und Kabelverlegung werden. Bitte folgen Sie hierzu den jeweiligen Hinweisen und Vorgehensweisen im beiliegenden Handbuch. Tretlager-Standarts / Umwerfer-Montage Bitte kontaktieren Sie im Zweifelsfall Ihren autorisierten SCOTT- Fachhändler. Dieser kann Ihnen beratend zur Seite stehen, um Einstellungsarbeiten Fehlern und Schäden vorzubeugen. -
Seite 3: Scott Scale 3
SCOTT SCALE 3 • GEOMETRIE/TECHNISCHE DATEN SCALE 3 700 Sattelstützdurchmesser 31 6mm • DAS SCALE KONZEPT Sattelklemme 34 9 Steuerstatz bearings: 51 9x40x8 45 ° x 45 °/ 41 8x30 5x8 45 ° x 45 ° Von der Carbonfaser, über den Fertigungsprozess bis zum fertigen Produkt wurde am... -
Seite 4: Geometrie/Technische Daten Scale 3 900
• GEOMETRIE/TECHNISCHE DATEN SCALE 3 900 • WICHTIG: Das neue SCOTT Scale orientiert sich an der neuen BOOST-Plattform. Dies bedeutet das Sattelstützdurchmesser 31 6mm verschiedenste Anbauteile wie z.B. Kurbelsatz, Laufräder, Ausfallenden und Federgabeln, Sattelklemme 34 9 in Ihrer Bemaßung und Ausführung nicht den traditionellen Bike-Teilen entsprechen! Bitte Steuerstatz bearings: 51 9x40x8 45 °... -
Seite 5: Basic Set-Up Für Federgabel
BASIC SET-UP FÜR FEDERGABEL SAG EINSTELLHILFEN FÜR GABEL NOTWENDIGE WERKZEUGE FÜR DAS FEDERGABEL SET-UP Bei allen neuen SCOTT Bikes mit FOX Federgabel wird ein sogenanntes SAG-Tool mitgeliefert. Hierbei handelt es sich um eine Einstellhilfe aus Kunststoff welche an die SAG-Tool (dem Rad beiliegend) Staubdichtung der Gabel geklemmt werden kann, um den negativ Federweg schnell und Geeignete Dämpferpumpe mit Entkoppelungskopf und Druckmanometer bis... -
Seite 6: Rebound Set-Up An Der Federgabel
Wenn das Rad nicht nachwippt, ist der Rebound zu langsam. Bitte verstellen Sie zur Korrektur den roten Rebound-Einstellknopf 1-2 Klicks entgegen dem Uhrzeigersinn. Das SCOTT Scale wurde so konzipiert, dass es nur im Verbund mit den spezifischen FOX Federelementen die bestmögliche Funktion bietet. Ein Wechsel auf alternative Gabel-... -
Seite 7: Kabelführungen Und Kabelverlegung
Bitte kontaktieren Sie hierzu im Bedarfsfall Ihren autorisierten SCOTT Fachhändler. Siehe hierzu: Die neuen SCOTT Scale Modelle mit HMF Rahmen/ (non-RC) benötigen einen High Direct Die Nummern, bzw. Nummernkombinationen zeigen an, welche Kabel-Typen mit dieser Mount Umwerfer für Side-Swing Ansteuerung. Andere FD-Modelle können nicht verwendet Kabelführung kombiniert werden können. -
Seite 8: Scott Scale 2
22.6 in 600.0 mm 23.6 in 625.0 mm 24.6 in 650.0 mm 25.6 in SCOTT-ODLO Racing Teams mit dem Ziel einen der leichtesten XC Racing-Rahmen im D RAHMENÜBERSTANDHÖHE 728.9 mm 28.7 in 758.0 mm 29.8 in 786.8 mm 31.0 in 819.7 mm... -
Seite 9: Bb Standards/Fd Montage Hinweise
• BB STANDARDS/FD MONTAGE HINWEISE Scale ist für PressFit Cartridges 92 (PF92) konzipiert. PF BB 92 hat eine Gehäuseaussenbreite von 92mm (Scale 700) bzw. 89.5mm mit zusätzlichem Distanzring von 2.5mm (Scale 900, Scale Plus) und einen Innendurchmesser für die Lagerpatronen von 41mm. Scale 700 (27.5”) FD Der vordere Umwerfer (FD) des Scale 700 ist ein Direct Mount Standard. -
Seite 10: Bb Kabelführung/Kabelführung Am Scale
Eine spezielle Kabelführung wurde für das Scale entwickelt und kann als Ersatzteil über die 1. Entfernen Sie die eingeklipste Kabelführung am Tretlagergehäuse SCOTT Distribution mit folgender Artikelnummer bestellt werden. 2. Schieben Sie die Kabel von vorne innerhalb des Unterrohres abwärts zum für Scale 700... -
Seite 11: Sattelstützenklemmung
487mm/19.2“ für Scale 700 506mm/19.9“ für Scale 900 520mm/20.5” für Scale Plus Falls Sie einen anderen RWS Standard verwenden wollen, bietet Ihnen SCOTT noch als Nachrüstset für bestimmte Laufradsätze folgendes RWS Ausfallendenset an: (Mitte Laufradachse-Oberkante Gabelkrone) sinnvoll, um allzu grosse Veränderungen der Geometrie und damit des Fahrverhaltens zu vermeiden. -
Seite 12: Garantie Auf Scott-Bikes
Diese freiwillige Herstellergarantie wird für einen Zeitraum von 5 Jahren für den Rahmen und Produktersatzes oder einer Kaufpreisrückerstattung geht das zurückgesendete Produkt in das Hinterbau bzw. von 2 Jahren für die Gabel ab Kaufdatum gewährt, vorausgesetzt Ihr SCOTT- Eigentum von SCOTT über.
