SeT-Up DeS TWINLoc ferN-
beDIeNUNGSHebeLS DeS NUDe 2 DämpferS
NUDE 2 DäMPFER
Um eine perfekte Funktion des Nude 2 Dämpfers zu gewährleisten ist es sehr wichtig
die folgenden Schritte genau zu beachten:
An den Spark Carbon Rahmen finden Sie eine innenliegende Kabelverlegung.
Schieben Sie das Fernbedienungskabel zuerst durch die obere Kabelführung des
Fernbedienungshebels und dann durch die Kabelhülle innerhalb des Oberrohres, wie
in der unten gezeigten Abbildung:
Bei den Aluminiumrahmen befindet sich eine aussenliegende Kabelhüllenführung.
Die Kabelhülle wird an den Befestigungspunkten mit Kabelbindern befestigt.
16
BIKE OWNERS MANUAL
Schieben sie den
Gummiring auf die
Kabelhülle

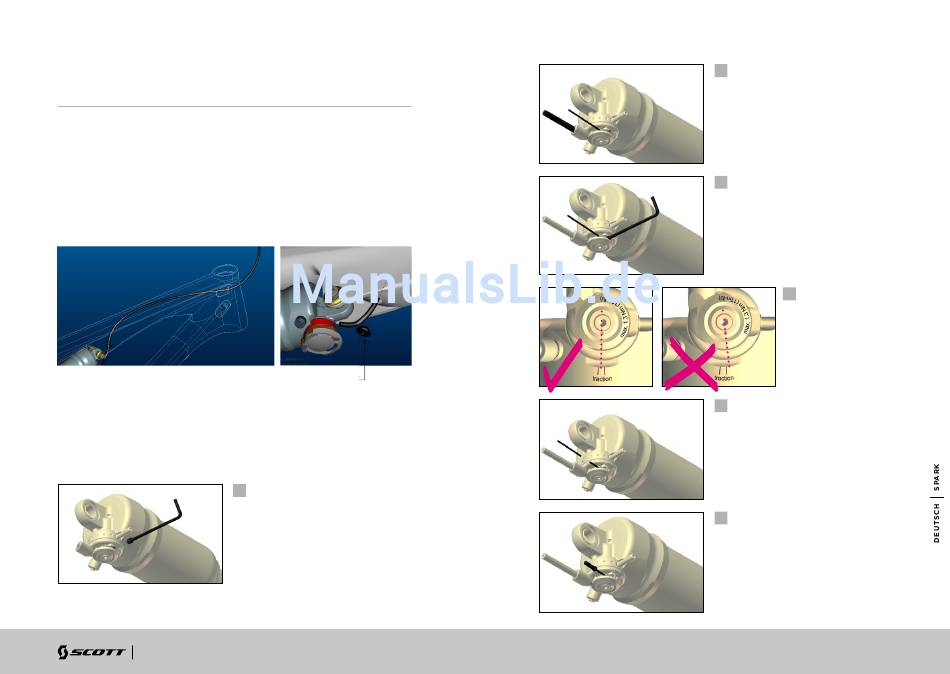

Lösen Sie die Kabelbefestigungsschraube
1
(S7) durch drehen gegen den Uhrzeigersinn
mit einem 2mm Inbusschlüssel
Schieben sie ein neues Kabel durch
2
das dafür vorgesehene Loch im
Fernbedienungshebel, die Kabelhülle
und durch die Dämpferkabelführung
um die Fernbedienungsumlenkrolle
(S6), wie abgebildet
Straffen Sie das Kabel und drehen
3
Sie die Kabelbefestigungsschraube
(S7) im Uhrzeigersinn mit einem 2mm
Inbusschlüssel mit einem maximalen
Drehmoment von 1.6Nm.
4 Check
Kürzen Sie das Kabel ca. 20mm entfernt
5
von der Fernbedienungsanlenkrolle und
befestigen Sie eine Kabelendhülse mit
Hilfe einer Zange.
Push a cable end-cap on the cable
6
until it touches the end of the cable.
Fix it by squeezing it with pliers.
