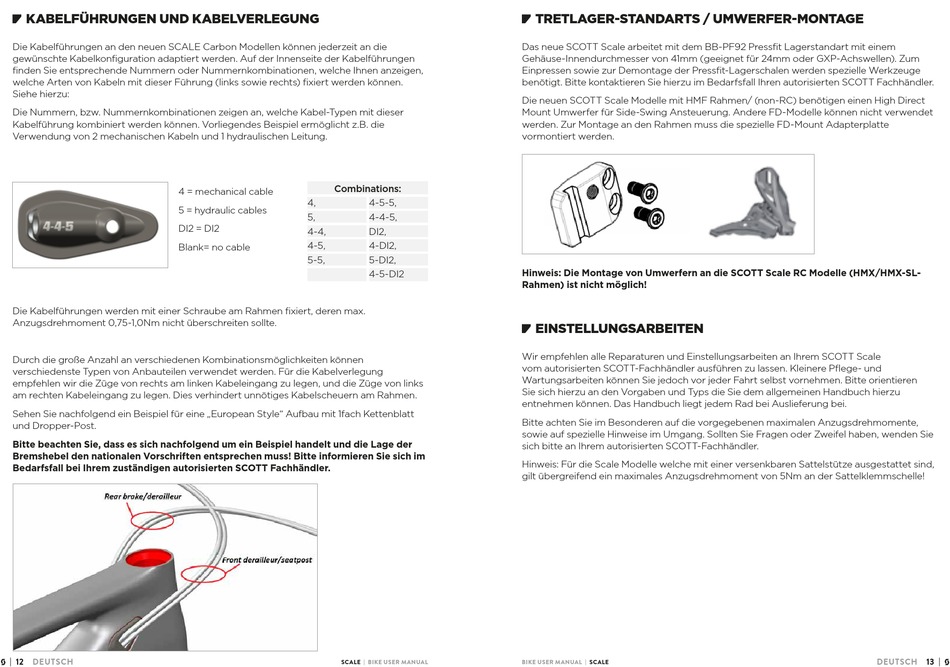

KABELFÜHRUNGEN UND KABELVERLEGUNG
Die Kabelführungen an den neuen SCALE Carbon Modellen können jederzeit an die
gewünschte Kabelkonfiguration adaptiert werden. Auf der Innenseite der Kabelführungen
finden Sie entsprechende Nummern oder Nummernkombinationen, welche Ihnen anzeigen,
welche Arten von Kabeln mit dieser Führung (links sowie rechts) fixiert werden können.
Siehe hierzu:
Die Nummern, bzw. Nummernkombinationen zeigen an, welche Kabel-Typen mit dieser
Kabelführung kombiniert werden können. Vorliegendes Beispiel ermöglicht z.B. die
Verwendung von 2 mechanischen Kabeln und 1 hydraulischen Leitung.
4 = mechanical cable
5 = hydraulic cables
DI2 = DI2
Blank= no cable
Die Kabelführungen werden mit einer Schraube am Rahmen fixiert, deren max.
Anzugsdrehmoment 0,75-1,0Nm nicht überschreiten sollte.
Durch die große Anzahl an verschiedenen Kombinationsmöglichkeiten können
verschiedenste Typen von Anbauteilen verwendet werden. Für die Kabelverlegung
empfehlen wir die Züge von rechts am linken Kabeleingang zu legen, und die Züge von links
am rechten Kabeleingang zu legen. Dies verhindert unnötiges Kabelscheuern am Rahmen.
Sehen Sie nachfolgend ein Beispiel für eine „European Style" Aufbau mit 1fach Kettenblatt
und Dropper-Post.
Bitte beachten Sie, dass es sich nachfolgend um ein Beispiel handelt und die Lage der
Bremshebel den nationalen Vorschriften entsprechen muss! Bitte informieren Sie sich im
Bedarfsfall bei Ihrem zuständigen autorisierten SCOTT Fachhändler.
| 12
DEUTSCH
Combinations:
4,
4-5-5,
5,
4-4-5,
4-4,
DI2,
4-5,
4-DI2,
5-5,
5-DI2,
4-5-DI2
SCALE
| BIKE USER MANUAL
•
TRETLAGER-STANDARTS / UMWERFER-MONTAGE
Das neue SCOTT Scale arbeitet mit dem BB-PF92 Pressfit Lagerstandart mit einem
Gehäuse-Innendurchmesser von 41mm (geeignet für 24mm oder GXP-Achswellen). Zum
Einpressen sowie zur Demontage der Pressfit-Lagerschalen werden spezielle Werkzeuge
benötigt. Bitte kontaktieren Sie hierzu im Bedarfsfall Ihren autorisierten SCOTT Fachhändler.
Die neuen SCOTT Scale Modelle mit HMF Rahmen/ (non-RC) benötigen einen High Direct
Mount Umwerfer für Side-Swing Ansteuerung. Andere FD-Modelle können nicht verwendet
werden. Zur Montage an den Rahmen muss die spezielle FD-Mount Adapterplatte
vormontiert werden.
Hinweis: Die Montage von Umwerfern an die SCOTT Scale RC Modelle (HMX/HMX-SL-
Rahmen) ist nicht möglich!
•
EINSTELLUNGSARBEITEN
Wir empfehlen alle Reparaturen und Einstellungsarbeiten an Ihrem SCOTT Scale
vom autorisierten SCOTT-Fachhändler ausführen zu lassen. Kleinere Pflege- und
Wartungsarbeiten können Sie jedoch vor jeder Fahrt selbst vornehmen. Bitte orientieren
Sie sich hierzu an den Vorgaben und Typs die Sie dem allgemeinen Handbuch hierzu
entnehmen können. Das Handbuch liegt jedem Rad bei Auslieferung bei.
Bitte achten Sie im Besonderen auf die vorgegebenen maximalen Anzugsdrehmomente,
sowie auf spezielle Hinweise im Umgang. Sollten Sie Fragen oder Zweifel haben, wenden Sie
sich bitte an Ihrem autorisierten SCOTT-Fachhändler.
Hinweis: Für die Scale Modelle welche mit einer versenkbaren Sattelstütze ausgestattet sind,
gilt übergreifend ein maximales Anzugsdrehmoment von 5Nm an der Sattelklemmschelle!
BIKE USER MANUAL |
SCALE
DEUTSCH
13 |
