4.

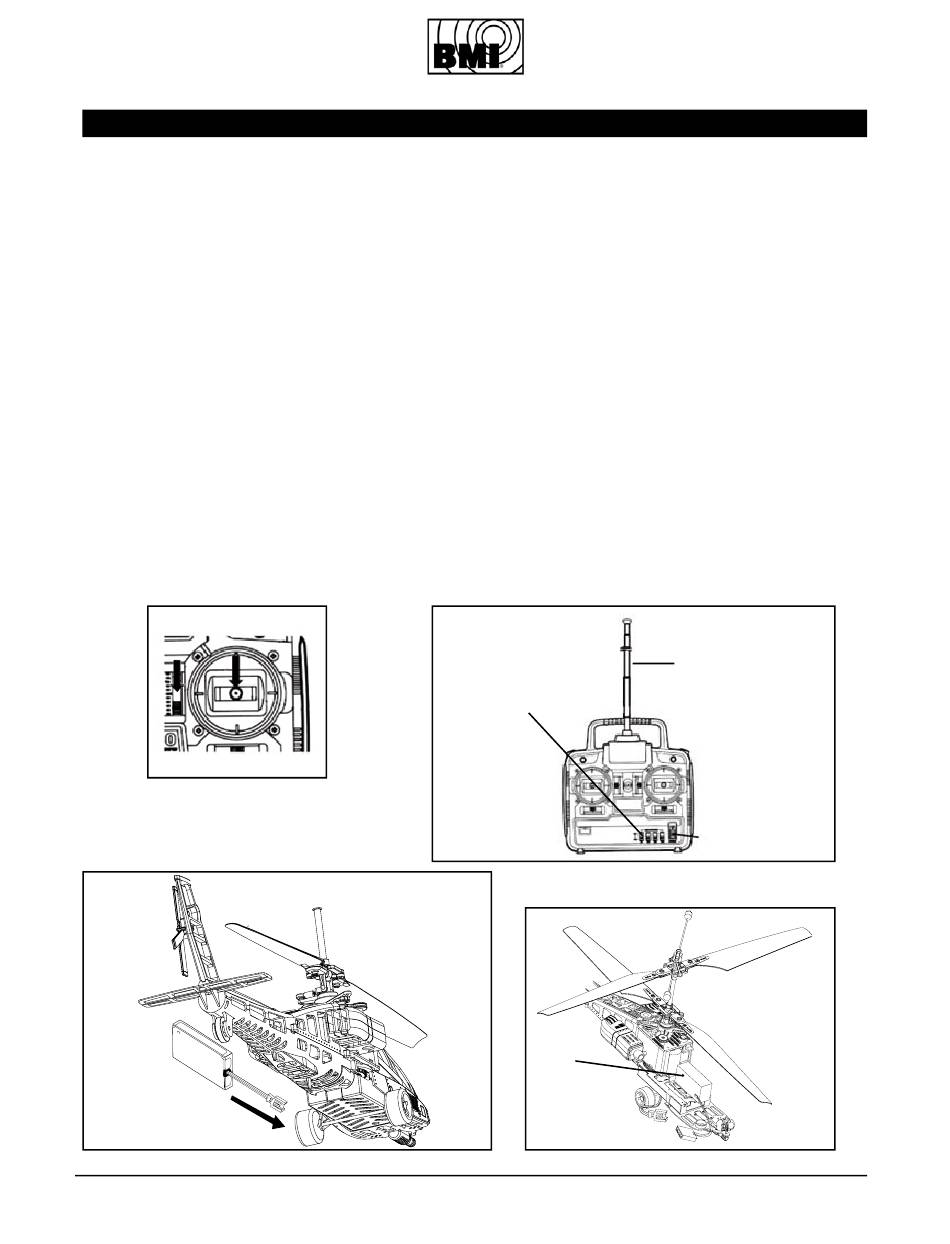

Flight preparation
The so-called '4 in 1" Unit ' is one with
receiver, gyro, mixer and ESC built-in
one box. Our factory has installed the
"4 in 1" Unit and connected main mo-
tor, tail motor, battery pack and two
servos to the Control-box. The 4 in 1
Unit is equipped with a fail safe device.
If the battery would be connected to
the 4 in 1 Unit without having turned
on the transmitter, the helicopter will
refuse to operate. The same applies if
the throttle stick/ and or the throttle
trim are not properly positionned.
1. VERY IMPORTANT: Before turning the
transmitter on, set the throttle stick as
well as its trimmer to the lowest (power
off) position. And, the trimmers of eleva-
tor and aileron stick are set to neutral
position.
2 & 4. Turn the transmitter on and extend
the antenna.
5. Installation of the Battery Pack ; shove
the battery into the battery tray and
connect the cables while paying attention
to the polarity.
6. Connect the battery to the '4in1'. If the
LED remains solid green, the helicopter is
ready to use.
ATTENTION: LiPo protection : The "4-in-1"
device has a built-in LiPo protection. The
green LED flashes RED when the battery
reaches its minimal allowed voltage. This
is a warnng and the pilot needs to land
immediately. This device avoids to discharge
the battery.
.
.
# 0321-000A - Apache Combat
# 0321-000A - Apache Combat
All manuals and user guides at all-guides.com
Préparatif de vol
Le boîtier "4 en 1" contient le récep-
teur, le gyroscope, les deux variateurs
de vitesse ainsi que le mixeur. Le boî-
tier est préinstallé et les deux moteurs,
les deux servos et l'alimentation y sont
reliés.
Le réglage Gyro trim «effet gyroscope»
est pré-réglés en usine.
Votre 4 en 1 est équippé d'une mo-
dule Fail-safe. Si jamais vous oubliez
d'allumer votre émetteur après avoit
connecté l'accu au 4 en 1, l'hélico
réfusera de fonctionner. Ceci est aussi
valable si vous avez mal mis le stick
et/ou le trim de gaz.
1. TRES IMPORTANT : Avant d'allumer
l'émetteur, mettez les manches de gaz et
le trim de gaz sur la position inférieure.
Mettez les autres trim au neutre.
3. Mettez les boutons servo reverse à la
position normale.
2 & 4 Allumez l'émetteur et rallongez
l'antenne.
5. Insérez l'accu comme indiqué.
6. Connectez l'accu au boîtier "4 en 1" et
vous verrez que le LED clignotera. Après
quelques instants, il restera vert.
ATTENTION: Protection Lipo : Le controleur
"4-en-1" dispose d'une protection intégrée
contre la décharge des batteries LiPo.
Lorsque la batterie LiPo atteint sa tension
minimale la LED verte tourne au ROUGE et
avertit ainsi le pilote d'atterrir immédiate-
ment.
Flugvorbereitungen
Die "4 in 1" Einheit enthält Gyro,
Mischer, Empfänger und zwei Drehzahl-
steller in einem Gehäuse. Sie ist bereits
eingebaut und beide Motoren, beide
Servos und der Stromversorgungs-
stecker sind daran angeschlossen.
Die Einstellregler "Gyro Trim" (für der
Gyro) ist werkseitig voreingestellt. Die
4 in 1 Einheit ist mit einer Fail-Safe
Sicherheit ausgerüstet. D.h. wenn Sie
der Akku anchliessen ohne der Sender
ein zu schalten, der Hubschrauber nicht
funtionieren wird. Wenn Sie der Gas-
stick und/oder Gashebel nicht richtig
positioniert haben wird der Heli auch
nicht funtionieren.
1 & 3. Korrekt alle Trimmscheiber auf Mitte
stellen. Gasknüppel auf „Nullposition".
Sender einschalten. Achten Sie darauf
dass alle Servo-Reverse Tasten auf die
richtige Positionen stehen.
2 & 4. Sender einschalten und Antenne
ausschieben.
5. Akku einschieben wie abgebildet.
6. Die Batterie mit dem Mixer-Fahrtregler
verbinden, 1 bis 2 Sekunden warten
bis die Elektronik aktiv ist. Die grüne
LED wird blinken und dann aufleuchten.
Dies bedeutet dass die elektronischen
Anschlüsse korrekt sind und dass die
Elektronik aktiv ist.
ACHTUNG: LiPo Schutz: Der "4in1" Einheit
ist ausgestattet mit einem integrierten LiPo
Schutz. Wenn der LiPo Akku seine minimal
erreichbare Spannung erreicht wird der LED
Rot aufleuchten. Wenn dies passiert sollen
Sie gleich landen. Sonst wird der Akku zu
tief entladen.
.
Servo reverser
Commandes d'inversion servos
6.
Green LED
LED vert
Grüner LED
Groene LED
copyright © 2007 BMI
copyright © 2007 BMI
Vluchtvoorbereidingen
De "4 in 1" Unit omvat Gyro, Mixer,
ontvanger en twee snelheidsregelaars
in één box. Deze 4in1 unit is reeds
ingebouwd en de motoren, servo's en
stekkers zijn reeds aangesloten.
De instelling "Gyro trim" (voor de
Gyro) is af fabriek ingesteld.
De 4 in 1 Unit is uitgerust met een Fail-
safe. Indien u zich zou vergissen en
eerst de batterij aansluiten zonder de
zender aan te zetten zal de helicopter
niet werken. Dit geldt ook indien de
gasstick en/of gastrim niet correct
geplaatst zijn.
1. BELANGRIJK: Gasstick en gastrim op de
laagste positie plaatsen. Controleer of de
andere trimmers (hoogte en richting) ook
op neutraal staan. Check ook of de Servo
Reversers op de goede positie staan
2 & 4. Zender aanschakelen en antenne
volledig uittrekken.
5. Schuif de batterij langs de achterzijde in
het batterijvak. Sluit de kabels aan en let
op de juiste polariteit.
6. De groene LED op de 4/1 zal eerst knip-
peren en daarna groen oplichten.
Dit betekent dat de heli vliegklaar is.
AANDACHT: LiPo bescherming: De "4-in-1"
controller beschikt over een ingebouwde be-
scherming tegen het te diep ontladen van de
LiPo batterij. Zodra de LiPo batterij zijn mini-
male toelaatbare spanning bereikt verandert
de groene LED in ROOD als waarschuwing
dat de piloot onmiddellijk moet landen.
.
Antenna
Antenne
.
Power switch
Interrupteur
An/Aus Schalter
Aan/Uit schakelaar
7
