Zur Überprüfung, ob die DQS Kontrolleinheit ( zum Betreiben mit Gangauswahl)
alle erforderlichen Signale erhält, empfiehlt es sich einen Leistungsprüfstand zu
verwenden. Es ist ebenfalls möglich einen Montageständer zu verwenden.
Hierbei ist äusserste Vorsicht oberstes Gebot !
Starten sie den Motor und legen den 2ten Gang ein. Das Hinterrad muss drehen.
Während das Hinterrad dreht muss die GELBE Led Anzeige (GEAR/SPEED
SIGNAL) blinken. Die ROTE Led Anzeige (Interrupt Duration/RPM Signal) muss,
synchron zur Motordrehzahl, ebenfalls blinken. Dieser Check ist wichtig um die
Intellishiftfunktion zu ermöglichen. Die Kontrolleinheit ``sucht`` hier nach den
jeweiligen Signalen. Sollten beide Leds korrekt blinken, Motor ausschalten.
Fahren sie fort mit General Programming auf Seite 4, Diagramm 2.
BEACHTEN 2
Sollte die ROTE Led Anzeige nicht synchron zur Motordrehzahl blinken, so liefert die Zündanlage kein stabiles
Drehzahlsignal. Das dünne SCHWARZE Kabel muss vom Stecker des DQS Kabelbaumes entfernt und an das
Drehzahlmessersignalkabel (des Fahrzeugs) angeschlossen werden.
Sollten sie einen der in ``Beachten1/2`` Schritte ausführen müssen, muss zur Überprüfung Schritt E wiederholt werden.
ACHTUNG: Sollte die ROTE Led Anzeige (Interrupt Duration/RPM Signal) immer noch nicht synchron zur Motordrehzahl blinken
so ist die Intellishiftfunktion nicht möglich. Auf Seite 7 finden sie die Anleitung zu ```Basic Quickshifting ohne Intellishift``.
GENERAL PROGRAMMING
1a Drücken und Halten sie den ``Program`` Button. Starten sie den Motor. Lösen sie
den ``Program`` Button. Die BLAUE (Power) Led Anzeige sollte nun permanent
leuchten. Die ORANGE (INTELLISHIFT) Led Anzeige sollte jetzt synchron zu
Motordrehzahl blinken. Die Gelbe und ROTE Led Anzeige (Diagramm 3) sollte
nicht leuchten.
Einstellen der Intellishiftfunktion
1b Drehen sie den Motor bis zur Hälfte der Höchstdrehzahl .``Halten`` sie den Motor
nun stabil auf dieser Drehzahl. Hierzu braucht kein Gang eingelegt werden.
Drücken sie nun den ``Program`` Button einmal. Schliessen sie den Gasgriff und
lassen die Drehzahl auf Leerlaufdrehzahl ``fallen``. Drücken sie nun wieder den
``Program`` Button für ca. 4 Sekunden bis die GELBE ``GEAR/SPEED SIGNAL``
Led Anzeige konstant leuchtet. Den ``PROGRAM`` Button lösen.Die GELBE
LED Anzeige sollte nun für ca. 4 Sekunden leuchten,dann erlöschen und dann
einmal blinken. Dieses indiziert das der 1te Gang nun programmiert werden
muss. Die GELBE Led Anzeige blinkt so lange (jeweils einmal) auf bis der 1te
Gang programmiert (siehe Diagramm 4) wurde.
BEACHTEN: Sollten sie Intellishift, ohne Gangauswahl, verwenden wollen wird
die Intellishiftfunktion (über Motordrehzahl) trotzdem einwandfrei funktionieren.
Sollte dieses der Fall sein einfach den Motor ausschalten. Dadurch wird keine
weitere Programmierung erforderlich. Ihr Quickshiftersystem ist nun einsatzbereit.
Sollten sie die die DQS Kontrolleinheit mit Gangauswahl verwenden wollen, so
folgen sie bitte den nächsten Schritten.

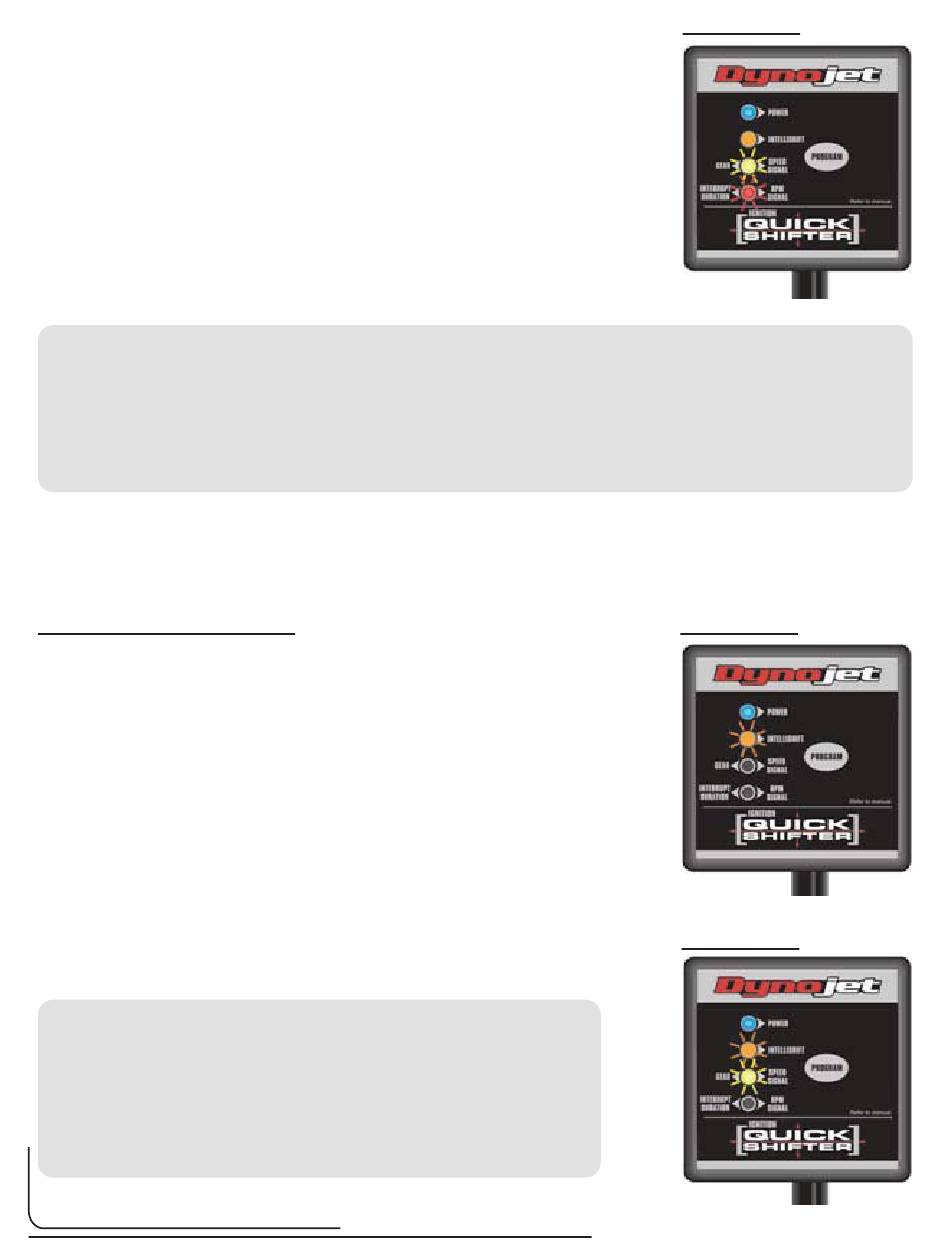

Diagramm 2
Diagramm 3
Diagramm 4
Universal Ignition Quick Shifter- 4
