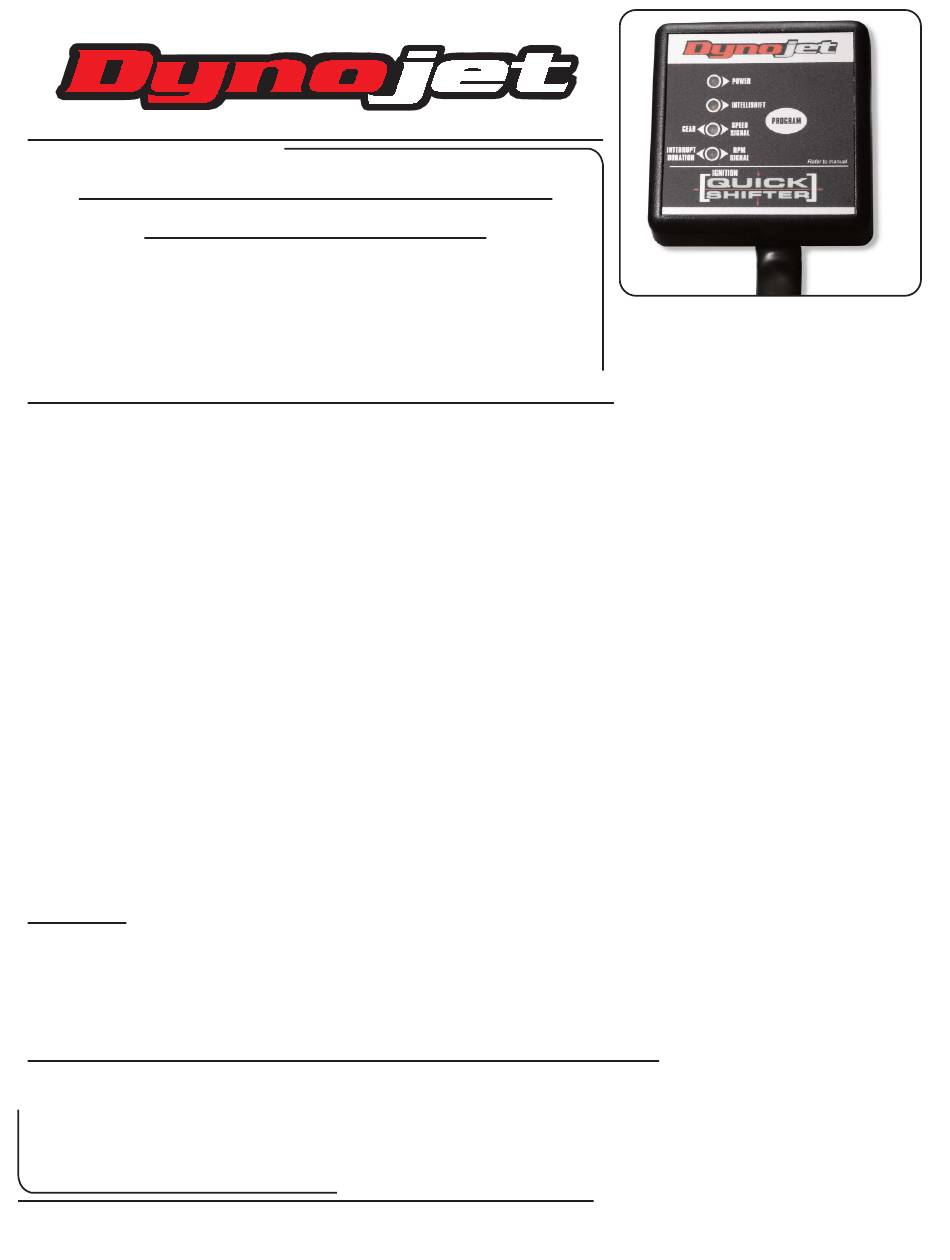

Universal Ignition Quick Shifter
4-112 Technical Manual

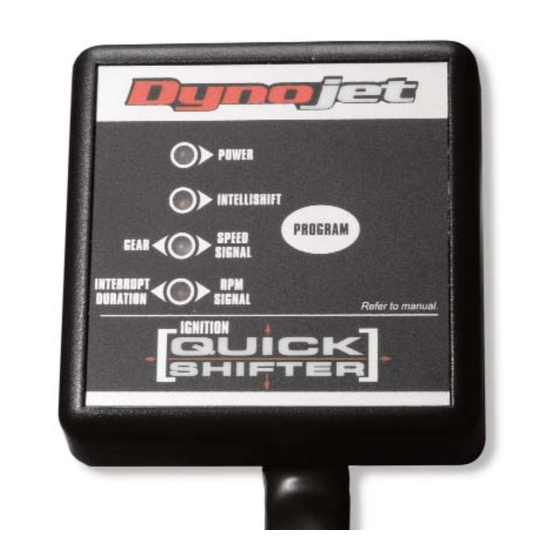

Der Dynojet Stand Alone Quickshifter mit Intellishiftfunktion
Der Dynojet Stand Alone Quickshifter verfügt über eine sogenannte Intellishift Funktion.
Was ist Intellishift?
Intellishift bedeutet eine Erhöhung oder Verkürzung der Schaltunterbrechungszeit abhängig von der Motordrehzahl, oder der
Motordrehzahl in Verbindung mit der Wahl des eingelegten Ganges.
Bei Verwendung der Intellishiftfunktion über Motordrehzahl muss die DQS Kontrolleinheit ein stabiles Drehzahlsignal erhalten.
Abhängig von der Motordrehzahl variiert die Schaltunterbrechungszeit. Diese Anpassung wird (nach Kalibrierung der
Motordrehzahl) von der Kontrolleinheit automatisch ausgeführt. Die Unterbrechungszeit wird, je nach Motordrehzahl (unabhängig
von der Wahl des eingelegten Ganges) verkürzt oder verlängert. Das Anschlussschema der Kontrolleinheit entnehmen sie bitte
der Installationsanleitung.
Bei Intellishiftfunktion über Motordrehzahl und Gang variiert die Unterbrechungszeit zusätzlich über die Wahl des eingelegten
Ganges. Das jeweilige Fahrzeug muss hierzu allerdings einen elektronischen Geschwindigkeitssensor besitzen. Das
Anschlussschema der Kontrolleinheit entnehmen sie bitte der Installationsanleitung .Der Dynojet Stand Alone Quickshifter bietet
eine Vielzahl von Installationmöglichkeiten.
In der Regel wird der DQS an der Zündanlage (Zündspulen) des jeweiligen Fahrzeuges angeschlossen. Unterschieden wird hier
zwischen Coil on plugs (Zündspulen auf Kerzensteckern), oder herkömmlichen Zündanlagen mit Doppelzündspulen.
CDI (Capacitive Discharge Ignition) Zündanlagen, neuerer Bauart, verlangen ein anderes Einbauschema als herkömmliche
Zündanlagen. Vergewissern sie sich, vor dem Einbau des DQS, mit welchem Zündsystem ihr Fahrzeug ausgerüstet ist.
Anschlusspläne finden sie in der folgenden Installationsanleitung.
Es ist ebenfalls möglich den DQS an den Einspritzdüsen anzuschliessen, allerdings darf das Fahrzeug dann nur über eine
Einspritzdüse pro Zylinder verfügen. Ein Anschlussdiagramm (zum Anschluss an die Einspritzdüsen) befindet sich ebenfalls in
dieser Installationsanleitung.
Sicherheit
Bei der Installation des Quickshifters sollte das Motorrad auf einem Montageständer stehen und gegen unbeabsichtigtes
Wegrollen gesichert sein. Die Zündung muss, während der gesamten Montage des DQS ,ausgeschaltet sein!
Die Zündung darf nur eingeschaltet werden wenn es in der Installationsanleitung verlangt wird! Zusätzlich empfehlen wir, bei der
Montage des DQS, das Massekabel der Batterie abzuklemmen.
Vor der Installation des DQS die Anleitung sorgfältig durchlesen
Lassen Sie sich Zeit! Bei Montage der DQS-Kontrolleinheit darauf achten das die Einheit weder starken Vibrationen, noch grosser
Hitze ausgesetzt wird. Bei Montage der Einheit mit Klebepads müssen die Klebeflächen vorher sorgfältig entfettet bzw. gereinigt
werden. Beim verlegen der Kabel beachten dass sie weder geknickt, gequetscht oder durch scharfe Kanten beschädigt werden
können. Sollten sie die mitgelieferten Plug and Play Steckerverbindungen nicht verwenden können ,sollten die Kabelverbindungen
professionell verlötet und mit Schrumpfschlauch überzogen werden.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
Universal Ignition Quick Shifter- 1
