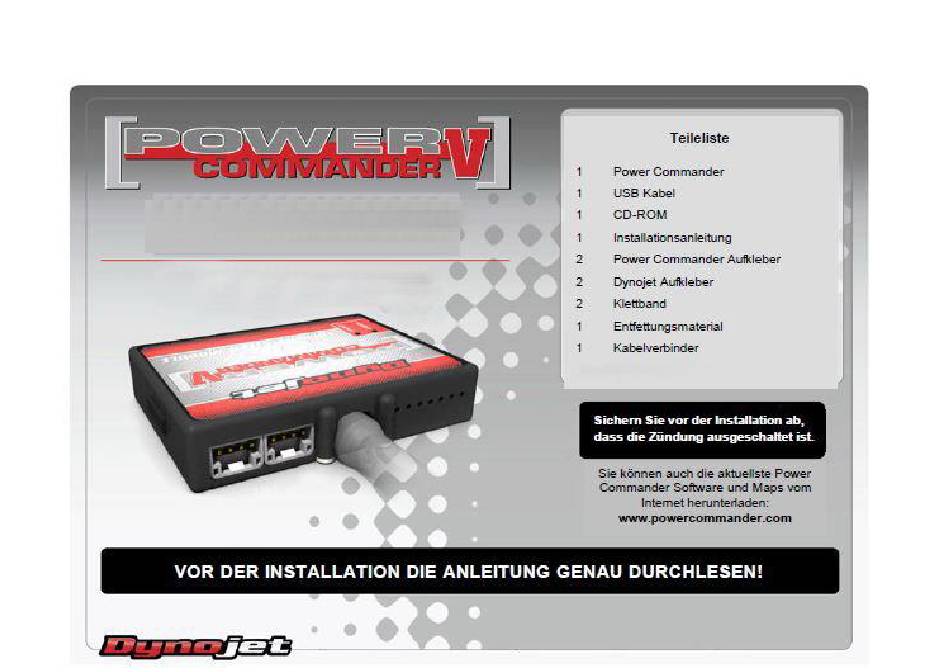

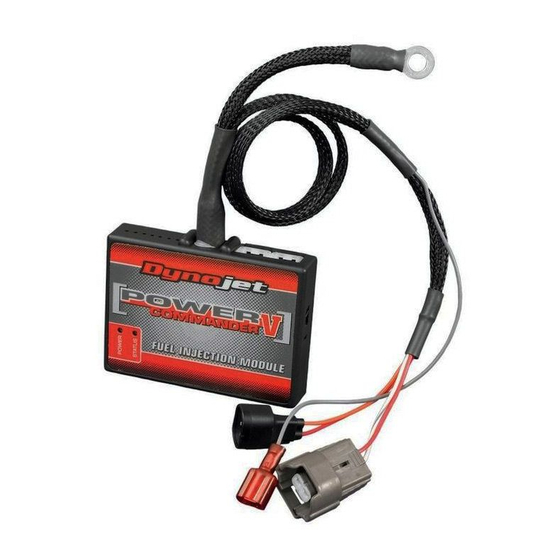

- Seite 3 1 Entfernen Sie den Sitz, beide Seitenabdeckungen und den Kraftstofftank. 2 Befestigen Sie das PCV mit dem mitgelieferten Klettverschluss am Rahmen direkt hinter der Batterie (Abb. A). Reinigen Sie beide Oberflächen mit dem mitgelieferten Alkoholtupfer, bevor Sie den Klettverschluss anbringen Klebstoff.
- Seite 4 6 Stecken Sie das Paar 3-poliger Steckverbinder des PCV-Kabelbaums in den Lagerbestand Anschlüsse für Einspritzventile (Abb. C). 7 Befestigen Sie den mitgelieferten Posi-Tap am Lager GRÜN / GELBES Kabel der Verkabelung des Drosselklappensensors Kabelbaum (Abb. D). Für eine sauberere Installation den serienmäßigen Kabelbaum durchschneiden Ummantelung für den TPS, um auf das Kabel in der Nähe der Oberseite zuzugreifen der Airbox, so dass die Verbindung hinter dem sein wird linke Seitenabdeckung nach der 8 Schließen Sie das GRAUE Kabel vom PCV-...
- Seite 5 9 Befestigen Sie den PCV-Kabelbaum mit dem mitgelieferten Kabelbinder am Hauptkabelbaum (Abb. E). 10 Suchen Sie den serienmäßigen Kabelbaum für die Kurbelposition des Fahrrads und ziehen Sie ihn ab Sensor (Abb. F). Dies ist ein 2-poliges Steckerpaar (1 SCHWARZER Stecker und 1 WEISSER Stecker) befindet sich hinten am rechten Drosselklappengehäuse.
- Seite 6 ……………………………………………………………………………………………………….. 11 Stecken Sie das Paar 2-poliger WEISSER Stecker des PCV-Kabelbaums in die Leitung von die serienmäßigen CPS-Steckverbinder (Abb. G). 12 Verlegen Sie den Rest des PCV-Kabelbaums mit den Flachsteckern nach vorne zur Zündspule entlang des serienmäßigen Kabelbaums auf der linken Seite von der Rahmen.
- Seite 7 14 Ziehen Sie beide Standardkabel von der Zündspule ab (Abb. J). 15 Stecken Sie das Paar PCV-Kabelbaum-Flachstecker in GRÜN Drähte in Reihe der Zündspule und des serienmäßigen GRÜN / ROSA- Drahtes. 16 Stecken Sie das Paar PCV-Kabelbaum-Flachstecker mit ROTEN Kabeln Inline der Zündspule und des serienmäßigen BROWN / PINK-Kabels.
