Parts List
1
Power Commander
1
USB Kabel
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
2
Klettbandstreifen
1
Reinigungstuch
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
i414-411de
i414-411
www.powercommander.com

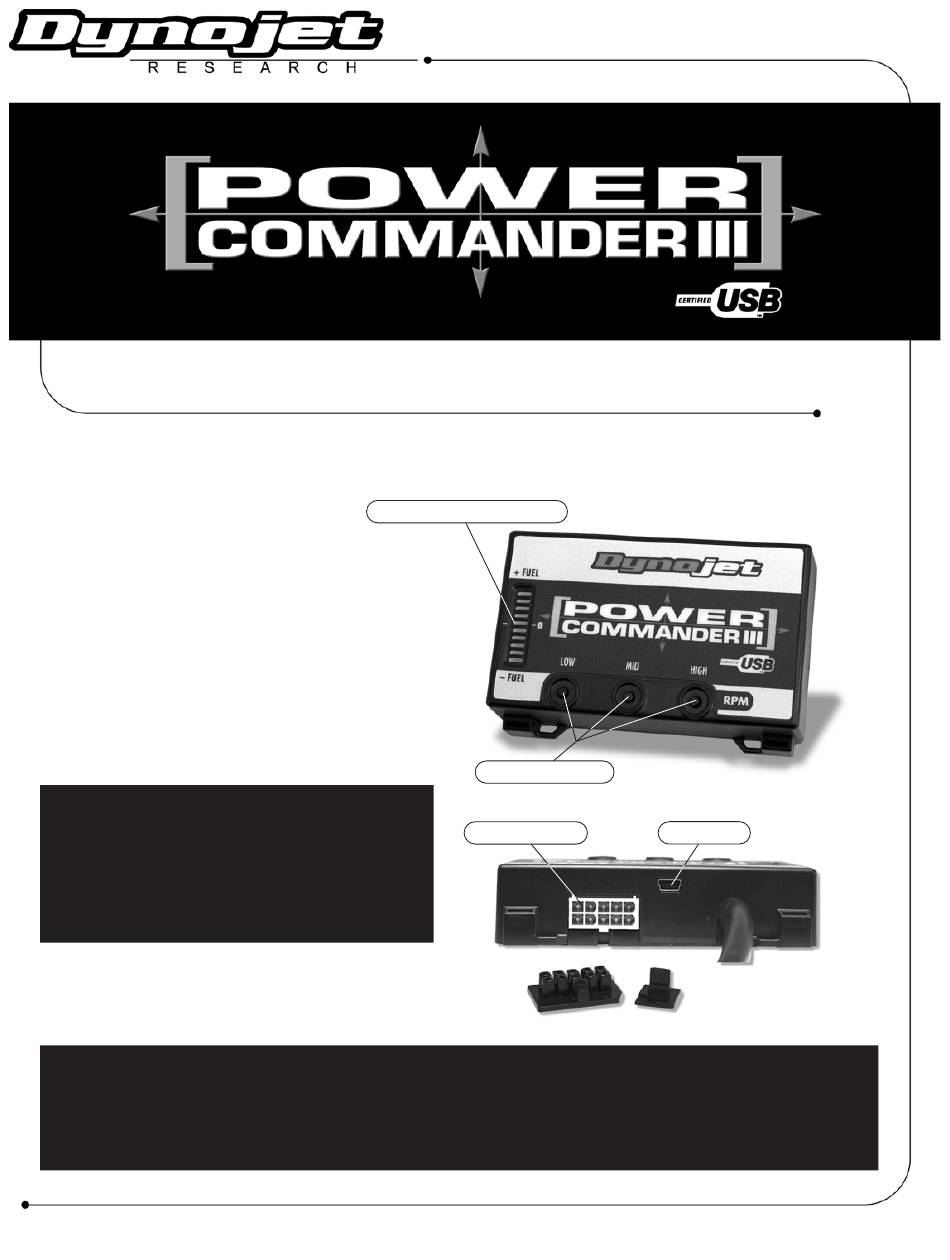

2005 Yamaha MT01
Installationsanleitung

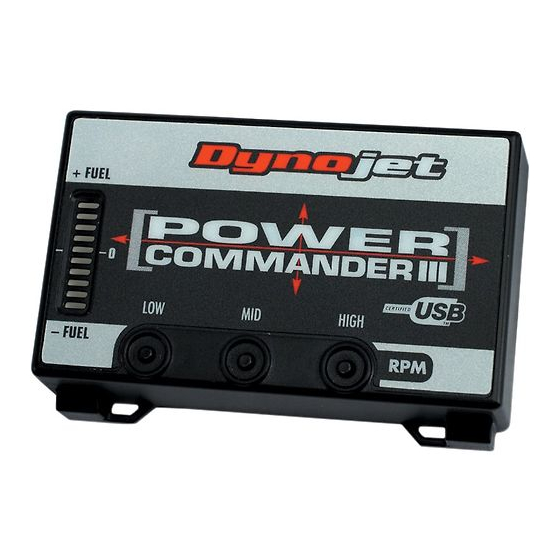

Button Adjustment Display
Faceplate Buttons
Expansion Port
USB Port
2005 Yamaha MT01 - PCIII USB - 1
