Roth Laguna Maxi Wave Montageanleitung Seite 5

Montageanleitung
1
2
3

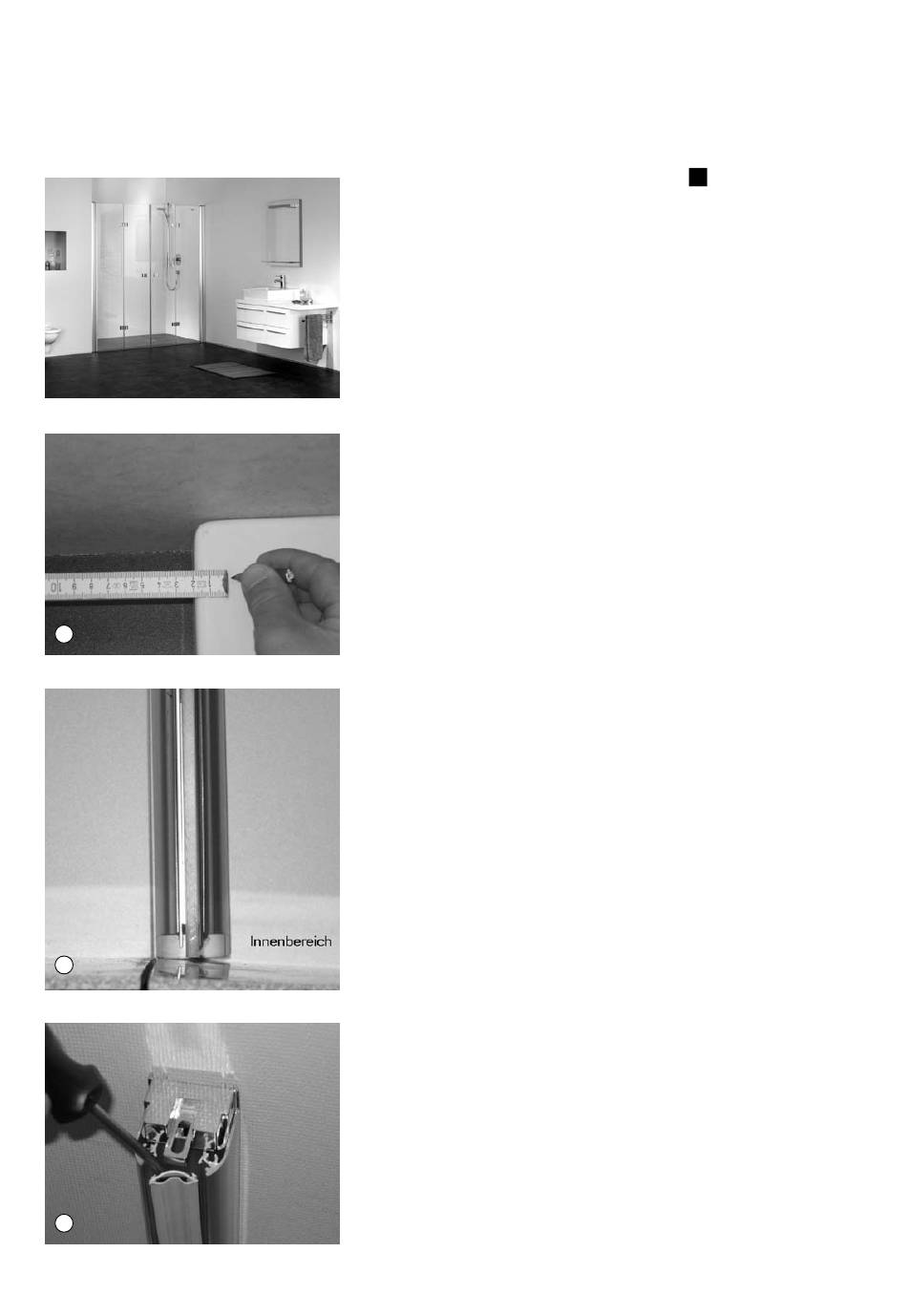

Die folgenden Montageschritte zeigen den
aufbau der linken abtrennungsseite. Für die
rechte abtrennungsseite diese bitte spiegel-
bildlich anwenden.
1. Position der gelenkeinheit auf Dusch-
wanne oder Fliesenboden markieren.
auf Duschwanne 8 mm.
auf Fliesenboden 0 mm. (Fugenbündig)
Bei Sonderanfertigungen sind abweichen-
de Maßangaben im Montagehinweis
angegeben.
2. Bei Montage auf Fliesenboden ist darauf
zu achten, dass die gelenkeinheiten in
den innenbereich des gefälles montiert
werden. Vorteil ist, dass austretendes
Wasser sofort in den innenbereich zurück
laufen kann.
3. obere gelenkplatte und gelenkdichtung
demontieren.
5
Montageschritte
