Anschließen eines Abspielgeräts

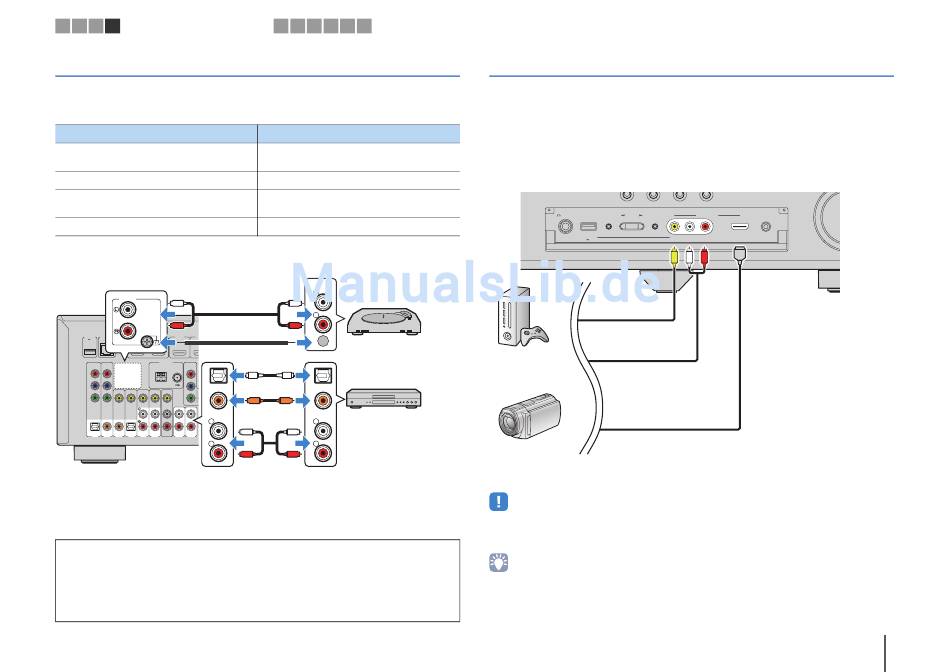

Anschließen von Audiogeräten (wie CD-Player)
Schließen Sie Audiogeräte wie CD-Player, MD-Player oder Plattenspieler am Gerät an.
Wählen Sie je nach den an Ihrem Audiogerät verfügbaren Audio-Eingangsbuchsen
eine der folgenden Anschlussmethoden.
Audioausgangsbuchsen des Audiogeräts
Optisch digital
Koaxial digital
Analog stereo
Plattenspieler (PHONO)
* Außer den Modellen für USA und Kanada
Buchsen PHONO*
Gerät
PHONO
L
(Rückseite)
R
Masseleitung
GND
DC OUT NETWORK HDMI 1 HD
5V 0.5A (NET) HDMI OUT (BD/DVD)
1 2
ARC
ANTENNA
(RADIO) COMPONENT
COMPONENT
VIDEO
VIDEO
AM FM
P
R
P R
OPTICAL
P
B
P B
VIDEO
Y
Y
MONITOR
COAXIAL
L
OPTICAL COAXIAL COAXIAL OPTICAL
AV
(TV)
OUT
AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
R
Buchsen AV 1–6
Buchsen AUDIO 1–2
Wenn Sie die Eingangsquelle durch Drücken von AV 1–6, AUDIO 1–2 oder PHONO*
auswählen, werden die am Audiogerät abgespielten Audiosignale am Gerät ausgegeben.
Beim Anschluss eines Plattenspielers
(Außer den Modellen für USA und Kanada)
• Die Buchse PHONO des Geräts ist mit einem MM-Tonabnehmer kompatibel. Um einen Plattenspieler
mit einem MC-Tonabnehmer mit niedriger Ausgangsspannung anzuschließen, verwenden Sie einen
verstärkenden Übertrager.
• Durch Anschließen des Plattenspielers am GND-Anschluss des Geräts können Störgeräuschanteile
im Signal verringert werden.
5 6 7 8 9 10
Audio-Ausgangsbuchsen am Gerät
AV 1 (OPTICAL)
AV 4 (OPTICAL)
AV 2–3 (COAXIAL)
AV 5–6 (AUDIO)
AUDIO 1–2
PHONO*
Audioausgang (PHONO)
PHONO
L
L
R
R
GND
Plattenspieler
O O
OPTICAL
C C
COAXIAL
Audiogerät
L
L L
R
R R
Audioausgang
(entweder digital optisch,
digital koaxial oder analog stereo)

Anschluss an den Buchsen an der Frontblende

Verwenden Sie die Buchse VIDEO AUX, um vorübergehend Geräte wie Spielekonsolen
und Camcorder an das Gerät anzuschließen.
Verwenden Sie die Buchse USB, um einen iPod oder ein USB-Speichergerät
anzuschließen. Näheres hierzu finden Sie unter „Anschließen eines iPod" (S. 56) oder
„Anschließen eines USB-Speichergeräts" (S. 60).
Bevor Sie die Verbindung herstellen, stoppen Sie die Wiedergabe am Gerät, und
regeln Sie die Lautstärke am Gerät herunter.
Gerät (Vorderseite)
USB
PHONES TONE CONTROL PROGRAM STRAIGHT
SILENT CINEMA iPod/iPhone/iPad
5V 2.1A
Spielekonsole
Camcorder
Wenn Sie mit V-AUX die Eingangsquelle „V-AUX" auswählen, werden die am
Videogerät abgespielten Video-/Audiosignale am Gerät ausgegeben.
• Um Videos zu betrachten, die der Buchse VIDEO AUX (HDMI IN) zugeführt werden, schließen Sie den
Fernseher an der Buchse HDMI OUT am Gerät an (S. 21 bis 24).
• Entsprechend den an Ihrem Gerät vorhandenen Ausgangsbuchsen benötigen Sie ein passendes HDMI-Kabel.
• Wenn Sie Videogeräte sowohl an der Buchse HDMI IN als auch an den Buchsen VIDEO/AUDIO
anschließen, gibt das Gerät Video-/Audiosignale an der Buchse HDMI IN aus.
• Wenn „USB" als Eingangsquelle ausgewählt ist, werden Videosignale, die der Buchse VIDEO AUX
(VIDEO) zugeführt werden, an den Buchsen HDMI OUT und MONITOR OUT (VIDEO) ausgegeben.
VORBEREITUNGEN ➤ Anschließen von Abspielgeräten
VIDEO AUX YPAO MIC
VIDEO L AUDIO R HDMI IN
HDMI
V L R
