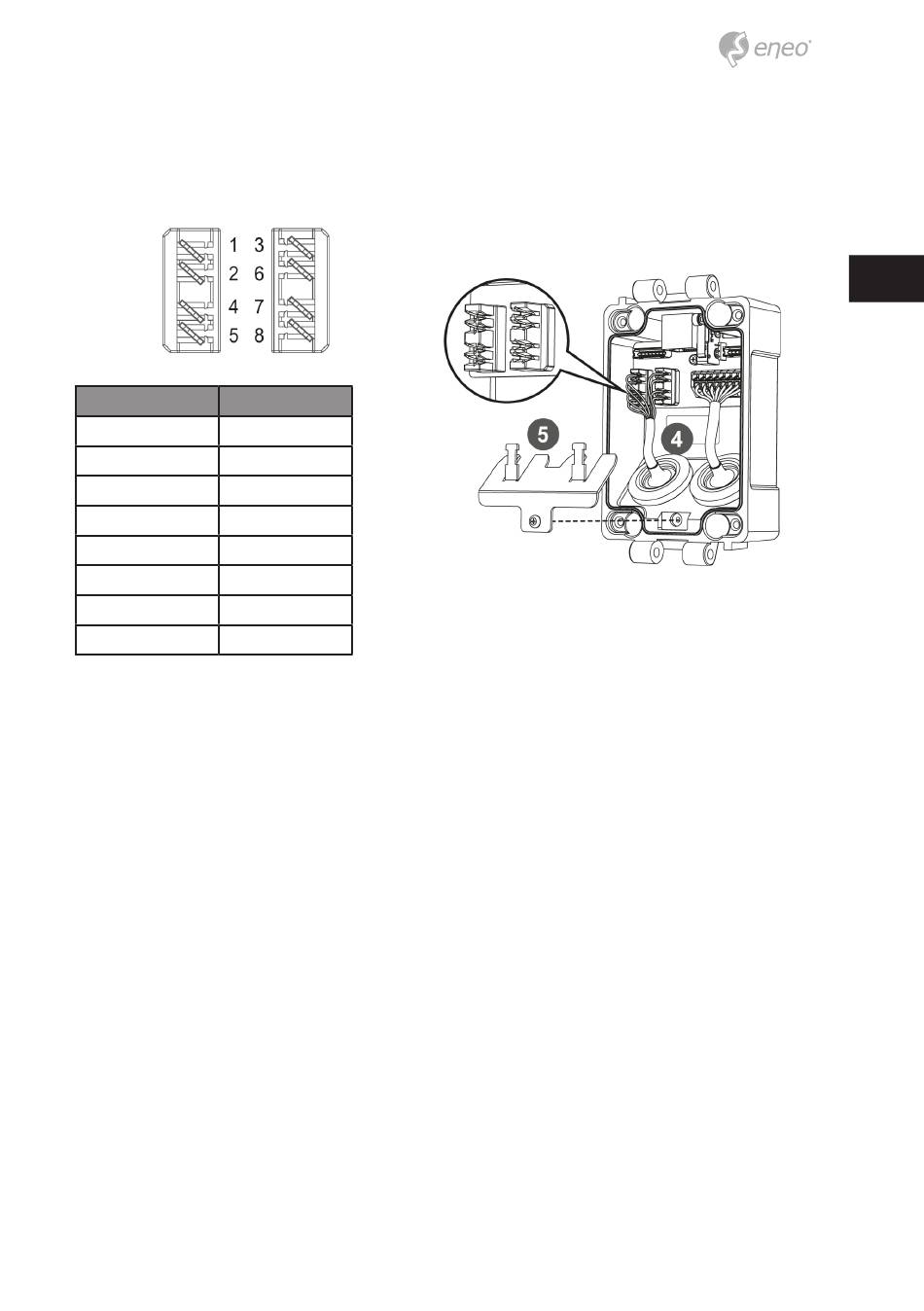

4. Schließen Sie die Strom- und E/A-Drähte und das Netzwerkkabel an den Terminals
an. Das Netzwerkkabel kann entweder über den RJ45-Anschluss oder die
LSA-Anschlüsse verbunden werden.
5. Fixieren Sie die Kabelfixierungsplatte und binden Sie die Kabel daran fest.
TIA/EIA 568A
TIA/EIA 568B
1. Grün-Weiß
1. Orange-Weiß
2. Grün
2. Orange
3. Orange-Weiß
3. Grün-Weiß
4. Blau
4. Blau
5. Blau-Weiß
5. Blau-Weiß
6. Orange
6. Grün
7. Braun-Weiß
7. Braun-Weiß
8. Braun
8. Braun
6. Befestigen Sie den Deckel der Anschlussbox mit dem Scharnierstift an der Basis
der Anschlussbox. Der Stift kann von beiden Seiten eingeführt werden.
7. Schließen Sie die Netz- und Ethernet-Kabel von der Kamera an.
8. Setzen Sie die Brücke des Alarmeingangs auf. (siehe "Alarm bei Öffnung der Abde-
ckung und externer Alarmeingang")
9. Bringen Sie die Abdeckung der Anschlussbox an und ziehen Sie diese mit den
Verbindungsschrauben (4 Stück) fest.
* Achtung: Wenn die Verbindungsschrauben nicht festgezogen sind, kann Feuchtig-
keit ins Innere der Box eindringen.
Verbindungen an den LSA-Anschlüssen
