- Seite 20 Inhalt Lieferumfang .......................23 Gerätekomponenten ....................24 Installationsanweisungen ..................25 Einstellung von Schwenkung und Neigung ......................26 Montage- und Inbetriebnahmeanleitung......................27 Stromversorgungsanschlüsse ............................ 28 Schnelle Netzwerkkonfiguration ................29 Beschreibung des Web-Viewers ..........................30 Player-Steuerung & Anzeige ..........................30 PTZ-Steuerung ................................31 Übersicht des Konfigurationsmenüs ........................32 Schnellkonfiguration ....................33 Information ..................................
-
Seite 21: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden. -
Seite 22: Grafische Symbole
• Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •... -
Seite 23: Lieferumfang
Lieferumfang • Netzwerkkamera • Betriebsanleitung • Bohrschablone • Kunststoffdübel: 6 x 30mm (3x) • Befestigungsschraube: 3,5 x 25 mm (3x) -
Seite 24: Gerätekomponenten

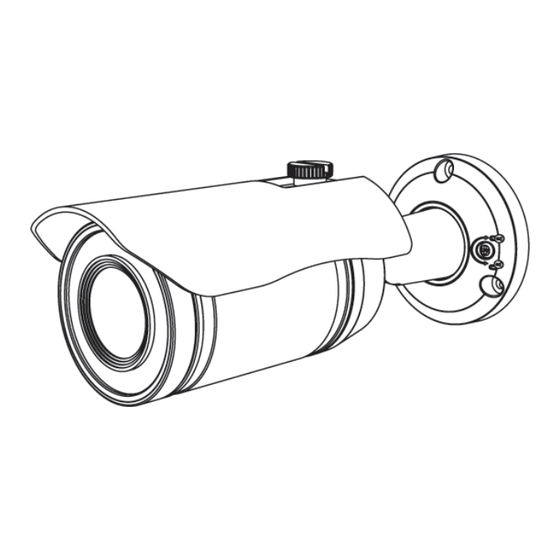

Gerätekomponenten Bolzen für Sonnenschutzdach Sonnenschutzdach Netzkabel Doppelglasiges Fenster Kamerahalterung Hinteres Gehäuse Offenes Gehäuse Vorderes Gehäuse IP Reset (Standard) VORSICHT: • Achten Sie besonders darauf, die Fensteroberfläche der Kamera während der Installation oder der Einstellung NICHT zu verkratzen. • Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenberei- chen auszusetzen. -
Seite 25: Installationsanweisungen
Installationsanweisungen 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. 2. Verlegen Sie das Netzkabel an die Anschlussstelle. 3. Setzen Sie die Kamerahalterung an die Stelle mit den vorgebohrten Löchern und befestigen Sie sie mit den Befestigungsschrauben. -
Seite 26: Einstellung Von Schwenkung Und Neigung
Einstellung von Schwenkung und Neigung • Schwenken: Stellt die Blickrichtung ein. • Neigen: Stellt den Blickwinkel ein. • Drehwinkel: Stellt die Blickrotation ein. 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max. -
Seite 27: Montage- Und Inbetriebnahmeanleitung
[ HINWEIS ] Anpassung des Betrachtungswinkels mit einer 3-Achsen-Halterung • Entriegeln Sie mit einem Schraubendreher die Verriegelungs-/Entriegelungsschrau- be an der Kamerahalterung. • Stellen Sie den Betrachtungswinkel der Kamera ein und ziehen Sie die Verriege- lungs-/Entriegelungsschraube sowie die Sicherungsschraube auf der anderen Seite der Halterung fest. -
Seite 28: Stromversorgungsanschlüsse
Stromversorgungsanschlüsse Die Kamera kann entweder mit 12 VDC oder PoE (IEEE Std. 802.3af ) betrieben werden. Pri- märe und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden. -
Seite 29: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. -
Seite 30: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des Konfigurationsmenüs. (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. (D) Hauptkonfigurationsmenü: Zum Einstellen der Kamera- oder Netzwerk-Funktionen. -
Seite 31: Ptz-Steuerung
(3) An Fenstergröße anpassen: Die Live-Ansicht wird an die Fenstergröße angepasst. (4) Vollbild: Passt die Darstellung von Live-Ansicht-Anzeige der Monitor-Auflösung an. ESC-TASTE: Kehrt zum vorherigen Menü zurück. (5) Benutzerdefiniert: Die Vergrößerungsskala (0% ~ 200%) der Live-Ansicht in der Steuerungsleiste wird verwendet. 100% ist die Standardeinstellung. PTZ-Steuerung Zur manuellen Zoom-/Fokus-Einstellung oder zur automatischen Fokussierung mittels One-Push-Automatik. -
Seite 32: Übersicht Des Konfigurationsmenüs
Übersicht des Konfigurationsmenüs Kategorie Menü Konfiguration Pause, Schnappschuss Player- Steuerung Anzeige: (An Fenstergröße anpassen, Vollbild, Benutzerdefiniert) LIVE-ANSICHT Video-Stream Stream1, Stream2, Stream3 Protokoll HTTPS, HTTP, TCP, UDP PTZ-Steuerung Zoom, Focus, Push AF Information Allgemein, Systeminformationen, Open Source Informationen Quelle Stream1/2/3 Smart Video Stream ROI(Region Of Interest), Dynamic GOP Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Allgemein... -
Seite 33: Schnellkonfiguration
Schnellkonfiguration Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. • > BENUTZER: Können hinzugefügt, bearbeitet oder gelöscht werden. -
Seite 34: Hinzufügen
Klicken Sie auf die Schaltflächen Hinzufügen, Ändern oder Löschen, um die Benutzerkon- ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. -
Seite 35: Löschen
5. Klicken Sie auf die Schaltfläche OK, um die geänderten Einstellungen des Benut- zers zu speichern. Löschen Zum Entfernen eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie entfernen möchten. 2. Klicken Sie auf Löschen. In einem Dialogfeld werden Sie um Bestätigung gebeten. 3. -
Seite 36: Datum- & Uhrzeitanzeige
Datum- & Uhrzeitanzeige Wählen Sie das Datums&Zeitformat aus, die angezeigt werden sollen. Netzwerk Wenn im Netzwerk ein DHCP-Server (Dynamic Host Configuration Protocol) vorhanden ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Ruft die IP-Adresse ab, die vom DHCP-Server (Dynamic Host Configuration-Protokoll) zugewiesen wurde. -
Seite 37: Ipv6-Adresse
Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. IP-Adresse, Subnetzmaske, Gateway: Zeigt die aktuelle IP-Adresse an, die vom DHCP bezogen wurde. Use the following IP address (Folgende IP-Adresse verwenden): Markieren Sie das Optionsfeld nur, wenn Sie die IP-Adresse manuell einstellen wollen. IPv6-Adresse Markieren Sie das Kontrollkästchen ENABLE (AKTIVIEREN), um die IPv6-Adresse zu ver- wenden, und klicken Sie auf die Schaltfläche SAVE (SPEICHERN), anschließend wird eine... -
Seite 39: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com.
