Verwandte Anleitungen für Eneo ITB-7SF0075M0A
Inhaltszusammenfassung für Eneo ITB-7SF0075M0A

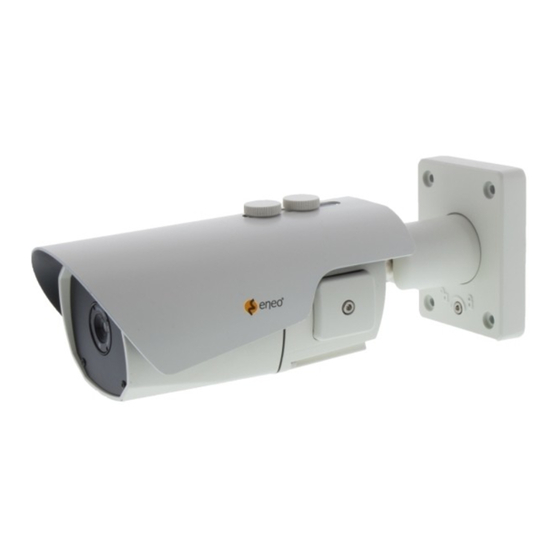

- Seite 1 Quick Installation Guide Thermal Network Camera, 336x256, 25Hz, Audio, Composite, PoE, IP67 ITB-7SF0075M0A ITB-7SF0013M0A ITB-7SF0019M0A ITB-7SF0035M0A...
-
Seite 2: Inhaltsverzeichnis
Table of content Parts supplied .......................5 Part names ........................6 Installation instructions ....................7 Pan & Tilt adjustments ..............................8 Power supply connections ............................10 Quick Network Setup ....................11 Web viewer description .............................. 12 Player control & Display ............................12 Video Stream ................................13 Protocol .................................. -
Seite 3: General Safety Instructions
Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed. -
Seite 4: Graphical Symbols
Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems). -
Seite 5: Parts Supplied
Parts supplied • Camera • Operating Instruction • CD • Mounting Template • Cable Signal Sticker • Plastic Anchor: 6 x 30mm (4x) • Mounting Screw: 4 x 30mm (4x) • Assembly Screw: 4 x 15mm (4x) • Torque Wrench: 3mm (1x) •... -
Seite 6: Part Names
Part names Sunshield bolt Sunshield Ethernet & Power cable Easy bracket Bracket Lock/Unlock screw Front case Rear case COVER OPEN IP Reset Micro SD Card slot USB Connector... -
Seite 7: Installation Instructions
Installation instructions CAUTION: The camera’s base should be attached to a structural object, such as concrete, hard wood, wall stud or ceiling rafter that supports the weight of the camera. If necessary use appro- priate mounting material (e.g. anchors) instead of the material enclosed with the camera. -
Seite 8: Pan & Tilt Adjustments
Mounting Screw: 4x30mm Assembly Screw: 4x15mm Torque Wrench REAR VIEW Cable exit CAUTION: Extreme care should be taken NOT to scratch the surface of win- dow while the camera installing or adjusting. Care should be taken the cable is NOT to be damaged, kinked or exposed in the hazardous area. - Seite 9 90° 90° 2. Tilt limit: Tilt is limited to 0°(2°) min ~ 90° max. for wall(ceiling) installation respec- tively with reference to the wall(ceiling) when the inclination of camera module is 0°, that is, the image is aligned horizontally. 88° 90°...
-
Seite 10: Power Supply Connections
Adjustment of viewing angle with a bracket Lock / Unlock screw Torque wrench Power supply connections Make sure the power is removed before the installation. Camera can work with either 24VAC or 12VDC, dual voltage power and PoE (IEEE Std. 802.3af ). Primary and secondary grounds are completely isolated to avoid the possible ground loop problems. -
Seite 11: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. -
Seite 12: Web Viewer Description
Web viewer description (A) Menu button: Click the button to show or hide the setup menu bar. (B) Model name: Show a camera model name connected. (C) Select Language: Set the web viewer language English, German or French. (D) Main setup menu bar: Set the camera or network functions. (E) Camera monitoring window: Display the currently connected camera view or function. - Seite 13 (3) Speaker: Enables audio to be output to the audio out port. (4) Microphone: Enables audio to be input from the audio input port. (5) Record: (Available with the built-in Storage feature version only) Records the live video in H.264 format to the equipped storage memory like SD, SDHC or SDXC from the video stream selected in the RECORD menu.
-
Seite 14: Video Stream
Setup Menu Table Category Menu Configuration Pause, Snapshot, Speaker, Microphone, Record Player Control Display (Window Fit, Full Screen, Custom) LIVE VIEW Video Stream Stream1, Stream2, Stream3 Protocol HTTP, TCP, UDP PTZ Contol (*) Zoom, Focus, Push AF PLAYBACK Event Search, Timeline Search, Timeline Bar Information General, System Information, Open source Information Source... - Seite 15 Overwrite when storage is full, Record Continuous record setting Record Schedule Storage Format, Remove, Storage Information Motion, VCA, Tamper, Alarm In, System, Manual, Network, Triggers Timer, Temperature Event Record, Alarm Out, E-Mail, FTP, Video Boost, Notification Actions Server SETUP Rules Event Processing, ONVIF Mapping Security User, HTTPS, IP Filter, ONVIF, Video Stream, Export/Import...
-
Seite 16: Quick Setup
Quick Setup Information Shows the overall information about the system such as Model name, MAC address, IP address, Zeroconf, IP address, Firmware version, Server time, Running time, CPU usage, Inbound/Outbound Bandwidth and Open source list. Users Manages the user accounts by names, groups and authorities. •... -
Seite 17: Add
Click the Add, Edit, or Delete button for managing user account. To add a new user: 1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters). User names are not case sensitive. 2. Type a password and retype confirm password. (1 to 8 alphanumeric characters). Passwords are case sensitive. -
Seite 18: Delete
2. Click the Edit tab, then new pop-up window appears. 3. Type a password (1 to 8 alphanumeric characters) and retype confirm password. The user name can’t be modified. 4. Select one of the groups you wish to assign to the user. 5. -
Seite 19: Day & Time Display
Day & Time Display Select the date & time formats to be displayed. Network The DHCP (Dynamic Host Configuration Protocol) server has a feature that automatically assigns an IP address to the device if there is a device on the network. IPv4 Address Obtain IP address via DHCP : Gets the IP address assigned by the DHCP (Dynamic Host Configuration Protocol) server. -
Seite 20: Ipv6 Address
IP address, Subnet mask, Gateway: Displays the current IP address which is obtained from the DHCP Use the following IP address: Select the choice box if you want to assign the IP address manually. IPv6 Address Mark ENABLE check box to use IPv6 address and click SAVE button, then new IPv6 address will be obtained. -
Seite 21: Further Information
Further information Make sure to always upgrade to the latest firmware version available from the eneo web- site at www.eneo-security.com to receive the latest functionality for your product. The manual, and other software tools are available on the eneo website at www.eneo-security.com or on the included CD. - Seite 22 Inhaltsverzeichnis Lieferumfang .......................25 Bezeichnungen von Gerätekomponenten ...............26 Installationsanweisungen ..................27 Einstellung von Schwenkung und Neigung ......................28 Stromversorgungsanschlüsse ............................ 30 Schnelle Netzwerkkonfiguration ................31 Beschreibung des Web-Viewers ..........................32 Player-Steuerung & Anzeige ..........................32 Video-Stream ................................33 Protokoll ..................................33 PTZ-Steuerung ................................33 Benutzerhandbuch ..............................
-
Seite 23: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden. -
Seite 24: Grafische Symbole
• Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da dies Augen gefährden kann, LED Klasse 1M. •... -
Seite 25: Lieferumfang
Lieferumfang • Kamera • Betriebsanleitung • CD • Bohrschablone • Kabelsignal-Aufkleber • Kunststoffdübel: 6 x 30mm (4x) • Befestigungsschraube: 4 x 30mm (4x) • Montageschraube: 4 x 15mm (4x) • Inbusschlüssel: 3mm (1x) • Kupplung für RJ45 Kabel (1x) • Steckverbinder: (1x) •... -
Seite 26: Bezeichnungen Von Gerätekomponenten
Bezeichnungen von Gerätekomponenten Bolzen für Sonnenschutzdach Sonnenschutzdach Ethernet- und Stromkabel "Easy Bracket"-Halterung Kamerahalterung Schraube zum Verriegeln/Entriegeln Vorderes Gehäuse Hinteres Gehäuse Abdeckung öffnen IP Reset Schlitz für microSD-Karte USB-Anschluss... -
Seite 27: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. -
Seite 28: Einstellung Von Schwenkung Und Neigung
Befestigungsschraube: 4 x 30 mm Montageschraube: 4 x 15 mm Inbusschlüssel Rückansicht Kabeldurchgang ACHTUNG: Achten Sie besonders darauf, die Fensteroberfläche der Kamera während der Installation oder der Einstellung NICHT zu verkrat- zen. Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenbereichen auszusetzen. - Seite 29 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 90° 90° 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max. 90° begrenzt, wobei vorausgesetzt wird, dass die Neigung des Kameramoduls in Bezug auf die Wand (bzw. Decke) 0° ist, d.h., dass das Bild hori- zontal ausgerichtet ist.
-
Seite 30: Anpassung Des Betrachtungswinkels Mit Einem Halter
Anpassung des Betrachtungswinkels mit einem Halter Schraube zum Verriegeln/ Inbusschlüssel Entriegeln Stromversorgungsanschlüsse Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. Die Kamera kann entweder mit 12VDC oder 24VAC, doppelte Spannungsversorgung und PoE (IEEE Std. 802.3af ) betrieben werden. Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden. -
Seite 31: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. -
Seite 32: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des Konfigurationsmenüs. (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. (D) Hauptkonfigurationsmenü: Zum Einstellen der Kamera- oder Netzwerk-Funktionen. - Seite 33 (1) Pause: Pausiert das Live-Bild. (2) Schnappschuss: Erfasst das Bild im .jpg-Format in der aktuellen Auflösung des Streams. (3) Lautsprecher: Aktiviert das Ausgeben von Audio an den Audioausgang. (4) Mikrofon: Aktiviert den Audioeingang am Audioeingang-Port. (5) Aufzeichnung: (nur bei Kameras mit eingebauter Speichermöglichkeit) Aufzeich- nung der Live-Ansicht mit der H.264-Kompression auf das installierte Speicher- medium SD, SDHC oder SDXC von dem Video-Stream, der unter Menüpunkt AUFZEICHNUNG eingestellt wurde.
-
Seite 34: Video-Stream
Übersicht des Konfigurationsmenüs Kategorie Menü Konfiguration Pause, Snapshot, Lautsprecher, Mikrofon, Aufnahme Player-Steuerung Anzeige: (An Fenstergröße anpassen, Vollbild, Benutzerdefiniert) LIVE-BILD Video-Stream Stream 1, Stream 2, Stream 3 Protokoll HTTP, TCP, UDP PTZ-Steuerung(*) Zoom, Fokus, Push AF WIEDERGABE Ereignissuche, Zeitleistensuche, Zeitleiste Information Allgemein, Systeminformationen, Open Source Informationen Quelle Stream 1/2/3, Schnappschuss... - Seite 35 Bei vollem Speicher überschreiben, Aufzeichnung Einstellungen für Daueraufnahme Aufzeichnung Zeitplan Speicher Formatieren, Entfernen, Speicherinformationen Bewegung, Manipulation, VCA, Alarmeingang, System, Auslöser Manuell, Netzwerk, Timer, Temperatur Ereignis Aufnahme, Alarmausgang, E-Mail, FTP, Video Boost, Aktionen Benachrichtigungsserver Regeln Ereignisverarbeitung, ONVIF Mapping Benutzer, HTTPS, IP-Filter, ONVIF, Video-Stream, Export/ KONFIGURATION Sicherheit Import...
-
Seite 36: Schnellkonfiguration
Schnellkonfiguration Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. • Markieren Sie ENABLE ANONYMOUS VIEWER LOGIN (Anmeldung anonymer Benut- zer erlauben), um anonymen Benutzern die Anmeldung an der Kamera zu gestat- ten. -
Seite 37: Hinzufügen
Klicken Sie auf die Schaltflächen Hinzufügen, Ändern oder Löschen, um die Benutzerkon- ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. -
Seite 38: Bearbeiten
Bearbeiten Zum Bearbeiten eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie bearbei- ten möchten. 2. Klicken Sie auf die Registerkarte Bearbeiten, dann erscheint ein neues Popup-Fenster. 3. Geben Sie ein Passwort ein (1 bis 8 alphanumerische Zeichen) und tippen Sie diesen anschließend zur Bestätigung erneut ein.Der Benutzername kann nicht geändert werden. -
Seite 39: Zeitzone
• Synchronize with NTP Server (Synchronisation mit NTP-Server): Stellt die Uhrzeit alle 60 Minuten anhand des zugewiesenen NTP-Servers ein. Die IP-Adresse oder der Host-Name des NTP-Servers wird im Zeitserver angegeben. Zeitzone Der ausgewählte NTP-Server soll mit der Zeitzone übereinstimmen, in der die Kamera installiert wurde. -
Seite 40: Netzwerk
Netzwerk Wenn im Netzwerk ein DHCP-Server (Dynamic Host Configuration Protocol) vorhanden ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Ruft die IP-Adresse ab, die vom DHCP-Server (Dynamic Host Configuration-Protokoll) zugewiesen wurde. Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. - Seite 41 • PRIMARY DNS SERVER (Primärer DNS-Server): Geben Sie die IP-Adresse des primä- ren DNS-Servers ein. • SECONDARY DNS SERVER (Sekundärer DNS-Server): Geben Sie die IP-Adresse des sekundären DNS-Servers ein.
-
Seite 42: Weitere Informationen
Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Videomanagement unter www.eneo-security.com. - Seite 43 Contenu Matériel livré .........................5 Noms des pièces ......................6 Instructions d'installation ....................7 Réglages Panoramique/Inclinaisons ..........................8 Connexions d'alimentation ............................10 Configuration rapide du réseau .................12 Description de la visionneuse web (Web viewer) ..................... 13 Commande du lecteur & affichage ........................13 Flux vidéo ..................................14 Protocole ..................................
-
Seite 44: Instructions De Sécurité
Instructions de sécurité Consignes de sécurité générales • Avant de brancher et de mettre en service le système, veuillez lire d'abord ces consignes de sécurité ainsi que la notice d'instructions. • Conservez soigneusement la notice d'instructions en vue d'une utilisation ultérieure. •... -
Seite 45: Symboles Graphiques
• Une distance de sécurité > 1 m doit être respectée par rapport au projecteur dans un environnement sombre, quand on regarde directement dans le projecteur IR. • Les rayons invisibles des LED ne doivent pas être observés directement avec des instruments optiques (par ex. -
Seite 46: Matériel Livré
Matériel livré • Caméra • Mode d'emploi • CD • Gabarit de perçage • Étiquette de signalisation du câble • Chevilles en plastique : 6 x 30 mm (4x) • Vis de montage : 4 x 30mm (4x) • Vis de montage : 4 x 15 mm (4x) •... -
Seite 47: Noms Des Pièces
Noms des pièces Boulon du pare-soleil Pare-soleil Câble Ethernet & câble d'alimentation Easy bracket Support Vis de verrouillage/déverrouillage Panneau avant Panneau arrière Couvercle ouvert IP Reset Logement Carte Micro SD Prise USB... -
Seite 48: Instructions D'installation
Instructions d'installation ATTENTION : La base de la caméra doit être fixée à une surface solide, comme du bois dur, un mur, pilier ou poutre au plafond apte à supporter le poids de la caméra dôme. Si nécessaire, utiliser un matériel de fixation (ancrages) plus adéquat au lieu du matériel fourni avec la caméra. -
Seite 49: Réglages Panoramique/Inclinaisons
Vis de montage : 4x30 mm Vis de montage : 4 x 15 mm Clé Torx VUE ARRIÈRE Sorties de câbles ATTENTION : Il faut absolument veiller à ne PAS érafler la surface de la fenêtre lors de l'installation ou du réglage de la caméra. Veillez à... - Seite 50 90° 90° 2. Limite d'inclinaison : l’inclinaison est limitée à une fourchette de 0° (2°) min ~ 90° max. pour une installation murale (au plafond) par rapport au plafond lorsque l’inclinaison du module caméra est à 0°, c’est-à-dire lorsque l’image est alignée horizontalement.
-
Seite 51: Connexions D'alimentation
Réglage de l'angle de vision à l'aide d'un support Vis de verrouillage/ Clé Torx déverrouillage Connexions d'alimentation Assurez-vous que l´alimentation secteur est déconnectée avant l'installation. La caméra peut fonctionner en 24 V CA ou en 12 V CC ainsi qu’avec une alimentation bitension et par PoE (IEEE Std. -
Seite 52: Configuration Rapide Du Réseau
5. Cliquez avec la touche droite de la souris sur le nom de l'appareil dans le ges- tionnaire de site « eneo Site Manager » pour faire apparaître le menu contextuel. Utilisez l'option ‘Open Device Web Site’ pour accéder à la caméra. -
Seite 53: Description De La Visionneuse Web (Web Viewer)
Description de la visionneuse web (Web viewer) (A) Bouton Menu : cliquez sur le bouton pour afficher ou masquer la barre de menu de configuration. (B) Nom du modèle : afficher un nom de modèle de caméra connecté. (C) Sélectionner une langue : définir la langue de visionneuse web anglais, allemand ou français. -
Seite 54: Flux Vidéo
(1) Pause : interrompt l'affichage en direct. (2) Snapshot (Instantané) : capture l'image au format .jpg avec la résolution du flux actuel. (3) Speaker (Haut-parleur) : permet la sortie du signal audio au port de sortie audio. (4) Microphone : permet d'entrer le signal audio à partir du port d'entrée audio. (5) Record (Enregistrement) : enregistre la vidéo en direct en format H.264 sur la mémoire de stockage équipée comme SD, SDHC ou SDXC à... -
Seite 55: Tableau Du Menu Configuration
Tableau du menu Configuration Catégorie Menu Configuration Pause, instantané, haut-parleur, microphone, enregistrer Commande du lecteur Afficher (Ajustement de la fenêtre, Plein écran, Personnalisé) LIVE VIEW (Affichage en Flux vidéo Stream1, Stream2, Stream3 direct) Protocole HTTP, TCP, UDP Commande PTZ(*) Zoom, Focus, Push AF PLAYBACK (Lecture) Recherche par évènement, recherche chronologique, barre temporelle Information... - Seite 56 Écraser lorsque le disque est plein, Enregistrement paramètres d'enregistrement continu Enregistrement Programmation Stockage Formater, supprimer, stocker des informations Motion, VCA, Manipulation, Alarme, Système, Manuel, Déclencheurs Réseau, Minuterie, Température Événement Enregistrement, Sortie d'alarme, E-mail, FTP, Optimisation Actions vidéo, Serveur de notification Règles Traitement d'évènement, mappage ONVIF Utilisateur, HTTPS, filtre IP, ONVIF, flux vidéo, exportation...
-
Seite 57: Configuration Rapide
Configuration rapide Information Affiche les informations générales sur le système telles que le nom du modèle, l'adresse MAC, l'adresse IP, Zeroconf, l'adresse IP, la version du micro-programme, l'heure du serveur, le temps de fonctionnement, l'utilisation du processeur, la bande passante en- trante / sortante et la liste des sources libres. -
Seite 58: Ajouter
Cliquez sur le bouton Add (Ajouter), Modify (Modifier) ou Remove (Supprimer) pour gérer le compte utilisateur. Ajouter Pour ajouter un nouvel utilisateur : 1. Cliquez sur l’onglet Add (Ajouter) et tapez un nouveau nom d'utilisateur. (1 à 14 caractères alphanumériques). Les noms d’utilisateur ne sont pas sensibles à la casse. -
Seite 59: Éditer
Éditer Pour modifier un utilisateur : 1. Sélectionnez l'un des noms d'utilisateur que vous souhaitez modifier dans la liste d’utilisateurs (User List). 2. Cliquez sur l'onglet Edit (Éditer) ; une nouvelle fenêtre pop-up s'affiche alors. 3. Entrez un mot de passe (1 à 8 caractères alphanumériques) et retapez-le dans Confirmer le mot de passe.Le nom d’utilisateur ne peut être modifié. -
Seite 60: Fuseau Horaire
Fuseau horaire Sélectionnez le fuseau horaire à référencer sur le serveur NTP où la caméra est installée. Marquer la case à cocher AUTOMATICALLY ADJUST FOR DAYLIGHT SAVING CHANGES pour mettre à jour automatiquement l'heure d'été Affichage du jour et de l'heure Sélectionnez les formats de date et d'heure à... -
Seite 61: Adresse Ipv4
Adresse IPv4 Obtenir l'adresse IP via le serveur DHCP : Obtient l'adresse IP attribuée par le serveur DHCP (Dynamic Host Configuration Protocol). Statut : 'Allocated' montre que l'adresse IP est obtenue auprès du DHCP. Adresse IP, Masque de sous-réseau, Passerelle : Affiche l'adresse IP actuelle qui est obtenue à... -
Seite 63: Complément D'information
Le manuel utilisateur et d’autres outils logiciels sont disponibles sur le site web eneo www.eneo-security.com ou sur le CD joint. Des informations concernant les solutions logicielles de gestion vidéo compatibles sont disponibles dans la catégorie Videomanagement (gestion des vidéos) sur www.eneo-se-... - Seite 64 Indice Parti fornite .........................26 Denominazione dei componenti ................27 Istruzioni per l'installazione ..................28 Regolazione della panoramica e dell'inclinazione ..................... 29 Collegamento all'alimentazione ..........................31 Configurazione rapida della rete ................32 Descrizione del visualizzatore Web ......................... 33 Controllo del lettore e display ..........................33 Video Stream ................................
-
Seite 65: Istruzioni Generali Per La Sicurezza
Istruzioni per la sicurezza Istruzioni generali per la sicurezza • Prima di collegare e mettere in funzione il sistema, leggete le istruzioni per la sicurezza e le istruzioni per l'uso. • Conservate con cura le istruzioni per l'uso per un eventuale utilizzo futuro. •... - Seite 66 • Deve essere mantenuto un margine di sicurezza di > 1 m dal proiettore se si guarda direttamente nel proiettore IR in un ambiente buio. • Non guardare direttamente le radiazioni LED invisibili utilizzando strumenti ottici (ad es. lente, lente di ingrandimento o microscopio) per prevenire danni agli occhi ( LED classe 1M).
-
Seite 67: Parti Fornite
Parti fornite • Telecamera • Istruzioni per l'uso • CD • Dima di montaggio • Adesivo identificazione cavi • Tasselli di plastica: 6 x 30 mm (4x) • Viti di montaggio: 4 x 30 mm (4x) • Viti di fissaggio: 4 x 15 mm (4x) •... -
Seite 68: Denominazione Dei Componenti
Denominazione dei componenti Bullone parasole Parasole Cavo Ethernet e di alimentazione Easy Bracket Staffa Vite di blocco/sblocco Scatola anteriore Scatola posteriore Copertura aperta Reset IP Alloggiamento scheda Micro SD Connettore USB... -
Seite 69: Istruzioni Per L'installazione
Istruzioni per l'installazione CAUTION: The camera’s base should be attached to a structural object, such as concrete, hard wood, wall stud or ceiling rafter that supports the weight of the camera. Se necessario utilizzare materiale di montaggio adatto (ad es. tasselli) al posto del mate- riale fornito con la telecamera. -
Seite 70: Regolazione Della Panoramica E Dell'inclinazione
Viti di montaggio: 4x30 mm Vite di fissaggio: 4x15 mm Chiave a bussola VISTA POSTERIORE Uscita cavo ATTENZIONE: prestare estrema attenzione a NON graffiare la superficie della finestra durante le operazioni di installazione o regolazione della telecamera. Fare attenzione a NON danneggiare, annodare o avvicinare il cavo alla zona di pericolo. - Seite 71 1. Limite panoramica: la panoramica è limitata a +/- 90°. 90° 90° 2. Limite inclinazione: l'inclinazione è limitata a 0°(2°) min ~ 90° max. per l'installa- zione a muro (soffitto) rispetto al muro (soffitto) quando l'inclinazione del modulo telecamera è 0°, ossia l'immagine è disposta orizzontalmente. 88°...
-
Seite 72: Collegamento All'alimentazione
Regolazione dell'angolo di visualizzazione con una staffa Vite di blocco/ sblocco Chiave a bussola Collegamento all'alimentazione Assicurarsi che l'alimentazione sia scollegata prima di procedere all'installazione. La tele- camera può essere alimentata a 24 VCA oppure 12 VCC, alimentazione a doppia tensione e PoE (IEEE Std. -
Seite 73: Configurazione Rapida Della Rete
IP identici. L'indirizzo IP predefinito della telecamera di rete è: 192.168.1.10. 5. Facendo clic con il tasto destro del mouse sul nome del dispositivo nel tool eneo Site Manager si apre il menu di scelta rapida. Utilizzare l'opzione "Open Device Web Site"... -
Seite 74: Descrizione Del Visualizzatore Web
Descrizione del visualizzatore Web (A) Pulsante Menu: fare clic sul pulsante per visualizzare o nascondere la barra del menu di impostazione. (B) Model name (Nome modello): mostra il nome del modello di telecamera collegato. (C) Select Language (Seleziona lingua): imposta la lingua del visualizzatore Web (ingle- se, tedesco o francese). -
Seite 75: Video Stream
(1) Pausa: mette in pausa la visualizzazione live. (2) Snapshot: cattura l'immagine in formato .jpg con la risoluzione dello stream corrente. (3) Altoparlante: consente l'uscita audio alla porta uscita audio. (4) Microfono: consente l'ingresso audio dalla porta di ingresso audio. (5) Registra: registra il video live in formato H.264 nella memoria presente, come SD, SDHC o SDXC, dallo stream video selezionato nel menu RECORD. -
Seite 76: Tabella Del Menu Di Impostazione
Tabella del menu di impostazione Categoria Menu Configurazione Pause, Snapshot, Speaker, Microphone, Record Player Control Display (Window Fit, Full Screen, Custom) LIVE VIEW Video Stream Stream1, Stream2, Stream3 Protocol HTTP, TCP, UDP PTZ Control (*) Zoom, Focus, Push AF PLAYBACK Event Search, Timeline Search, Timeline Bar Informazioni General, System Information, Open source Information... - Seite 77 Sovrascrittura quando la memoria è piena, Registrazione registrazione continua Registrazione Schedule Storage Format, Remove, Storage Information Motion, VCA, Tamper, Alarm In, System, Manual, Network, Triggers Timer, Temperature Event Record, Alarm Out, E-Mail, FTP, Video Boost, Notification Actions Server SETUP Rules Event Processing, ONVIF Mapping Security User, HTTPS, IP Filter, ONVIF, Video Stream, Export/Import...
-
Seite 78: Configurazione Rapida
Configurazione rapida Informazioni Visualizza le informazioni generali sul sistema come il nome del modello, l'indirizzo MAC, l'indirizzo IP, l'indirizzo IP Zeroconf, la versione del firmware, l'ora del server, il tempo di esecuzione, l'utilizzo della CPU, la larghezza di banda in entrata / in uscita e l'elenco Open Source. -
Seite 79: Add (Aggiungi)
Fare clic sui pulsanti Add (Aggiungi), Edit (Modifica) o "Delete" (Elimina) per gestire l'ac- count utente. Add (Aggiungi) Per aggiungere un nuovo utente: 1. Fare clic sulla scheda Add (Aggiungi) e digitare un nuovo nome utente (da 1 a 14 caratteri alfanumerici). I nomi utente non fanno differenza tra maiuscole e minuscole. -
Seite 80: Edit (Modifica)
Edit (Modifica) Per modificare un utente: 1. Selezionare il nome utente da modificare dall'elenco degli utenti. 2. Fare clic sulla scheda Edit (Modifica); si apre una nuova finestra popup. 3. Digitare una password (da 1 a 8 caratteri alfanumerici) e ridigitarla per confermar- la.Non è... -
Seite 81: Time Zone (Fuso Orario)
Time Zone (Fuso orario) Selezionare il fuso orario da utilizzare sul server NTP in cui è installata la telecamera. Sele- zionare la casella di controllo AUTOMATICALLY ADJUST FOR DAYLIGHT SAVING CHANGES (Regola automaticamente per le modifiche dell'ora legale) per aggiornare automatica- mente l'ora con l'ora legale. -
Seite 82: Indirizzo Ipv4
Indirizzo IPv4 Obtain IP address via DHCP (Ottieni indirizzo IP tramite DHCP): Ottiene l'indirizzo IP assegnato dal server DHCP (Dynamic Host Configuration Protocol). Status (Stato) 'Allocated' indica che l'indirizzo IP viene ottenuto dal DHCP. IP address (Indirizzo IP), Subnet mask, Gateway Mostra l'indirizzo IP corrente ottenuto da DHCP Use the following IP address (Utilizza il seguente indirizzo IP): Selezionare questa casella per assegnare l'indirizzo IP manualmente. -
Seite 84: Altre Informazioni
Il software fornito con questo prodotto contiene software protetto da copyright il cui utilizzo viene concesso con licenze open source. È possibile richiedere a Eneo il codice sorgente completo per un periodo di tre anni dopo l'ultima spedizione di questo prodotto inviando un'e-mail a: opensource@eneo-security.com. - Seite 88 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
