SOLARWATT AC-Sensor Flex Installationsanleitung Seite 9

DIREKTMESSUNG
• ACS auf Hutschiene montieren. Dazu Gerät an der Oberkante der Hutschiene einha-
ken und unten andrücken, bis es einrastet.

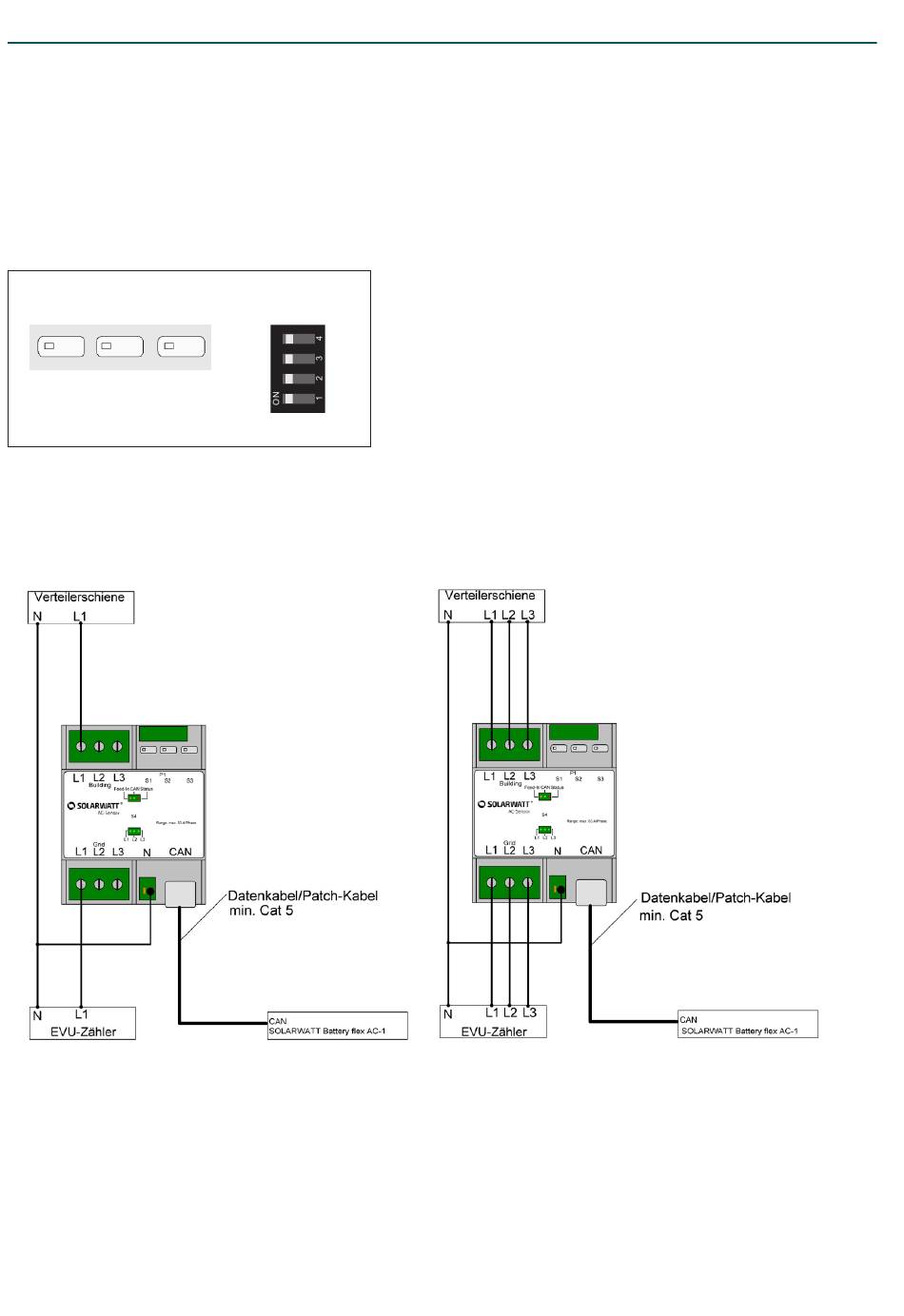

• ACS entsprechend der folgenden Pläne anschließen
• Einstellung der DIP-Schalter S1, S2, S3 sowie der DIP-Schalter S4 unter dem Gehäuse-
deckel prüfen.
S1 S2 S3
• Gehäusedeckel mit einem der beigelegten Kabelbinder verschließen/sichern
nur ACS (1-phasig, 3-phasig)
Änderungen vorbehalten | © 2021 Solarwatt GmbH
S4
9
