SOLARWATT AC-Sensor Flex Installationsanleitung Seite 32

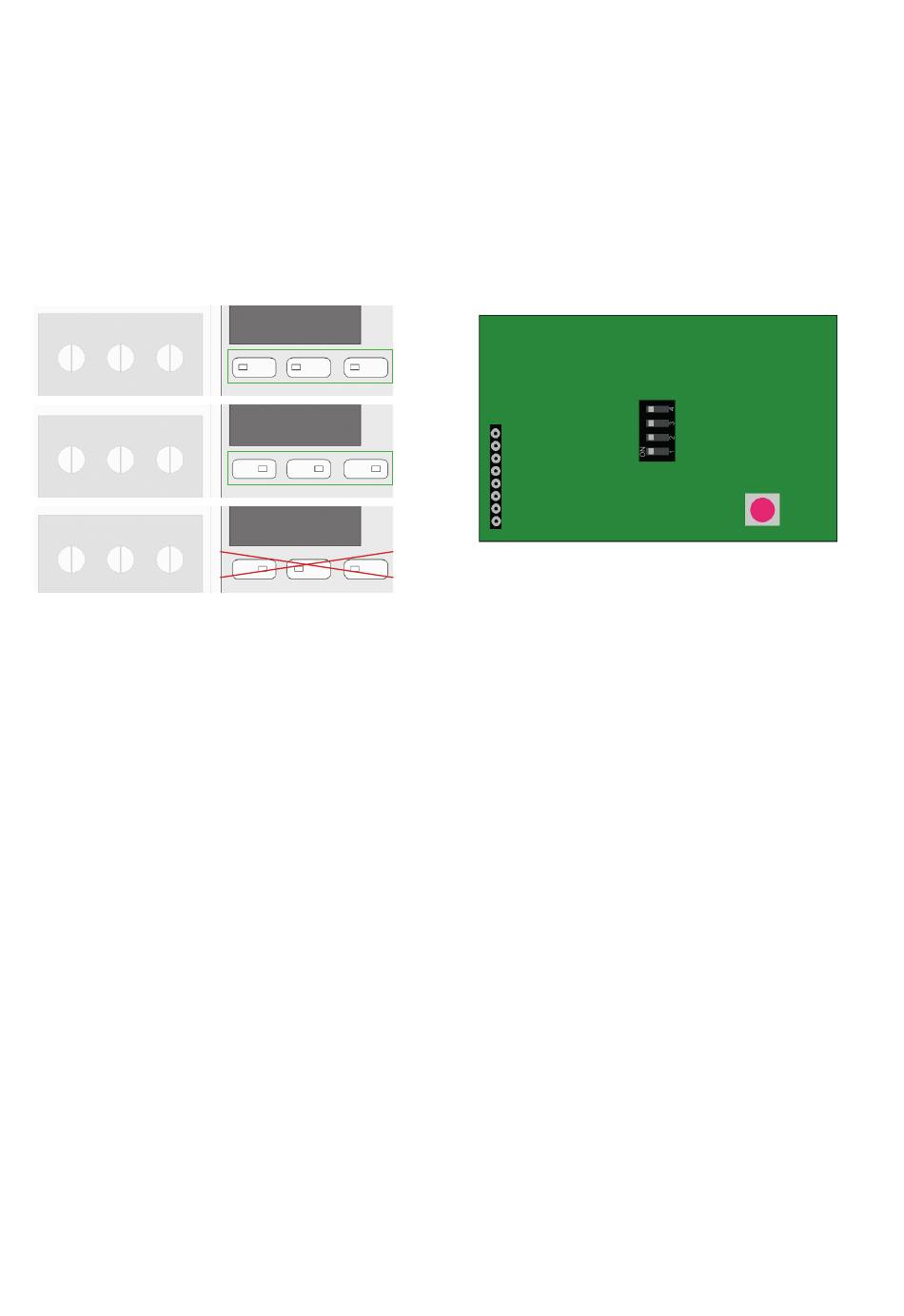

• Wandlermessug über DIP-Schalter S1, S2
und S3 aktivieren (Position der Schalter
siehe Abbildung zum Aufbau AC-Sen-
sor). Alle Schalter müssen dabei die
gleiche Stellung haben (siehe Abbildung
links).
• Verhältnis der Stromwandler über DIP
Direktmessung
bis max. 63 A/Phase
Wandlermessung
aktiv
nicht zulässige
Schalterstellung
32
S1 S2 S3
S1 S2 S3
S1 S2 S3
Schalter S4 (unter der Abdeckung des
ACS, siehe Abbildung zum Aufbau
AC-Sensor) einstellen
• Details zu den Einstellungen siehe
Tabelle
• Gehäusedeckel mit einem der beigeleg-
ten Kabelbindern verschließen/sichern
S4
