SOLARWATT AC-Sensor Flex Installationsanleitung Seite 8

• CAN Verbindung zwischen Battery flex base und ACS per Patchkabel herstellen
ACHTUNG
Falls Sie statt eines Patchkabels ein Netzwerk-Verlegekabel verwenden, sind die
entsprechenden konfektionierbaren RJ-45 Stecker über den Solarwatt Web-
shop erhältlich (DELOCK 86287 RJ45 Stecker).
Achten Sie darauf, dass der Anschluss der Adern H (Ader 1), L (Ader 2) und
GROUND (Ader 7 oder 8) an Battery flex base und am AC-Sensor mit der glei-
chen Zuordnung (siehe Abbildung unten) erfolgen muss.

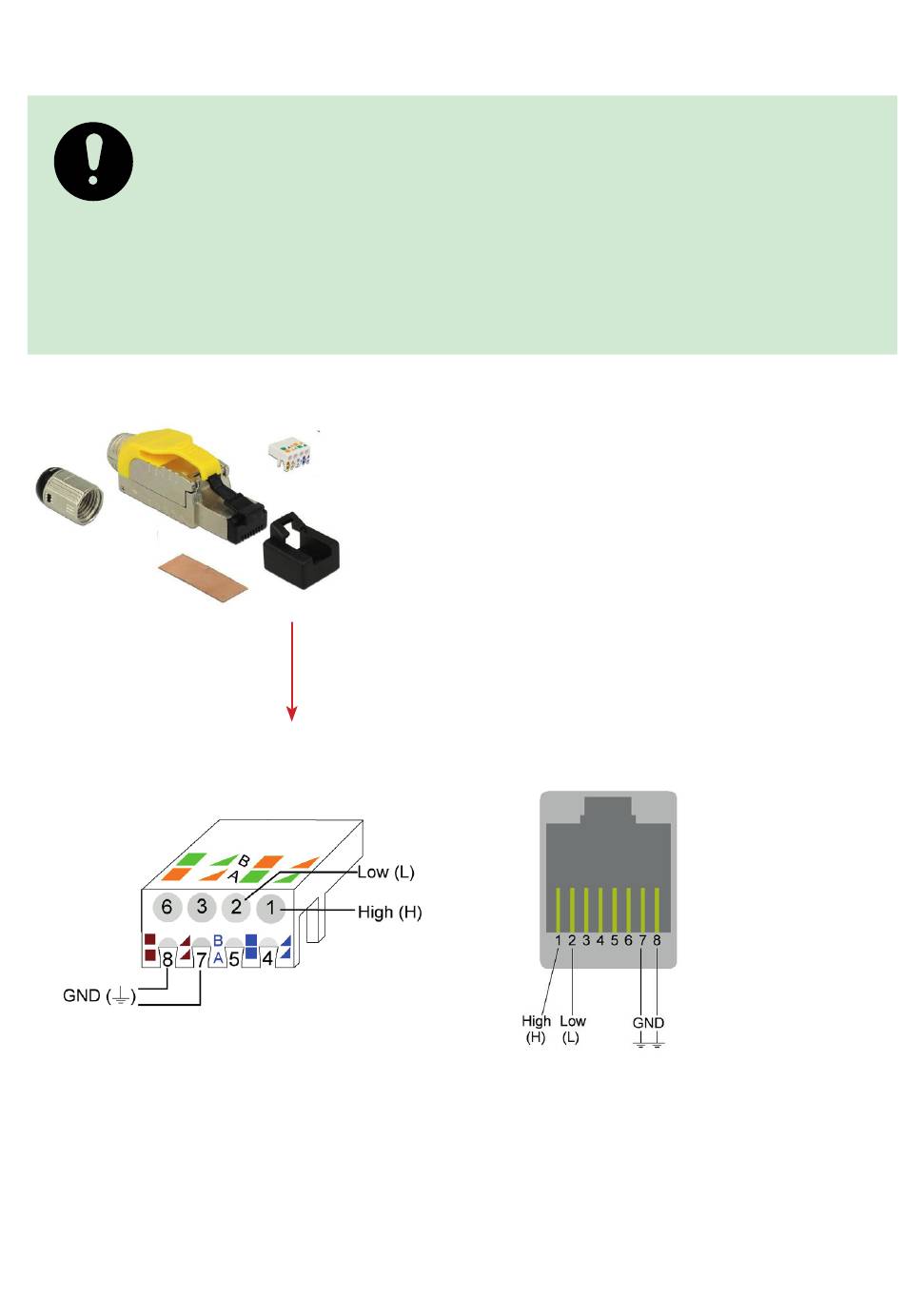

PIN-Belegung für CAN (RJ45) am Battery
flex base
8
PIN-Belegung für CAN (RJ45) am
AC-Sensor Flex
