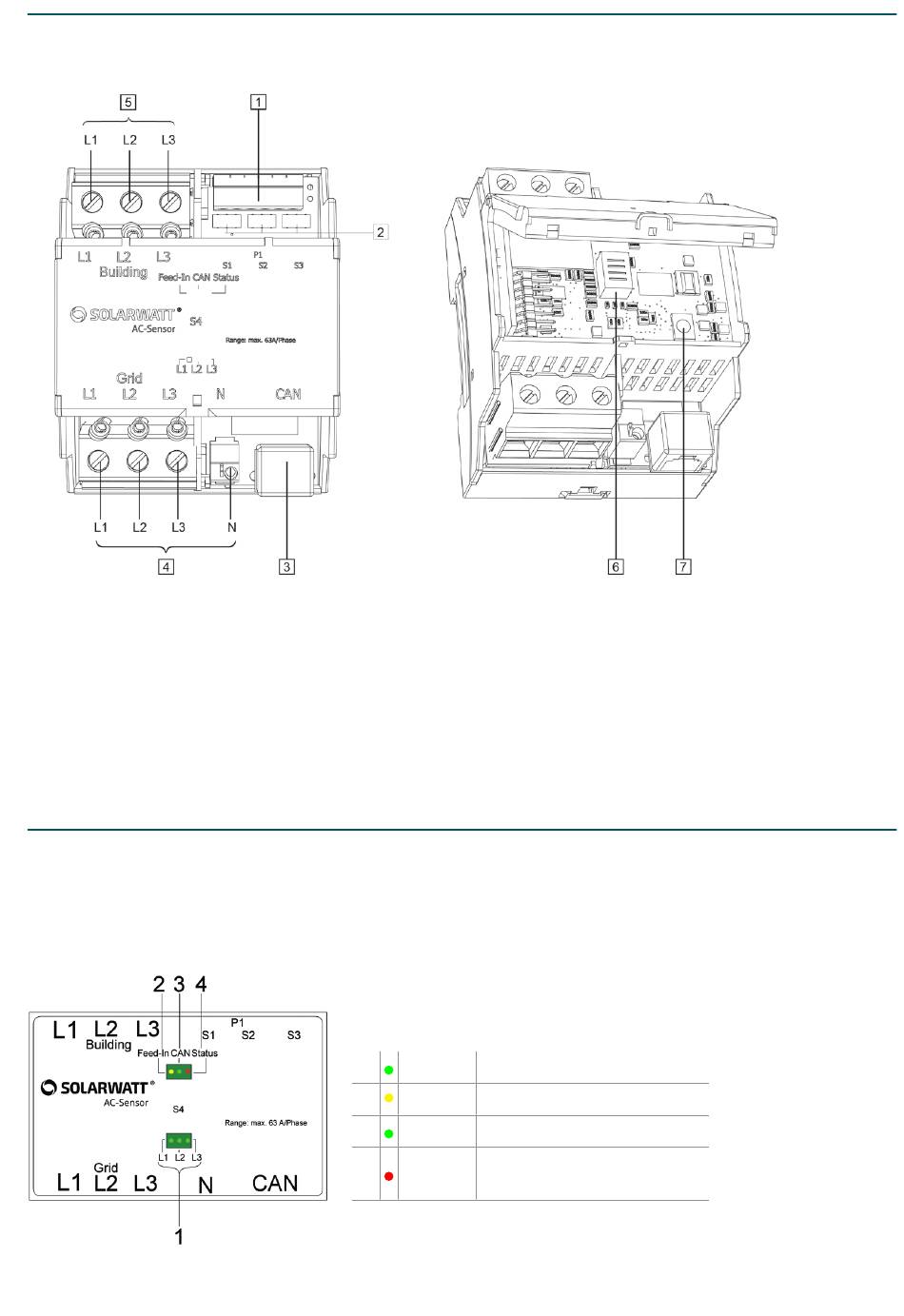

AUFBAU
1
Anschluss externe Messwandler
2
DIP-Schalter S1, S2, S3
Aktivierung Wandlermessung
3
CAN-Anschluss Battery flex AC-1 (RJ45)
4
Anschluss Netzseite
5
Anschluss Hausseite
ANZEIGEELEMENTE
Die Abbildung zeigt die LED Anzeigen im korrekten Betriebszustand. Für Fehlerzustände
beachten Sie bitte das Kapitel „Störungen".
6
6
DIP-Schalter S4
Einstellung Verhältnis der Stromwandler
7
Reset-Schalter für Neustart
1
L1, L2, L3
Außenleiter führen Spannung
2
Feed-In
PV-Enspeisung > 100 W
3
CAN
CAN-Kommunikation besteht
Blinken 1x/s = Betrieb
4
Status
Blinken 5x/s = Fehler/Update
Änderungen vorbehalten | © 2021 Solarwatt GmbH
