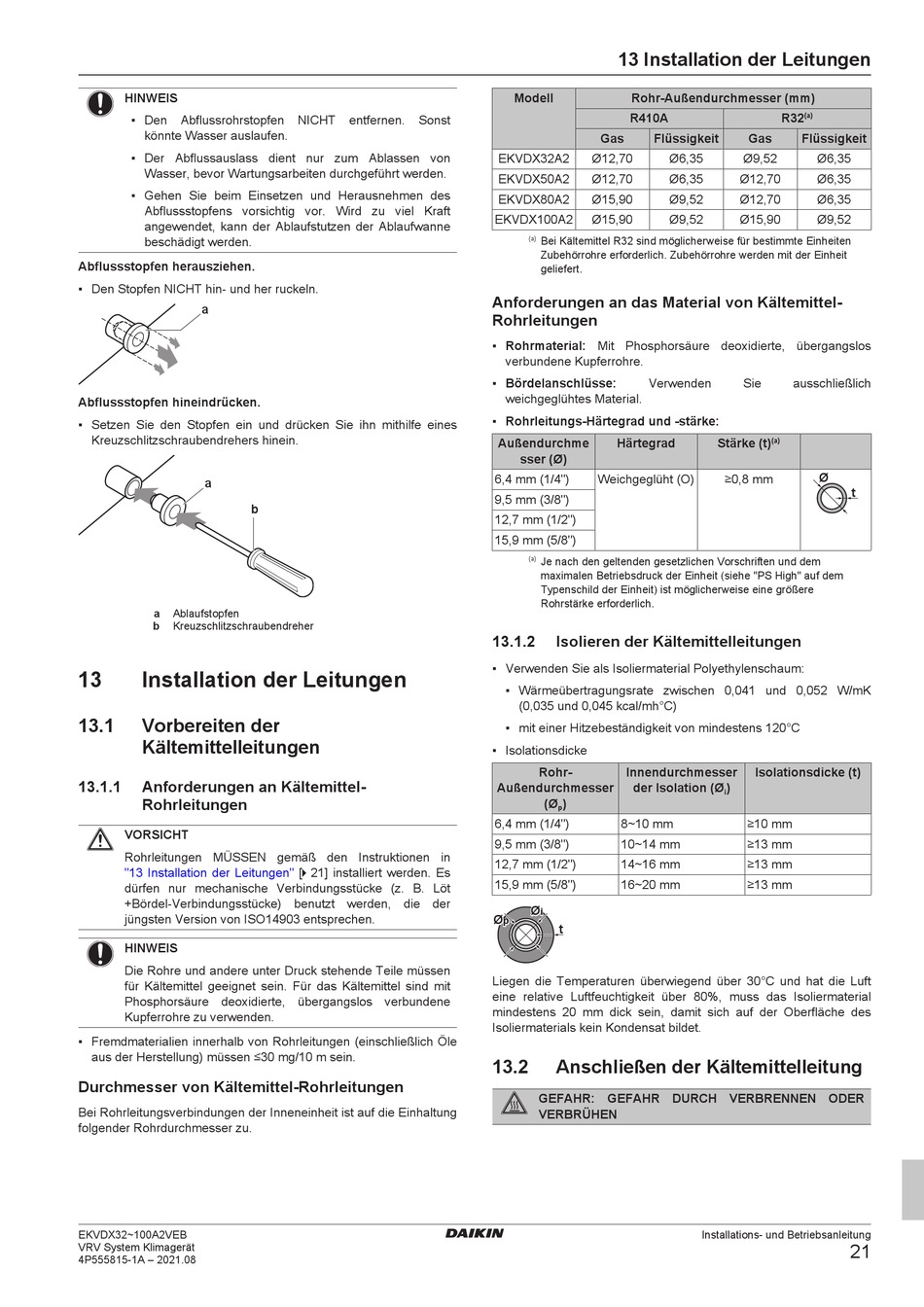

HINWEIS
▪ Den Abflussrohrstopfen
könnte Wasser auslaufen.
▪ Der Abflussauslass dient nur zum Ablassen von
Wasser, bevor Wartungsarbeiten durchgeführt werden.
▪ Gehen Sie beim Einsetzen und Herausnehmen des
Abflussstopfens vorsichtig vor. Wird zu viel Kraft
angewendet, kann der Ablaufstutzen der Ablaufwanne
beschädigt werden.
Abflussstopfen herausziehen.
▪ Den Stopfen NICHT hin- und her ruckeln.
a
Abflussstopfen hineindrücken.
▪ Setzen Sie den Stopfen ein und drücken Sie ihn mithilfe eines
Kreuzschlitzschraubendrehers hinein.
a
b
a Ablaufstopfen
b Kreuzschlitzschraubendreher
13

Installation der Leitungen

13.1 Vorbereiten der
Kältemittelleitungen
13.1.1 Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Rohrleitungen MÜSSEN gemäß den Instruktionen in
Leitungen" [ 4 21] installiert werden. Es
"13 Installation der
dürfen nur mechanische Verbindungsstücke (z. B. Löt
+Bördel-Verbindungsstücke) benutzt werden, die der
jüngsten Version von ISO14903 entsprechen.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Bei Rohrleitungsverbindungen der Inneneinheit ist auf die Einhaltung
folgender Rohrdurchmesser zu.
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1A – 2021.08
NICHT entfernen. Sonst
13 Installation der Leitungen
Modell Rohr-Außendurchmesser (mm)
R410A
Gas Flüssigkeit
EKVDX32A2 Ø12,70
EKVDX50A2 Ø12,70
EKVDX80A2 Ø15,90
EKVDX100A2 Ø15,90
(a)
Bei Kältemittel R32 sind möglicherweise für bestimmte Einheiten
Zubehörrohre erforderlich. Zubehörrohre werden mit der Einheit
geliefert.
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Bördelanschlüsse: Verwenden
weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme Härtegrad
sser (Ø)
6,4 mm (1/4") Weichgeglüht (O)
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
13.1.2 Isolieren der Kältemittelleitungen
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr- Innendurchmesser
Außendurchmesser der Isolation (Ø
(Ø )
p
6,4 mm (1/4") 8~10 mm
9,5 mm (3/8") 10~14 mm
12,7 mm (1/2") 14~16 mm
15,9 mm (5/8") 16~20 mm
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
13.2 Anschließen der Kältemittelleitung
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
(a)
R32
Gas Flüssigkeit
Ø6,35 Ø9,52 Ø6,35
Ø6,35 Ø12,70 Ø6,35
Ø9,52 Ø12,70 Ø6,35
Ø9,52 Ø15,90 Ø9,52
Sie ausschließlich
(a)
Stärke (t)
Ø
≥0,8 mm
Isolationsdicke (t)
)
i
≥10 mm
≥13 mm
≥13 mm
≥13 mm
Installations- und Betriebsanleitung
t
21
