2 Besondere Sicherheitshinweise für Installateure

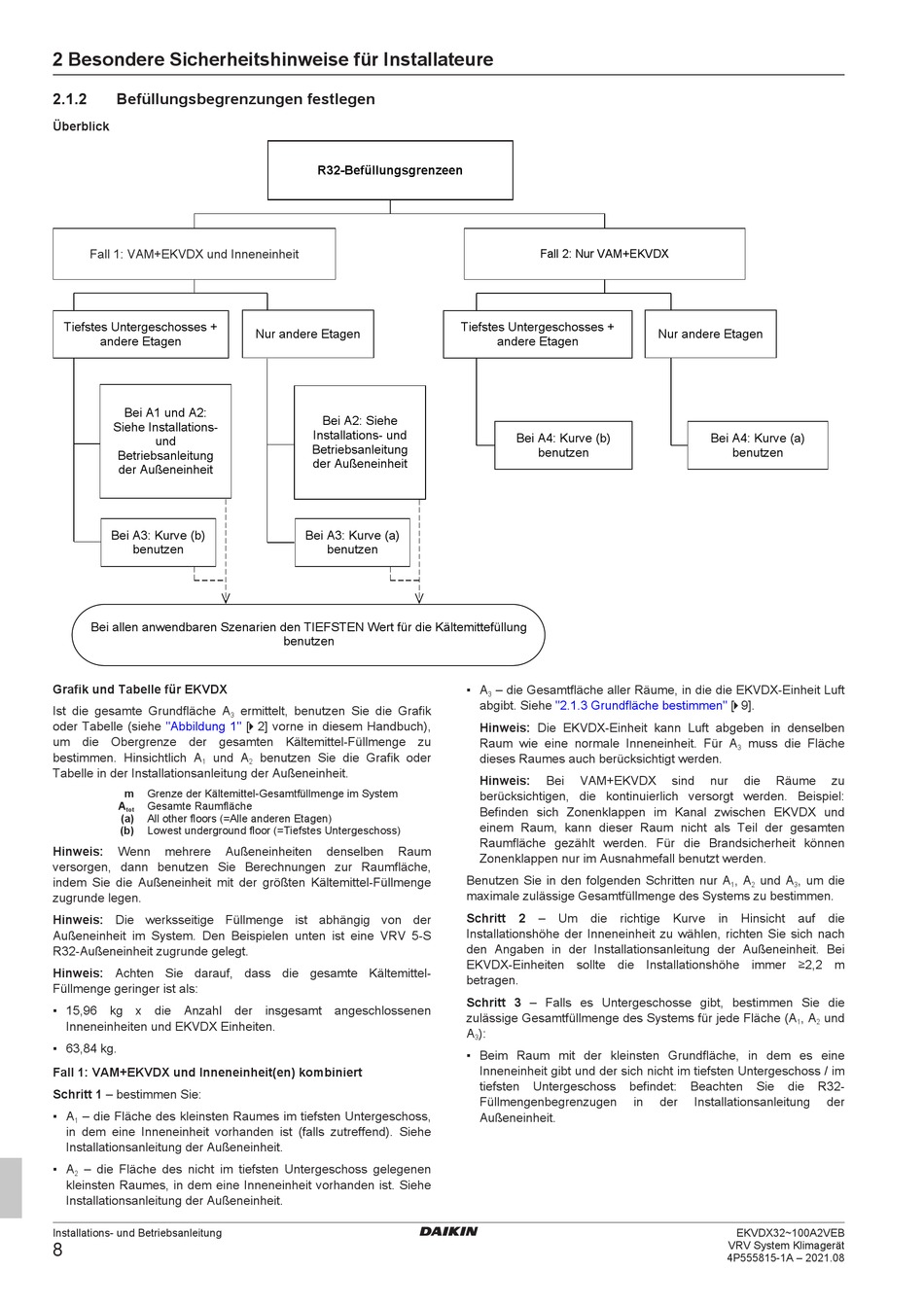

2.1.2 Befüllungsbegrenzungen festlegen
Überblick
Fall 1: VAM+EKVDX und Inneneinheit
Tiefstes Untergeschosses +
andere Etagen
Bei A1 und A2:
Siehe Installations-
und
Betriebsanleitung
der Außeneinheit
Bei A3: Kurve (b)
benutzen
Bei allen anwendbaren Szenarien den TIEFSTEN Wert für die Kältemittefüllung
Grafik und Tabelle für EKVDX
Ist die gesamte Grundfläche A
oder Tabelle (siehe "Abbildung
um die Obergrenze der gesamten Kältemittel-Füllmenge zu
bestimmen. Hinsichtlich A und A
1
Tabelle in der Installationsanleitung der Außeneinheit.
m Grenze der Kältemittel-Gesamtfüllmenge im System
A Gesamte Raumfläche
tot
(a) All other floors (=Alle anderen Etagen)
(b) Lowest underground floor (=Tiefstes Untergeschoss)
Hinweis: Wenn mehrere Außeneinheiten
versorgen, dann benutzen Sie Berechnungen zur Raumfläche,
indem Sie die Außeneinheit mit der größten Kältemittel-Füllmenge
zugrunde legen.
Hinweis: Die werksseitige Füllmenge ist abhängig von der
Außeneinheit im System. Den Beispielen unten ist eine VRV 5-S
R32-Außeneinheit zugrunde gelegt.
Hinweis: Achten Sie darauf, dass die gesamte Kältemittel-
Füllmenge geringer ist als:
▪ 15,96 kg x die Anzahl der insgesamt angeschlossenen
Inneneinheiten und EKVDX Einheiten.
▪ 63,84 kg.
Fall 1: VAM+EKVDX und Inneneinheit(en) kombiniert
Schritt 1 – bestimmen Sie:
▪ A – die Fläche des kleinsten Raumes im tiefsten Untergeschoss,
1
in dem eine Inneneinheit vorhanden ist (falls zutreffend). Siehe
Installationsanleitung der Außeneinheit.
▪ A – die Fläche des nicht im tiefsten Untergeschoss gelegenen
2
kleinsten Raumes, in dem eine Inneneinheit vorhanden ist. Siehe
Installationsanleitung der Außeneinheit.
Installations- und Betriebsanleitung
8
R32-Befüllungsgrenzeen
Nur andere Etagen
Bei A2: Siehe
Installations- und
Betriebsanleitung
der Außeneinheit
Bei A3: Kurve (a)
benutzen
benutzen
ermittelt, benutzen Sie die Grafik
3
1" [ 4 2] vorne in diesem Handbuch),
benutzen Sie die Grafik oder
2
denselben Raum
Fall 2: Nur VAM+EKVDX
Tiefstes Untergeschosses +
andere Etagen
Bei A4: Kurve (b)
benutzen
▪ A – die Gesamtfläche aller Räume, in die die EKVDX-Einheit Luft
3
abgibt. Siehe "2.1.3 Grundfläche
Hinweis: Die EKVDX-Einheit kann Luft abgeben in denselben
Raum wie eine normale Inneneinheit. Für A
dieses Raumes auch berücksichtigt werden.
Hinweis: Bei VAM+EKVDX
berücksichtigen, die kontinuierlich versorgt werden. Beispiel:
Befinden sich Zonenklappen im Kanal zwischen EKVDX und
einem Raum, kann dieser Raum nicht als Teil der gesamten
Raumfläche gezählt werden. Für die Brandsicherheit können
Zonenklappen nur im Ausnahmefall benutzt werden.
Benutzen Sie in den folgenden Schritten nur A
maximale zulässige Gesamtfüllmenge des Systems zu bestimmen.
Schritt 2 – Um die richtige Kurve in Hinsicht auf die
Installationshöhe der Inneneinheit zu wählen, richten Sie sich nach
den Angaben in der Installationsanleitung der Außeneinheit. Bei
EKVDX-Einheiten sollte die Installationshöhe immer ≥2,2 m
betragen.
Schritt 3 – Falls es Untergeschosse gibt, bestimmen Sie die
zulässige Gesamtfüllmenge des Systems für jede Fläche (A
A ):
3
▪ Beim Raum mit der kleinsten Grundfläche, in dem es eine
Inneneinheit gibt und der sich nicht im tiefsten Untergeschoss / im
tiefsten Untergeschoss befindet:
Füllmengenbegrenzugen in
Außeneinheit.
Nur andere Etagen
Bei A4: Kurve (a)
benutzen
bestimmen" [ 4 9].
muss die Fläche
3
sind nur die Räume zu
, A und A , um die
1 2 3
, A und
1 2
Beachten Sie die R32-
der Installationsanleitung der
EKVDX32~100A2VEB
