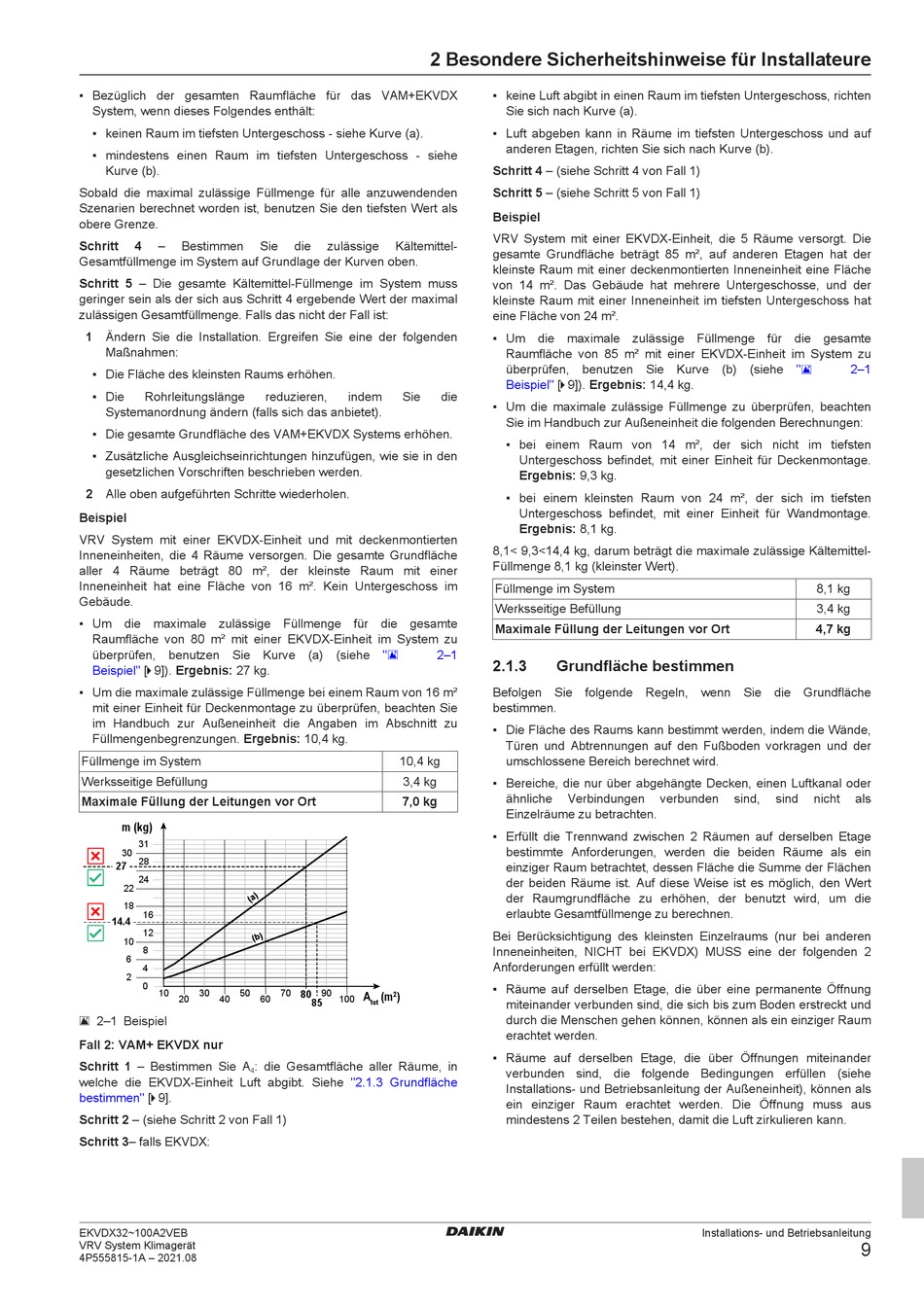

Grundfläche Bestimmen - Daikin EKVDX32A2VEB Installation Und Betriebsanleitung

▪ Bezüglich der gesamten Raumfläche für das VAM+EKVDX
System, wenn dieses Folgendes enthält:
▪ keinen Raum im tiefsten Untergeschoss - siehe Kurve (a).
▪ mindestens einen Raum im tiefsten Untergeschoss - siehe
Kurve (b).
Sobald die maximal zulässige Füllmenge für alle anzuwendenden
Szenarien berechnet worden ist, benutzen Sie den tiefsten Wert als
obere Grenze.
Schritt 4 – Bestimmen
Gesamtfüllmenge im System auf Grundlage der Kurven oben.
Schritt 5 – Die gesamte Kältemittel-Füllmenge im System muss
geringer sein als der sich aus Schritt 4 ergebende Wert der maximal
zulässigen Gesamtfüllmenge. Falls das nicht der Fall ist:
1 Ändern Sie die Installation. Ergreifen Sie eine der folgenden
Maßnahmen:
▪ Die Fläche des kleinsten Raums erhöhen.
▪ Die Rohrleitungslänge
Systemanordnung ändern (falls sich das anbietet).
▪ Die gesamte Grundfläche des VAM+EKVDX Systems erhöhen.
▪ Zusätzliche Ausgleichseinrichtungen hinzufügen, wie sie in den
gesetzlichen Vorschriften beschrieben werden.
2 Alle oben aufgeführten Schritte wiederholen.
Beispiel
VRV System mit einer EKVDX-Einheit und mit deckenmontierten
Inneneinheiten, die 4 Räume versorgen. Die gesamte Grundfläche
aller 4 Räume beträgt 80 m², der kleinste Raum mit einer
Inneneinheit hat eine Fläche von 16 m². Kein Untergeschoss im
Gebäude.
▪ Um die maximale zulässige Füllmenge für die gesamte
Raumfläche von 80 m² mit einer EKVDX-Einheit im System zu
überprüfen, benutzen Sie Kurve (a) (siehe
Beispiel" [ 4 9]). Ergebnis: 27 kg.
▪ Um die maximale zulässige Füllmenge bei einem Raum von 16 m²
mit einer Einheit für Deckenmontage zu überprüfen, beachten Sie
im Handbuch zur Außeneinheit die Angaben im Abschnitt zu
Füllmengenbegrenzungen. Ergebnis: 10,4 kg.
Füllmenge im System
Werksseitige Befüllung
Maximale Füllung der Leitungen vor Ort
m (kg)
31
30
28
27
24
22
18
16
14.4
12
10
8
6
4
2
0
10 30 50
20 40
2‒1 Beispiel
Fall 2: VAM+ EKVDX nur
Schritt 1 – Bestimmen Sie A
4
welche die EKVDX-Einheit Luft abgibt. Siehe
bestimmen" [ 4 9].
Schritt 2 – (siehe Schritt 2 von Fall 1)
Schritt 3– falls EKVDX:
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1A – 2021.08
Sie die zulässige Kältemittel-
reduzieren, indem Sie
"
10,4 kg
3,4 kg
7,0 kg
70 80 90 A (m )
2
60 100
85
tot
: die Gesamtfläche aller Räume, in
"2.1.3 Grundfläche
2 Besondere Sicherheitshinweise für Installateure
▪ keine Luft abgibt in einen Raum im tiefsten Untergeschoss, richten
Sie sich nach Kurve (a).
▪ Luft abgeben kann in Räume im tiefsten Untergeschoss und auf
anderen Etagen, richten Sie sich nach Kurve (b).
Schritt 4 – (siehe Schritt 4 von Fall 1)
Schritt 5 – (siehe Schritt 5 von Fall 1)
Beispiel
VRV System mit einer EKVDX-Einheit, die 5 Räume versorgt. Die
gesamte Grundfläche beträgt 85 m², auf anderen Etagen hat der
kleinste Raum mit einer deckenmontierten Inneneinheit eine Fläche
von 14 m². Das Gebäude hat mehrere Untergeschosse, und der
kleinste Raum mit einer Inneneinheit im tiefsten Untergeschoss hat
eine Fläche von 24 m².
▪ Um die maximale zulässige Füllmenge für die gesamte
Raumfläche von 85 m² mit einer EKVDX-Einheit im System zu
überprüfen, benutzen Sie Kurve (b) (siehe
Beispiel" [ 4 9]). Ergebnis: 14,4 kg.
die
▪ Um die maximale zulässige Füllmenge zu überprüfen, beachten
Sie im Handbuch zur Außeneinheit die folgenden Berechnungen:
▪ bei einem Raum von 14 m², der sich nicht im tiefsten
Untergeschoss befindet, mit einer Einheit für Deckenmontage.
Ergebnis: 9,3 kg.
▪ bei einem kleinsten Raum von 24 m², der sich im tiefsten
Untergeschoss befindet, mit einer Einheit für Wandmontage.
Ergebnis: 8,1 kg.
8,1< 9,3<14,4 kg, darum beträgt die maximale zulässige Kältemittel-
Füllmenge 8,1 kg (kleinster Wert).
Füllmenge im System
Werksseitige Befüllung
Maximale Füllung der Leitungen vor Ort
2‒1
2.1.3 Grundfläche bestimmen
Befolgen Sie folgende Regeln, wenn Sie die Grundfläche
bestimmen.
▪ Die Fläche des Raums kann bestimmt werden, indem die Wände,
Türen und Abtrennungen auf den Fußboden vorkragen und der
umschlossene Bereich berechnet wird.
▪ Bereiche, die nur über abgehängte Decken, einen Luftkanal oder
ähnliche Verbindungen
Einzelräume zu betrachten.
▪ Erfüllt die Trennwand zwischen 2 Räumen auf derselben Etage
bestimmte Anforderungen, werden die beiden Räume als ein
einziger Raum betrachtet, dessen Fläche die Summe der Flächen
der beiden Räume ist. Auf diese Weise ist es möglich, den Wert
der Raumgrundfläche zu erhöhen, der benutzt wird, um die
erlaubte Gesamtfüllmenge zu berechnen.
Bei Berücksichtigung des kleinsten Einzelraums (nur bei anderen
Inneneinheiten, NICHT bei EKVDX) MUSS eine der folgenden 2
Anforderungen erfüllt werden:
▪ Räume auf derselben Etage, die über eine permanente Öffnung
miteinander verbunden sind, die sich bis zum Boden erstreckt und
durch die Menschen gehen können, können als ein einziger Raum
erachtet werden.
▪ Räume auf derselben Etage, die über Öffnungen miteinander
verbunden sind, die folgende Bedingungen erfüllen (siehe
Installations- und Betriebsanleitung der Außeneinheit), können als
ein einziger Raum erachtet werden. Die Öffnung muss aus
mindestens 2 Teilen bestehen, damit die Luft zirkulieren kann.
"
8,1 kg
3,4 kg
4,7 kg
verbunden sind, sind nicht
Installations- und Betriebsanleitung
